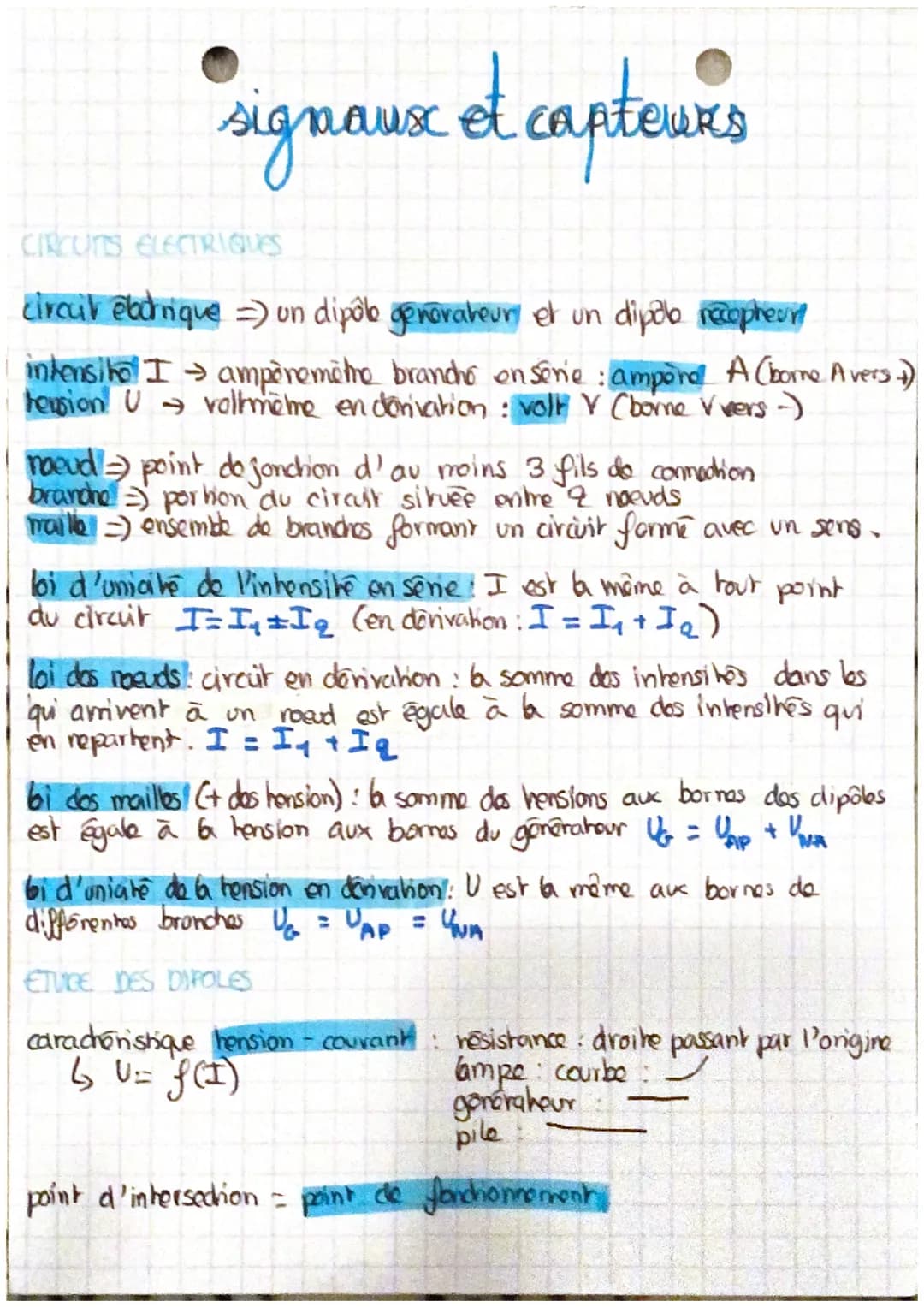

Circuits électriques : Composants et lois fondamentales
Cette page introduit les concepts de base des circuits électriques, essentiels pour comprendre les exercices corrigés Signaux et capteurs seconde. Elle définit les composants principaux d'un circuit et explique comment mesurer l'intensité et la tension.
Définition: Un circuit électrique est composé d'un dipôle générateur et d'un dipôle récepteur.
L'intensité I se mesure en ampères A avec un ampèremètre branché en série, tandis que la tension U se mesure en volts V avec un voltmètre en dérivation.
Vocabulaire: Un nœud est un point de jonction d'au moins trois fils de connexion, tandis qu'une branche est une portion du circuit située entre deux nœuds.
La page explique également les lois fondamentales de l'électricité, cruciales pour résoudre des exercices corrigés loi des mailles et loi des nœuds.
Highlight: La loi d'unicité de l'intensité en série stipule que l'intensité est la même à tout point du circuit I=I1=I2, tandis qu'en dérivation, I = I₁ + I₂.
La loi des nœuds et la loi des mailles sont présentées, fournissant les bases pour comprendre la loi des mailles formule et la loi des nœuds formule Seconde.
Example: Dans un circuit en dérivation, la somme des intensités qui arrivent à un nœud est égale à la somme des intensités qui en repartent I=I1+I2.
La page se termine par une introduction à l'étude des dipôles, présentant la caractéristique tension-courant et le concept de point de fonctionnement, essentiels pour les TP Seconde Signaux et capteurs.
