Fiche méthode : Les graphiques en Physique Chimie
Cette fiche détaille la méthode pour construire un graphique en physique-chimie, un outil essentiel pour visualiser les relations entre différentes grandeurs. Elle commence par expliquer les éléments fondamentaux d'un graphique, puis guide l'étudiant à travers les étapes de sa construction.
Le document débute par une introduction aux composants de base d'un graphique. L'axe des abscisses est défini comme l'axe horizontal, tandis que l'axe des ordonnées est l'axe vertical. Ensemble, ces deux axes forment le repère.
Définition: Les coordonnées d'un point (x;y) représentent sa valeur d'abscisse (x) et sa valeur d'ordonnée (y).
Highlight: L'intersection des deux axes s'appelle l'origine, correspondant au point de coordonnées (0;0).
La fiche détaille ensuite la méthode de construction d'un graphique en plusieurs étapes :
-
Construction du repère : Il faut tracer deux axes perpendiculaires fléchés à la règle, en indiquant le "O" de l'origine à leur intersection. La position des axes dépend de la nature des mesures (positives ou négatives). Il est important d'indiquer le symbole des grandeurs représentées et leur unité au bout de chaque axe.
-
Choix de l'échelle : L'échelle permet de graduer un axe régulièrement. Elle doit être choisie judicieusement pour que toutes les valeurs du tableau de mesures puissent figurer sur le graphique, avec un étalement maximum sur l'axe.
Exemple: Pour tracer un graphique en fonction du temps, on pourrait choisir une échelle où 1 carreau représente 10 secondes sur l'axe des abscisses.
- Tracé de la courbe : Chaque couple de mesures est représenté par un "+". La courbe est ensuite tracée à main levée, de manière régulière, en passant au plus près des points sans nécessairement les relier.
Highlight: Il est crucial de donner un titre au graphique, par exemple "Graphique température en fonction du temps".

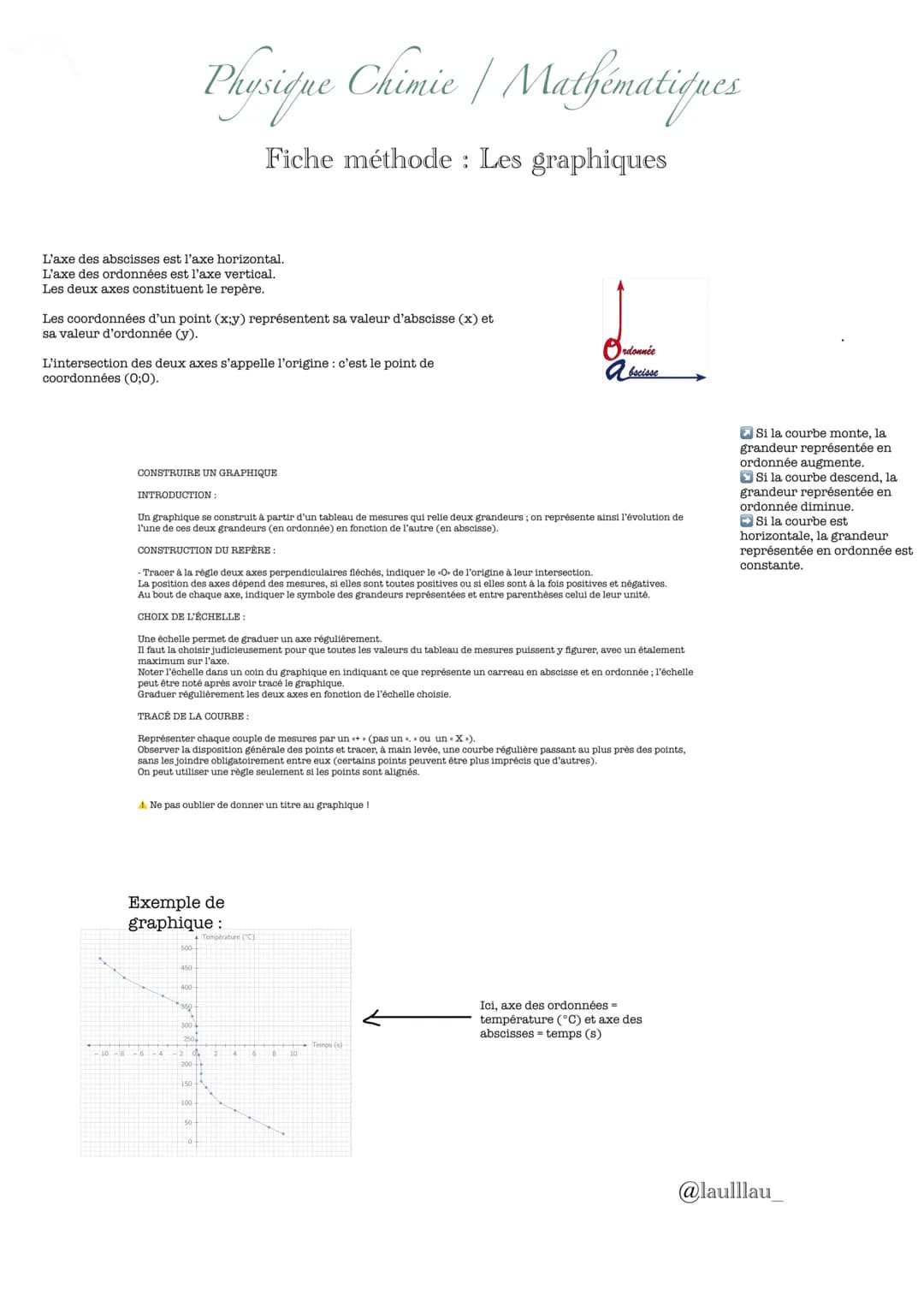

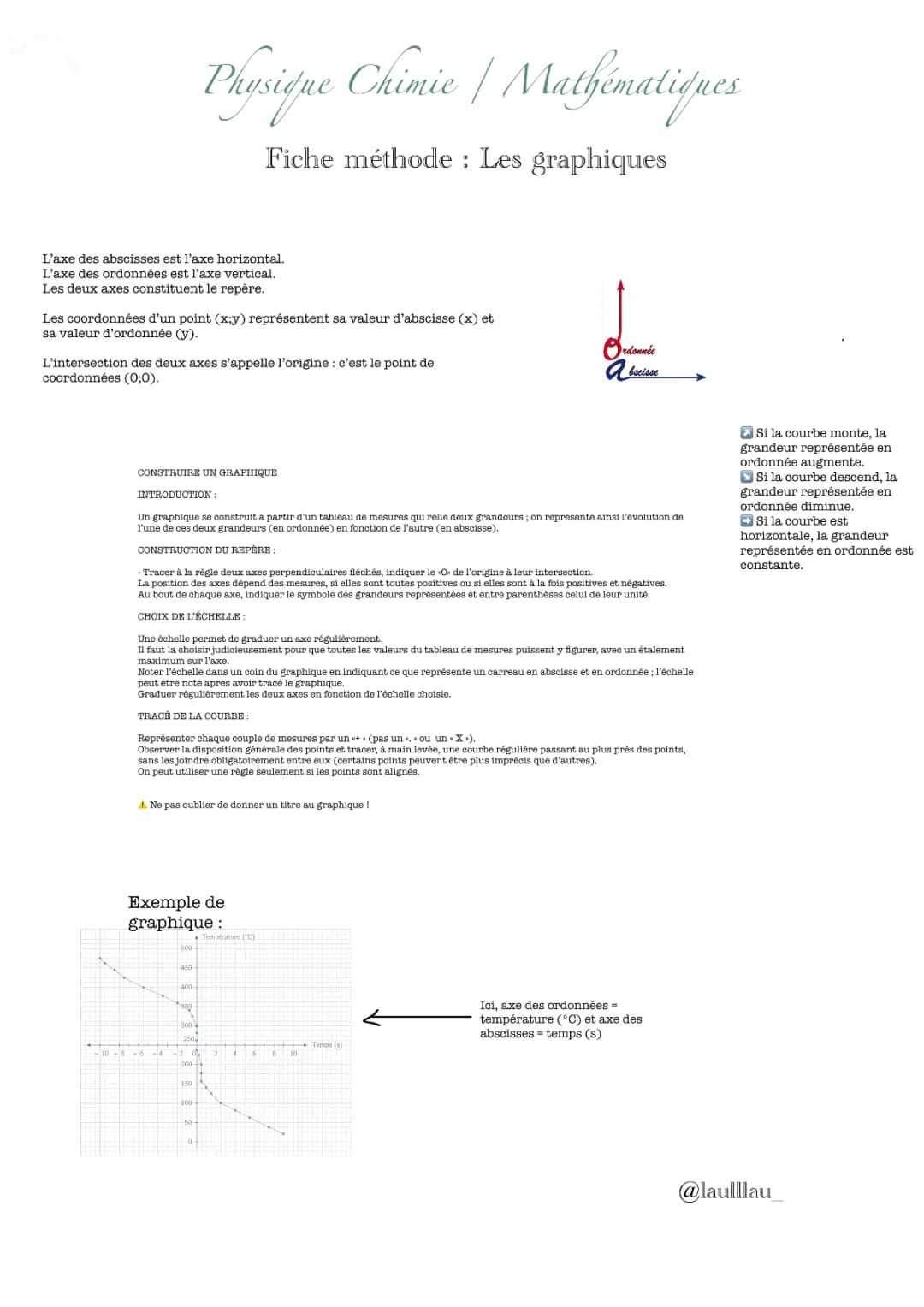

La fiche se termine par un exemple de graphique illustrant la relation entre la température et le temps, accompagné d'explications sur l'interprétation de la courbe :
- Si la courbe monte, la grandeur représentée en ordonnée augmente.
- Si la courbe descend, la grandeur représentée en ordonnée diminue.
- Si la courbe est horizontale, la grandeur représentée en ordonnée est constante.
Cette fiche méthode constitue un guide précieux pour les étudiants apprenant à tracer des graphiques en physique-chimie, leur permettant de visualiser et d'interpréter efficacement les données expérimentales.
