Les portes logiques sont les fondements de l'électronique numérique et...
NSI279 vues·Mis à jour Jun 17, 2026·2 pagesIntroduction aux Portes Logiques : Guide NSI
Emmma@emma_ml0
1
of 2

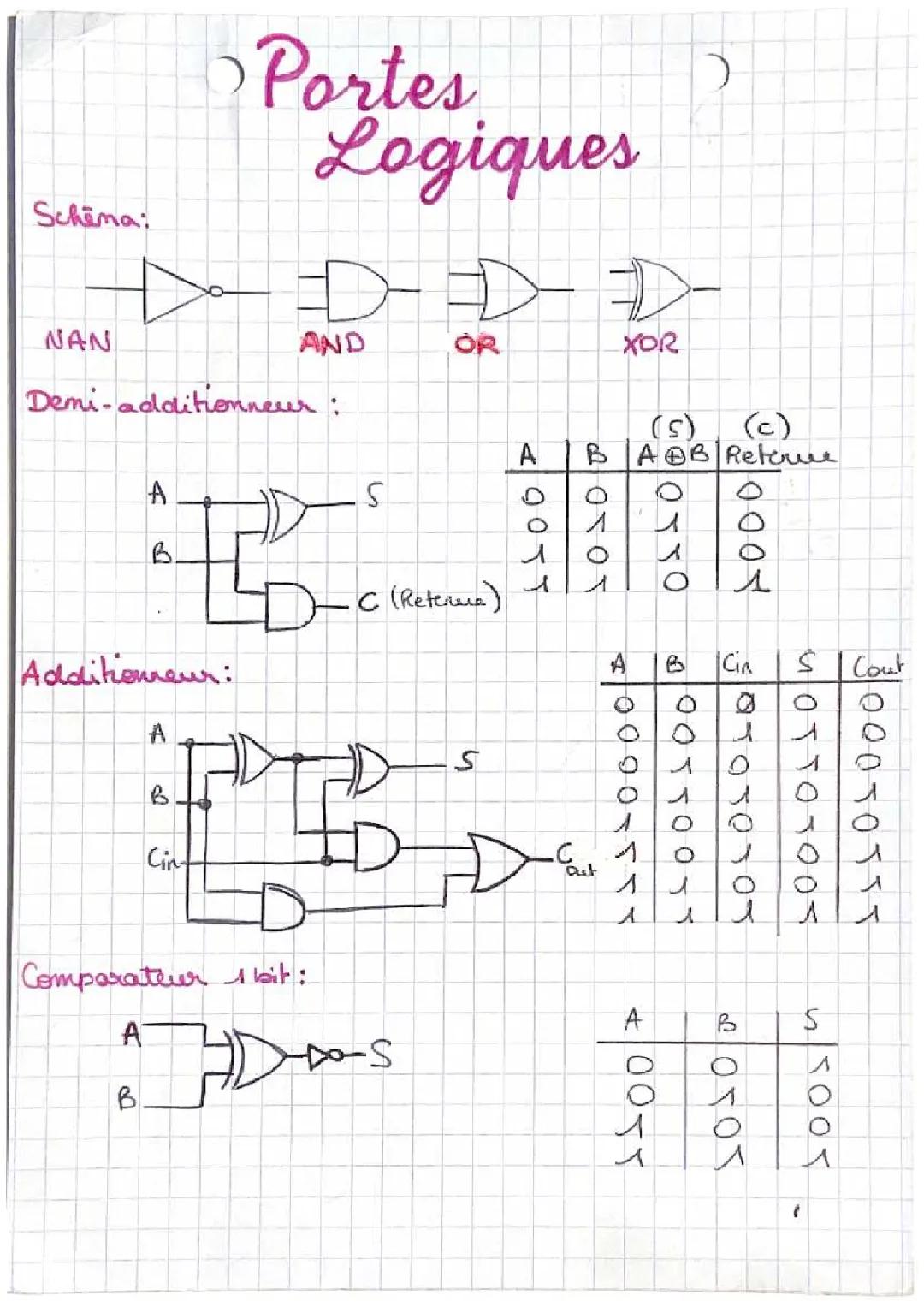

Portes Logiques et Additionneurs
Les portes logiques AND, OR et XOR constituent la base des circuits numériques. Elles manipulent des entrées binaires pour produire différentes sorties selon leurs fonctions spécifiques.
Le demi-additionneur est un circuit simple qui additionne deux bits (A et B) et produit deux sorties : la somme (S) et la retenue (C). C'est l'élément de base pour réaliser des additions binaires.
L'additionneur complet étend ce concept en intégrant une retenue entrante (Cin). Il possède trois entrées (A, B et Cin) et deux sorties (S pour somme et Cout pour retenue sortante). Ce composant est essentiel pour construire des additionneurs multi-bits.
⚡ Astuce pratique : Pour comprendre rapidement le fonctionnement d'un additionneur, mémorise sa table de vérité où A+B+Cin donnent S et Cout. Par exemple, 1+1+0 donne S=0 et Cout=1.
Le comparateur 1 bit est un circuit qui compare deux valeurs binaires (A et B) et détermine leur relation (égalité, supériorité ou infériorité). Sa conception utilise des portes logiques pour détecter ces différentes conditions.
2
of 2
Comparateurs Multi-bits
Le comparateur 2 bits étend les fonctionnalités du comparateur 1 bit en permettant la comparaison de nombres binaires plus grands. Il prend quatre entrées : A1 et A2 pour le premier nombre, B1 et B2 pour le second.
Ce circuit produit une sortie S qui indique la relation entre les deux nombres. La conception d'un comparateur multi-bits nécessite une combinaison stratégique de portes logiques pour évaluer correctement les différentes positions des bits.
Dans les applications pratiques, les comparateurs permettent de prendre des décisions basées sur la comparaison de valeurs numériques. Par exemple, ils peuvent déterminer si une température est supérieure à un seuil critique ou si deux valeurs sont identiques.
🔍 Bon à savoir : En électronique numérique, les comparateurs 2 bits sont souvent utilisés comme blocs de construction pour créer des comparateurs de taille arbitraire (4 bits, 8 bits, etc.) nécessaires dans les microprocesseurs.
