Caractéristiques électriques des cellules photovoltaïques

Cette page approfondit les caractéristiques électriques des cellules photovoltaïques, un élément clé dans l'étude d'une cellule photovoltaïque en enseignement scientifique. Elle présente les paramètres essentiels pour évaluer les performances d'une cellule solaire.

Définition: La tension à vide (Uo) est la tension aux bornes de la cellule lorsque le courant est nul.

Définition: L'intensité de court-circuit (Icc) est le courant qui circule lorsque la tension aux bornes de la cellule est nulle.

Le point de fonctionnement maximal (Im) correspond à la puissance maximale que peut délivrer la cellule. C'est un paramètre crucial pour optimiser le rendement d'un panneau solaire.

La page présente un graphique illustrant la relation entre la tension, le courant et la puissance d'une cellule photovoltaïque. Ce graphique est essentiel pour comprendre comment calculer le rendement d'un panneau photovoltaïque.

Exemple: Pour calculer la puissance maximale, on utilise la formule : Pm = Um x Im, où Um est la tension au point de puissance maximale et Im est le courant correspondant.

La résistance externe du circuit influence également les performances de la cellule. Le graphique montre comment la résistance affecte le point de fonctionnement et donc la puissance délivrée.

Highlight: L'optimisation du rendement d'un panneau solaire nécessite de trouver le meilleur compromis entre tension et courant pour maximiser la puissance de sortie.

Ces concepts sont fondamentaux pour comprendre les facteurs pouvant influencer le rendement d'un panneau photovoltaïque, tels que l'intensité lumineuse, la température, et l'angle d'incidence des rayons solaires.

Vocabulaire: Le rendement d'un panneau solaire s'exprime généralement en W/m² ou en pourcentage de l'énergie solaire incidente convertie en électricité.

Cette page fournit les bases nécessaires pour aborder des exercices plus complexes sur le rendement des panneaux solaires et pour comprendre les enjeux de l'optimisation des systèmes photovoltaïques dans le contexte des énergies renouvelables.

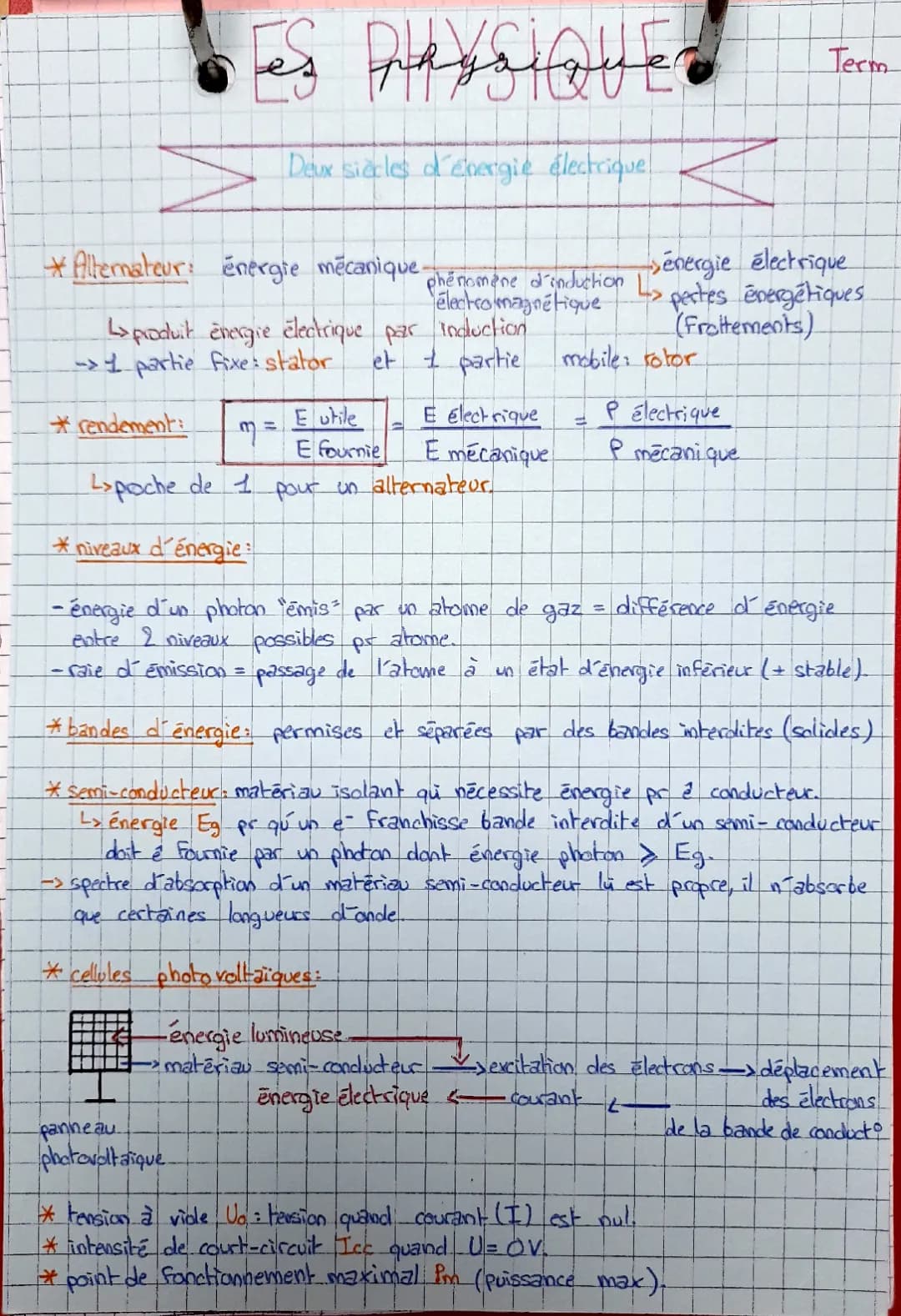

Alternateurs et rendement énergétique

Cette page aborde les principes fondamentaux des alternateurs et du rendement énergétique dans le cadre des deux siècles d'énergie électrique. L'alternateur, composé d'un stator fixe et d'un rotor mobile, convertit l'énergie mécanique en énergie électrique grâce au phénomène d'induction électromagnétique.

Définition: Le rendement d'un système énergétique est le rapport entre l'énergie utile produite et l'énergie fournie.

Pour un alternateur, le rendement est exprimé par la formule :

η = E électrique / E mécanique ≈ P électrique / P mécanique

Highlight: Le rendement d'un alternateur est généralement proche de 1, ce qui en fait une machine très efficace.

La page explique également les concepts de niveaux d'énergie dans les atomes et de bandes d'énergie dans les solides. Ces notions sont essentielles pour comprendre le fonctionnement des semi-conducteurs et des cellules photovoltaïques.

Vocabulaire: Un semi-conducteur est un matériau isolant qui peut devenir conducteur sous certaines conditions énergétiques.

L'énergie nécessaire pour qu'un électron franchisse la bande interdite d'un semi-conducteur (Eg) doit être fournie par un photon d'énergie supérieure à Eg. Cette propriété est à la base du fonctionnement des cellules photovoltaïques.

Exemple: Le spectre d'absorption d'un matériau semi-conducteur lui est propre, ce qui signifie qu'il n'absorbe que certaines longueurs d'onde spécifiques.

La page se termine par une introduction aux cellules photovoltaïques, expliquant comment elles convertissent l'énergie lumineuse en énergie électrique grâce à l'excitation des électrons dans le matériau semi-conducteur.
