Décharge du condensateur et constante de temps

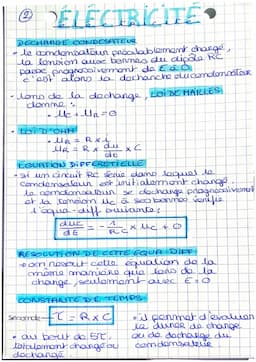

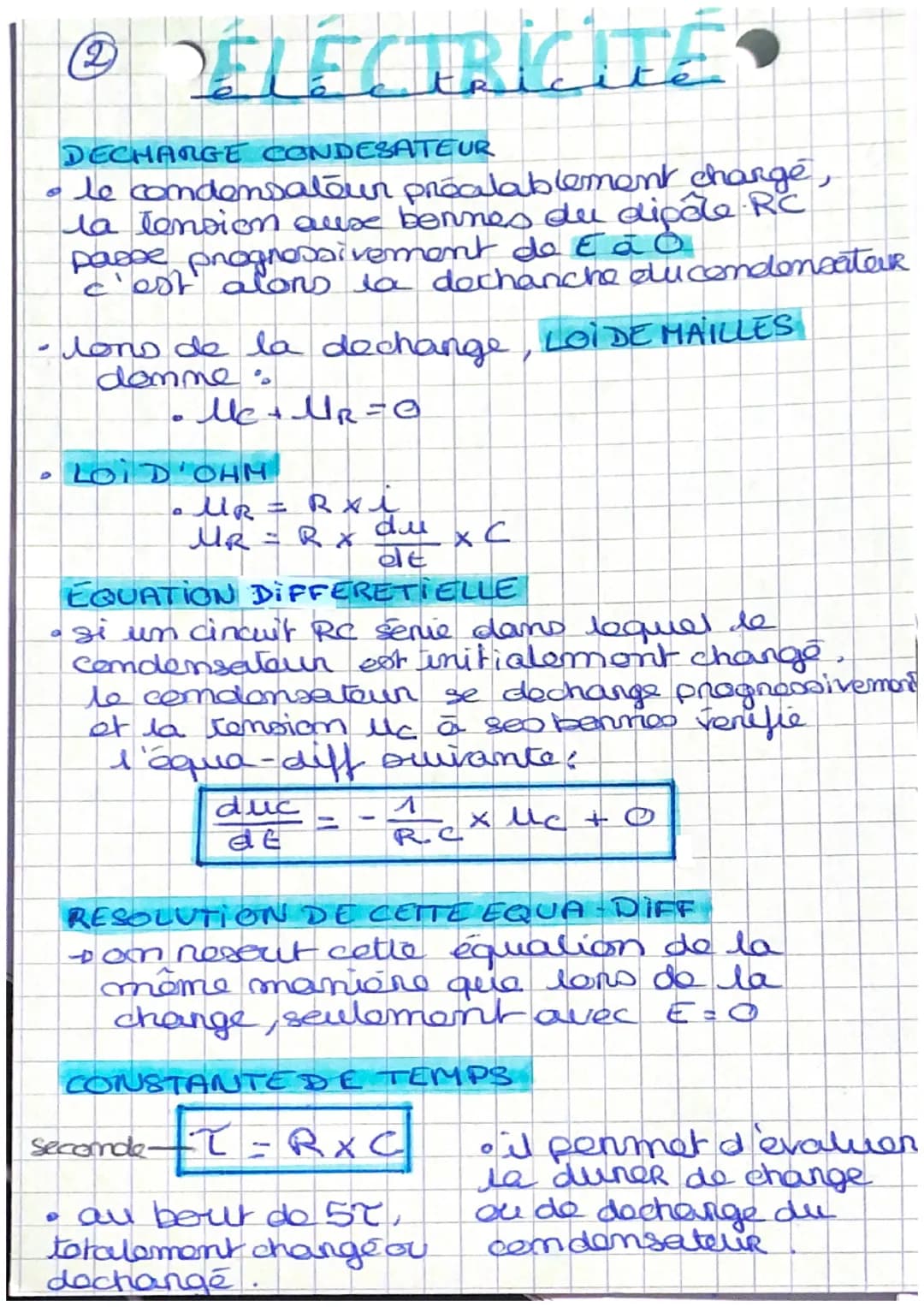

Le phénomène de décharge d'un condensateur dans un circuit RC série est tout aussi important que sa charge. Lorsque le condensateur préalablement chargé est connecté à une résistance, la tension à ses bornes décroît progressivement de E à 0.

Définition: La décharge du condensateur correspond au transfert de l'énergie stockée dans son champ électrique vers la résistance, où elle est dissipée sous forme de chaleur.

L'équation différentielle décrivant la décharge du condensateur est similaire à celle de la charge, mais avec E = 0 :

RC × (dUc/dt) + Uc = 0

Formule: La solution de cette équation pour la décharge est : Uc(t) = E × e^(-t/RC)

Un concept crucial dans l'étude des circuits RC est la constante de temps τ (tau), définie par :

τ = R × C

Highlight: La constante de temps τ caractérise la rapidité des phénomènes transitoires dans le circuit RC. Elle s'exprime en secondes.

Quelques propriétés importantes liées à la constante de temps :

• Après une durée égale à τ, le condensateur a atteint environ 63% de sa charge finale lors de la charge, ou a perdu environ 63% de sa charge initiale lors de la décharge.
• Au bout de 5τ, on considère que le condensateur est pratiquement totalement chargé ou déchargé (99,3% de la valeur finale).

Exemple: Pour un circuit RC avec R = 10 kΩ et C = 100 µF, la constante de temps est τ = 10 × 10^3 × 100 × 10^-6 = 1 s. La charge ou la décharge sera quasiment complète après 5 s.

La compréhension du comportement des circuits RC est essentielle dans de nombreuses applications, telles que les filtres, les oscillateurs, ou les circuits de temporisation.

Modèle du condensateur et circuit RC série

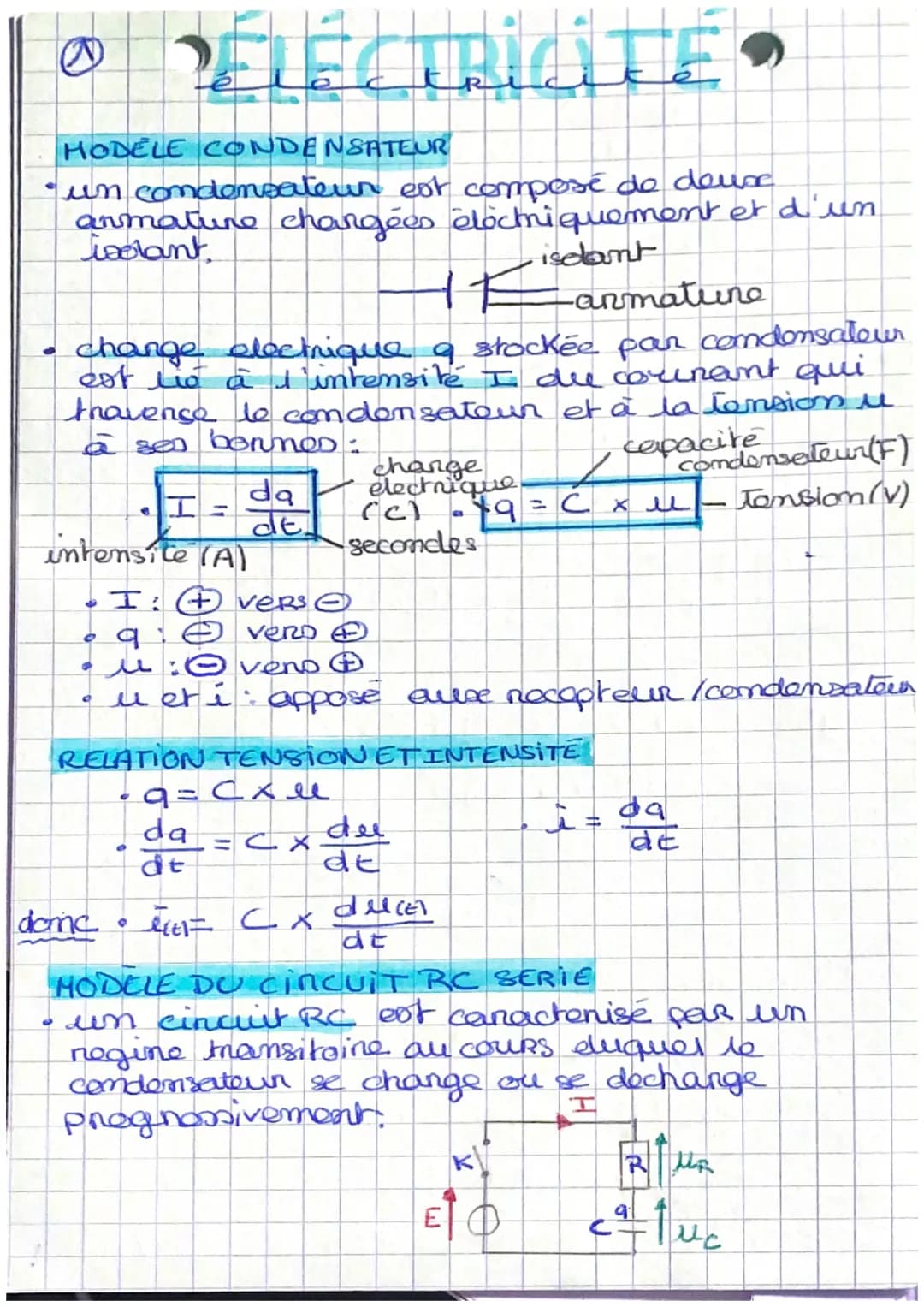

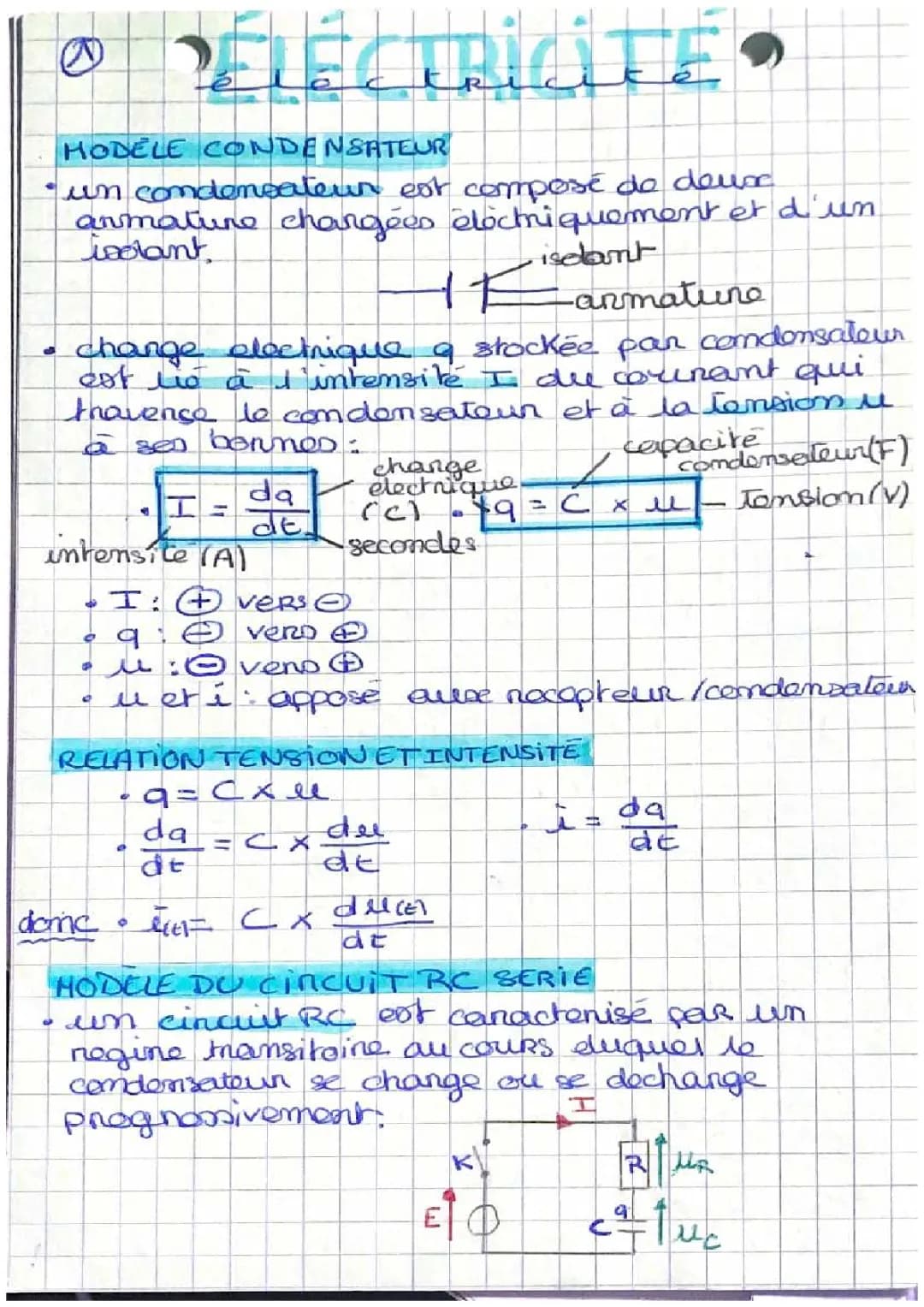

Le condensateur est un composant électrique fondamental, constitué de deux armatures chargées électriquement séparées par un isolant. Son comportement est régi par des relations spécifiques entre la charge, la tension et l'intensité du courant.

Définition: Un condensateur stocke de l'énergie électrique sous forme de champ électrique entre ses armatures.

La relation entre la charge électrique q, la capacité C et la tension u aux bornes du condensateur est donnée par :

q = C × u

Formule: L'intensité du courant traversant le condensateur est liée à la variation de la charge dans le temps : I = dq/dt

Le circuit RC série combine une résistance R et un condensateur C. Il présente un comportement transitoire caractéristique lors de la charge ou la décharge du condensateur.

Highlight: Le régime transitoire du circuit RC est décrit par une équation différentielle qui relie la tension aux bornes du condensateur à la tension d'alimentation et aux paramètres du circuit.

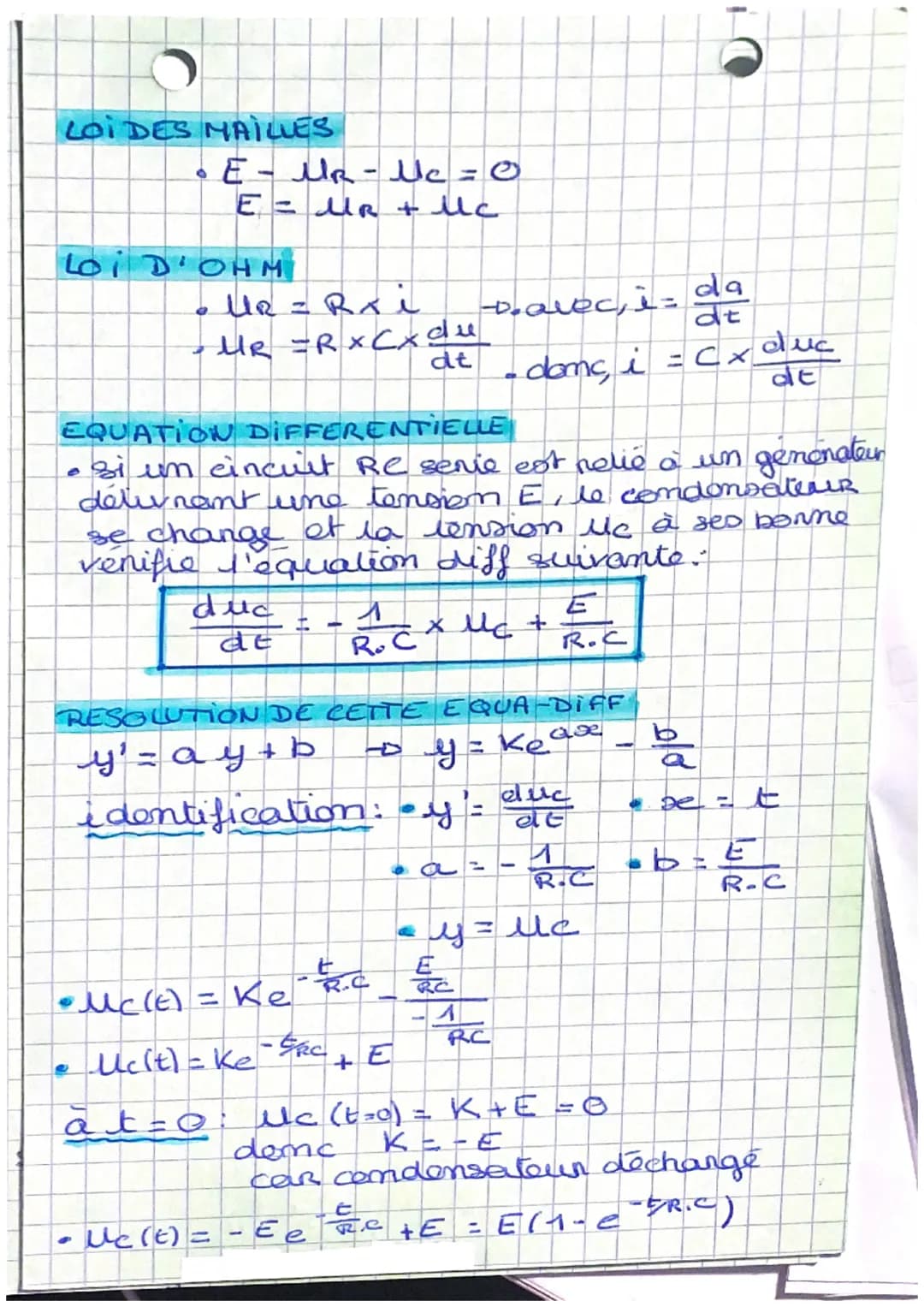

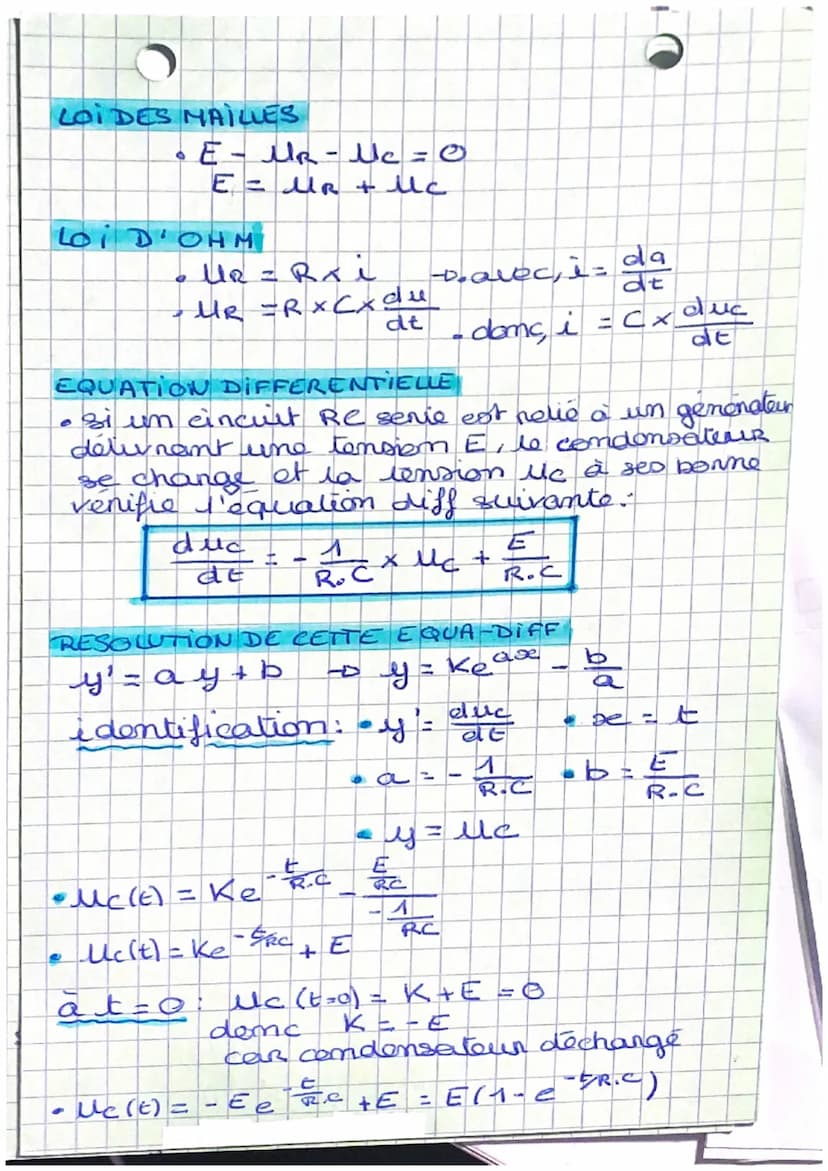

L'équation différentielle régissant le comportement du circuit RC série lors de la charge est :

RC × (dUc/dt) + Uc = E

où E est la tension d'alimentation, Uc la tension aux bornes du condensateur, R la résistance et C la capacité.

Exemple: Dans un circuit RC série alimenté par une tension continue E, la tension aux bornes du condensateur évolue selon la loi : Uc(t) = E(1 - e^(-t/RC))
