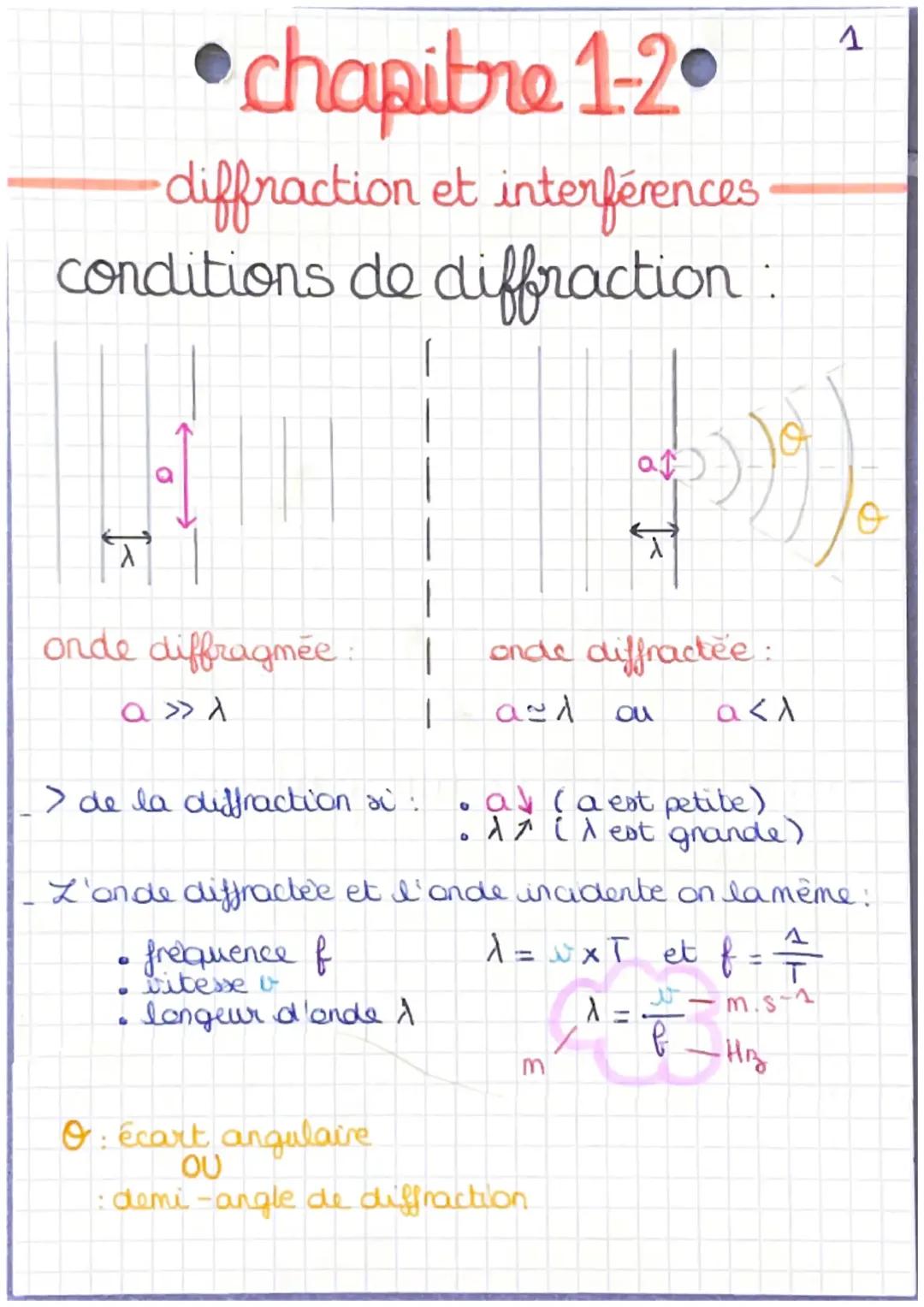

Diffraction et conditions

La diffraction se produit quand une onde rencontre un obstacle ou une ouverture. Pour observer ce phénomène, il faut que le rapport entre la taille de l'ouverture (a) et la longueur d'onde (λ) soit particulier : a ≈ λ ou que a soit petit.

L'onde diffractée conserve les mêmes caractéristiques que l'onde incidente : même fréquence (f), même vitesse (v) et même longueur d'onde (λ). Rappelons que λ = v × T et f = 1/T, où T est la période.

L'écart angulaire (θ) correspond au demi-angle de diffraction, qui détermine l'étalement de l'onde après avoir traversé l'ouverture.

💡 Plus l'ouverture est petite par rapport à la longueur d'onde, plus le phénomène de diffraction est marqué !

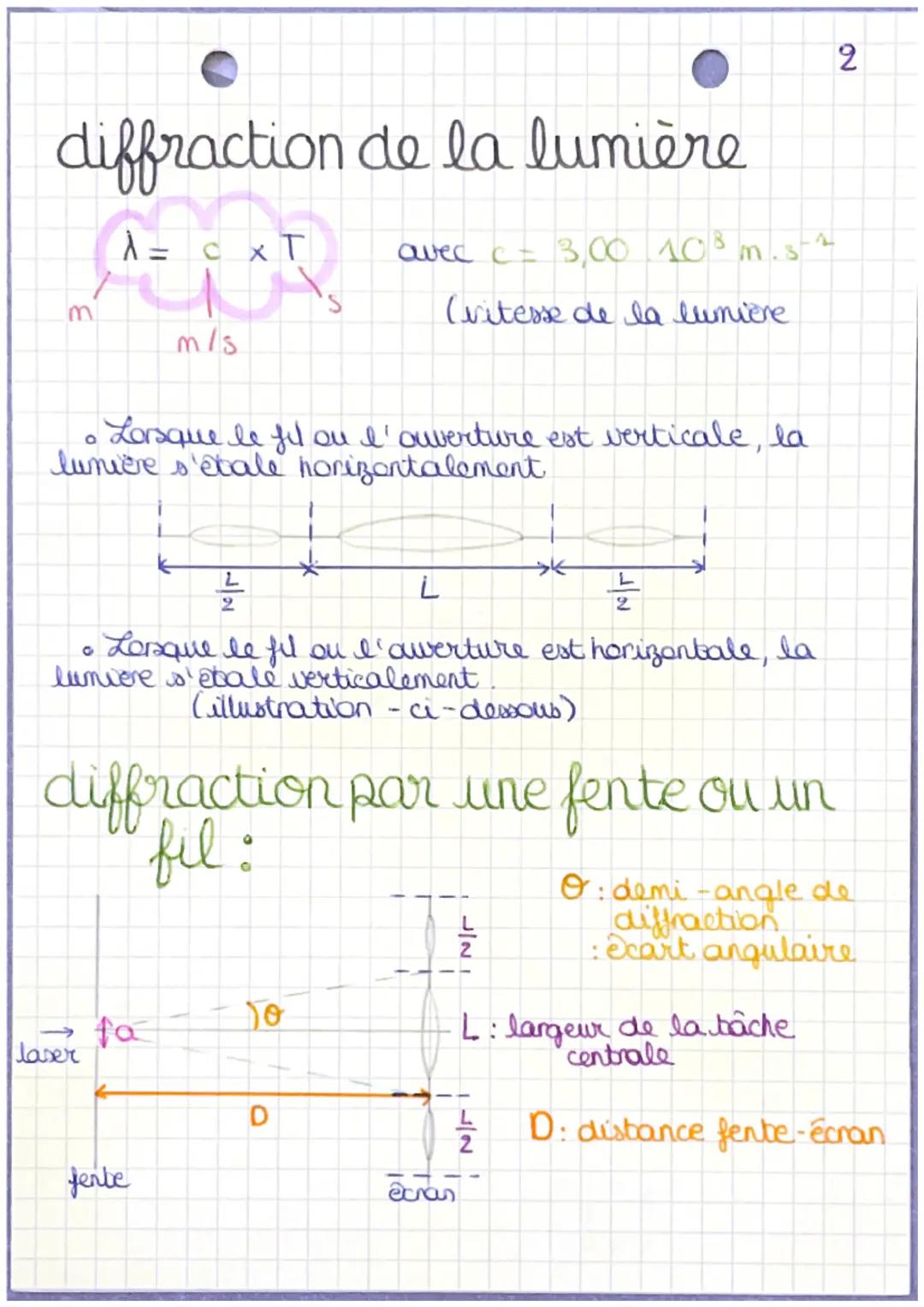

Diffraction de la lumière

La lumière, en tant qu'onde électromagnétique, se diffracte aussi ! Sa longueur d'onde s'exprime par λ = c × T, où c = 3,00 × 10^8 m/s est la vitesse de la lumière dans le vide.

L'orientation de la diffraction dépend de celle de l'obstacle ou de l'ouverture. Quand la fente est verticale, la lumière s'étale horizontalement, et inversement pour une fente horizontale.

Pour une fente de largeur a, on observe sur un écran une tache centrale de largeur L, entourée de taches secondaires moins lumineuses. Cette figure de diffraction est caractéristique et la largeur de la tache centrale dépend de la distance fente-écran (D) et de l'angle de diffraction (θ).

!$Schéma diffraction$(Une illustration montrant un faisceau laser traversant une fente et projetant une figure de diffraction sur un écran)

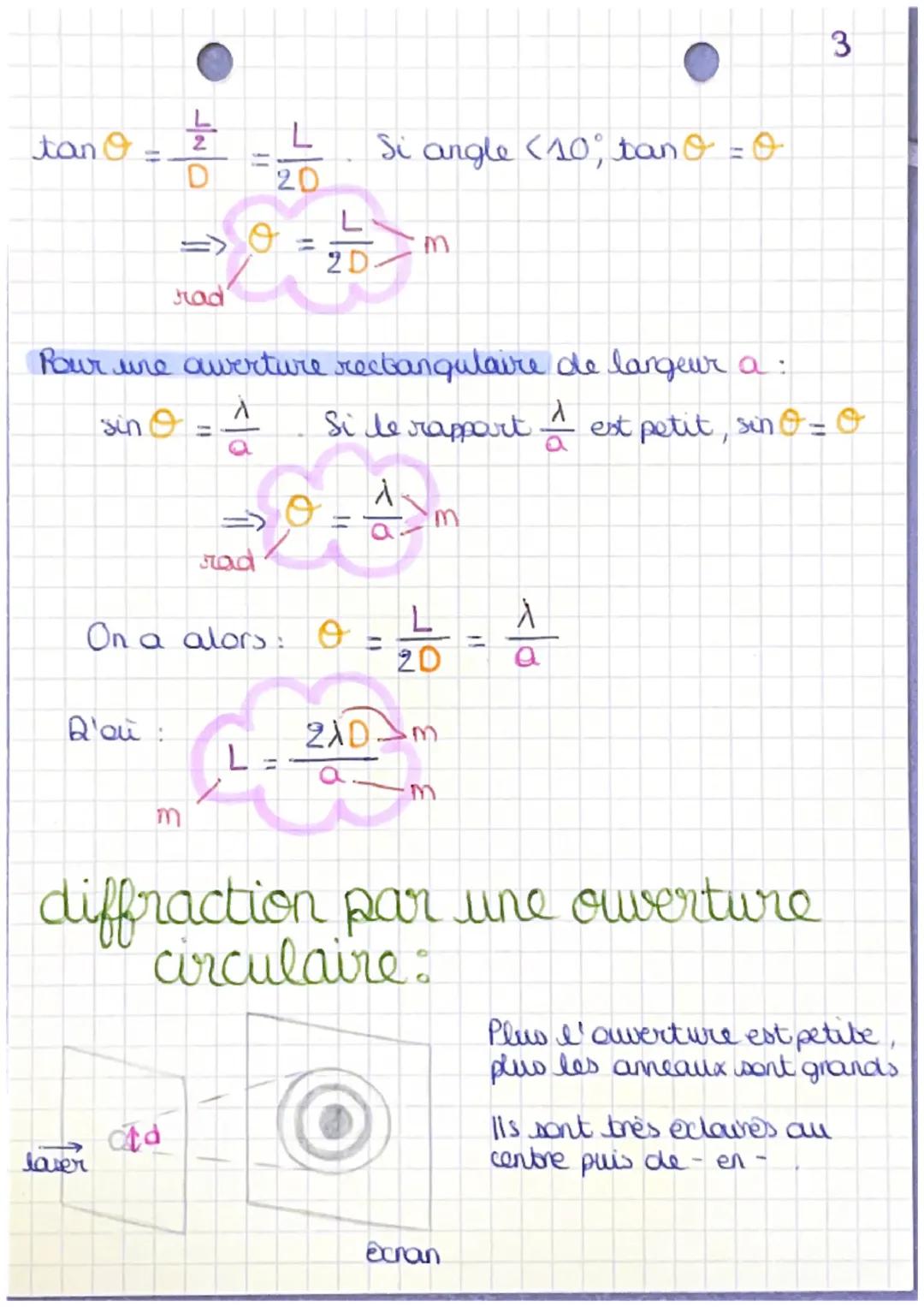

Calcul de la diffraction

Pour les petits angles (inférieurs à 10°), on peut approximer que tan θ = θ, ce qui nous donne θ = L/2D (en radians).

Pour une ouverture rectangulaire de largeur a, on a la relation sin θ = λ/a. Si λ/a est petit, alors sin θ ≈ θ, d'où θ = λ/a. En combinant ces expressions, on obtient la formule importante : L = 2λD/a.

Cette formule permet de calculer la largeur L de la tache centrale, connaissant la longueur d'onde λ, la distance fente-écran D, et la largeur de la fente a.

🔍 La formule L = 2λD/a montre que plus la fente est étroite, plus la tache de diffraction est large !

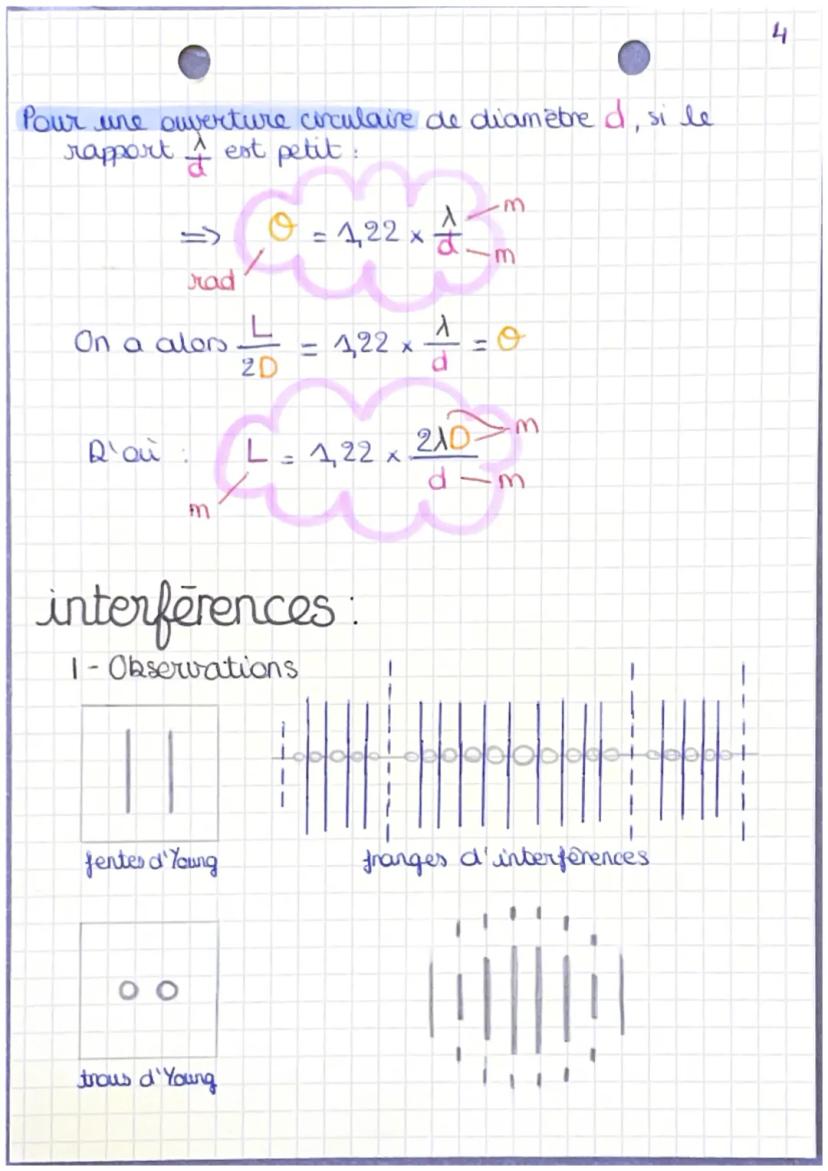

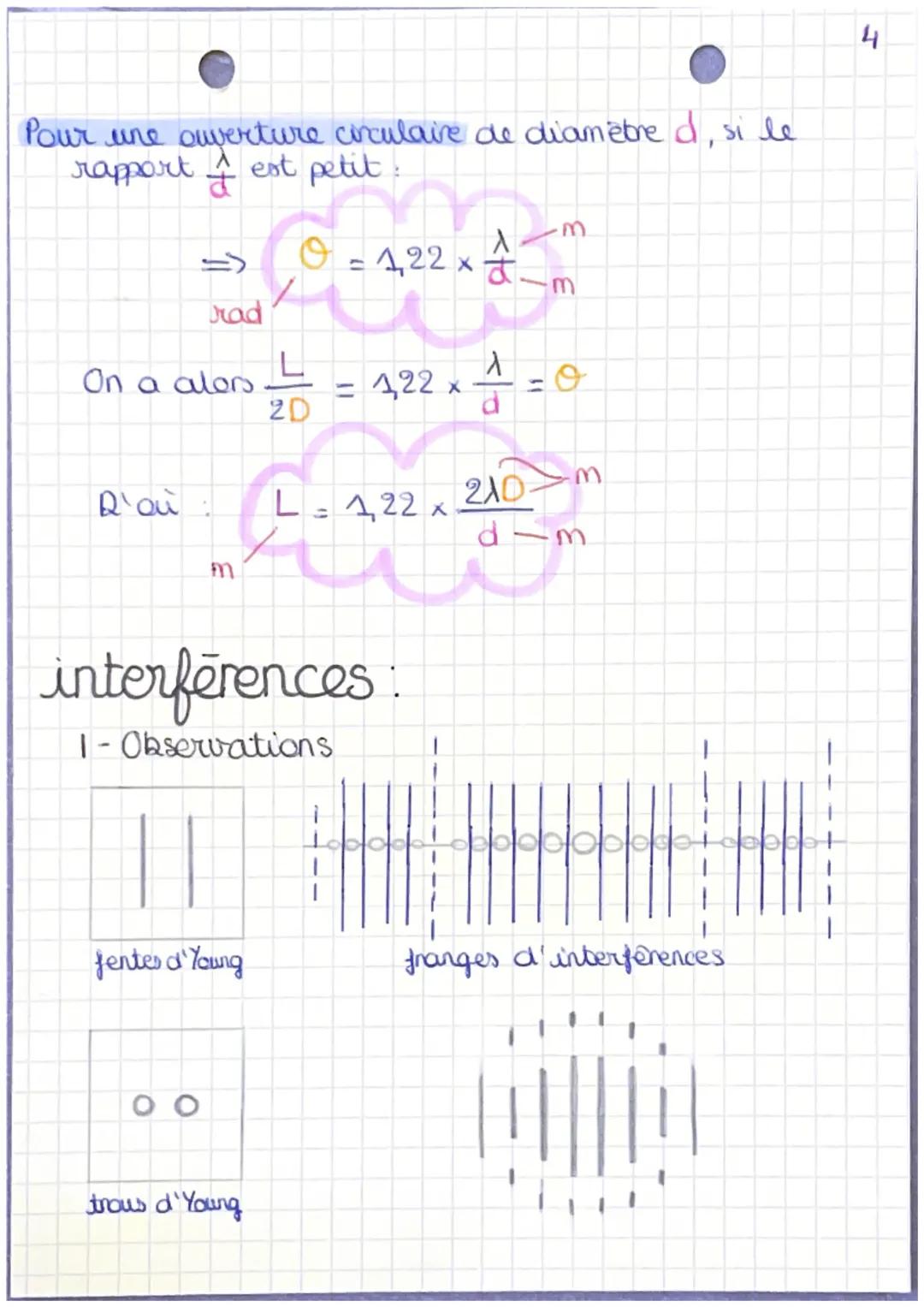

Diffraction par ouverture circulaire et interférences

Pour une ouverture circulaire de diamètre d, l'angle de diffraction vaut θ = 1,22 × λ/d (en radians), ce qui donne une tache centrale de diamètre L = 1,22 × 2λD/d.

Le phénomène d'interférences se produit quand deux ondes se superposent. On l'observe facilement avec le dispositif des fentes d'Young (deux fentes parallèles très proches) ou des trous d'Young.

Ce dispositif produit sur l'écran des franges d'interférences : alternance de zones claires (interférences constructives) et sombres (interférences destructives), régulièrement espacées.

📝 La diffraction par ouverture circulaire est particulièrement importante en optique, notamment pour comprendre la résolution des instruments comme les télescopes et microscopes.

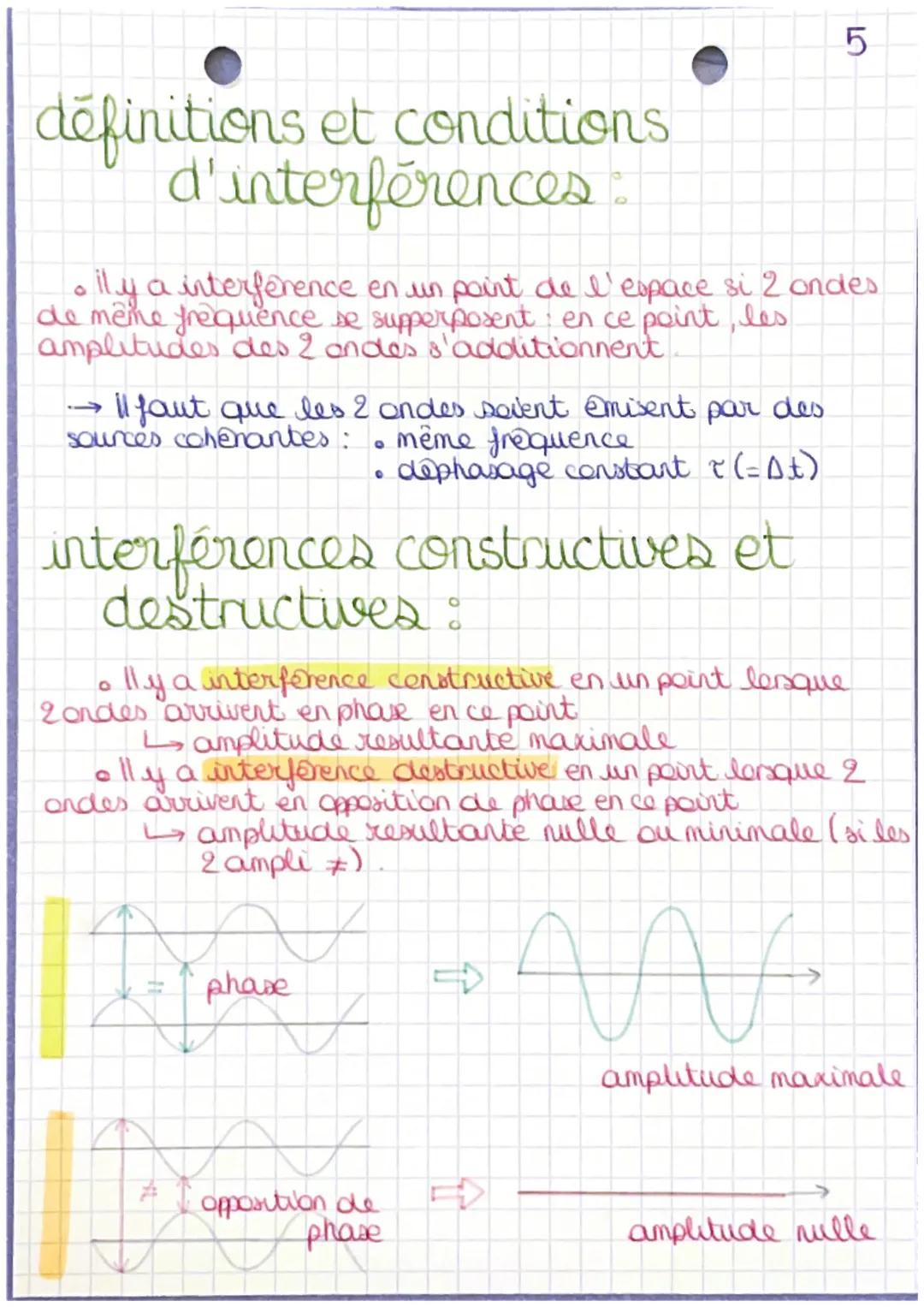

Définitions et conditions d'interférences

Pour observer des interférences, deux conditions sont essentielles :

1. Les deux ondes doivent avoir la même fréquence
2. Les sources doivent être cohérentes, c'est-à-dire maintenir un déphasage constant (τ)

On distingue deux types d'interférences fondamentaux :

• Interférences constructives : les ondes arrivent en phase au point d'observation, leurs amplitudes s'additionnent, donnant une amplitude maximale
• Interférences destructives : les ondes arrivent en opposition de phase, leurs amplitudes se soustraient, donnant une amplitude nulle ou minimale

Ces phénomènes expliquent les alternances de zones brillantes et sombres observées dans les expériences d'interférences lumineuses.

💫 Les interférences sont partout autour de nous ! Les couleurs irisées des bulles de savon ou des taches d'huile sont dues à ce phénomène.

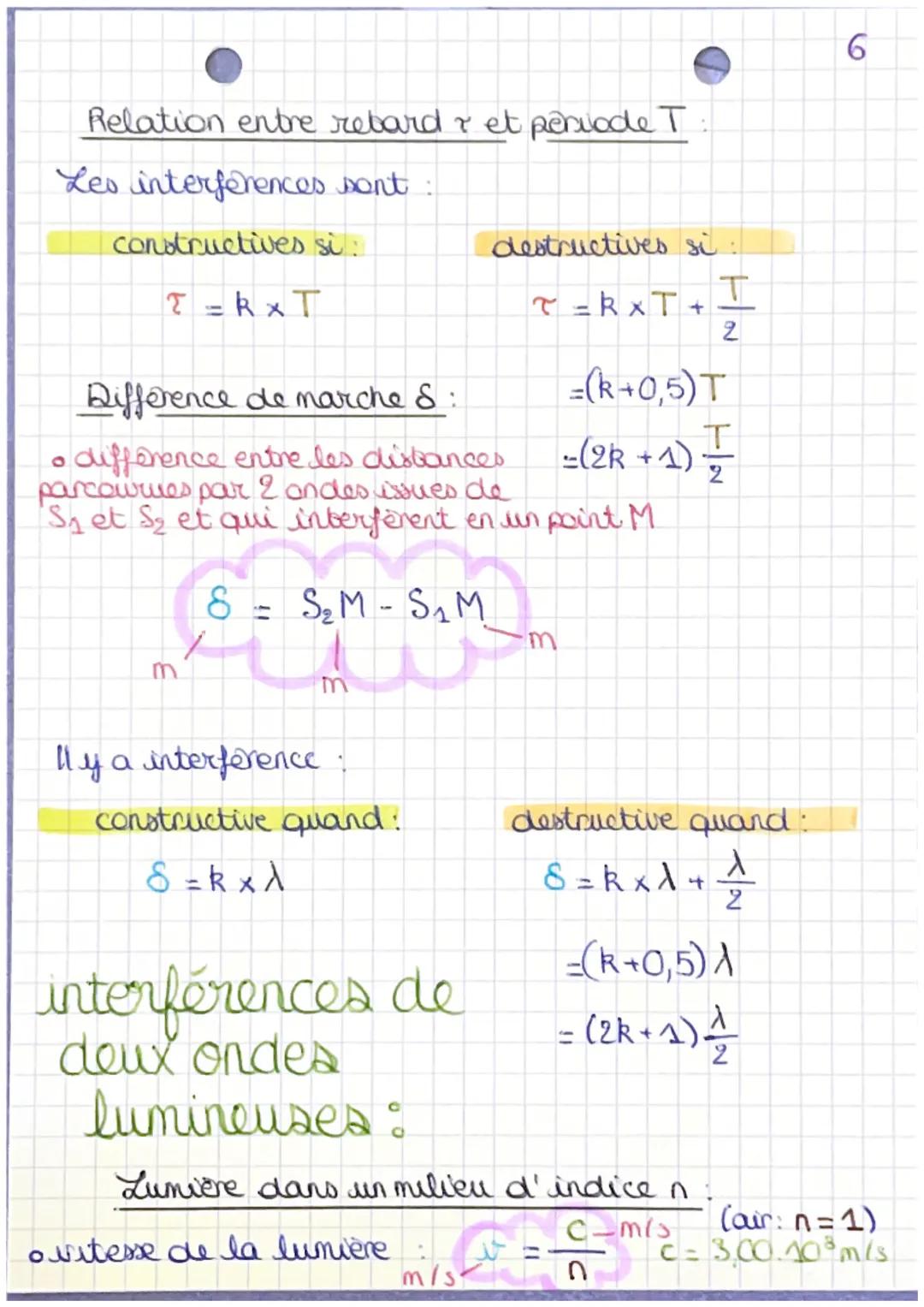

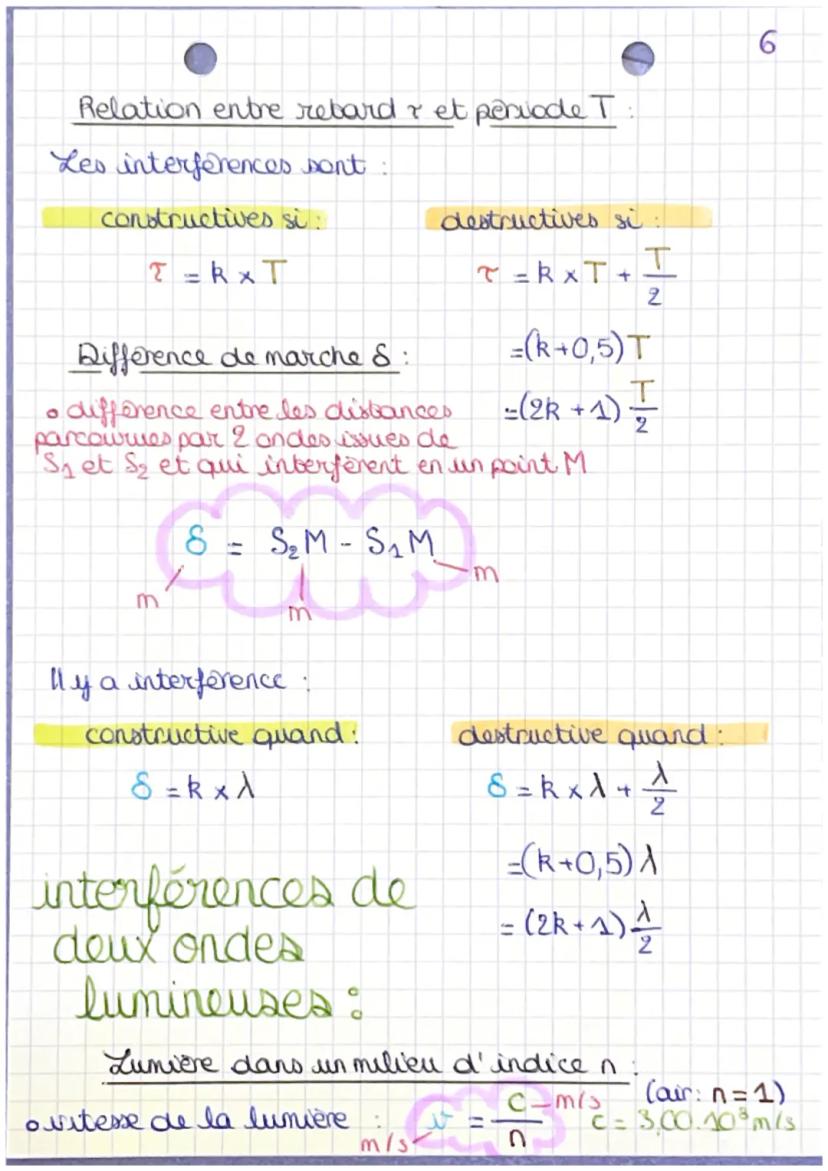

Relations mathématiques des interférences

Les interférences dépendent du retard τ entre les ondes par rapport à la période T :

• Interférences constructives : τ = k × T (k entier)
• Interférences destructives : τ = k × T + T/2

La différence de marche δ est la différence entre les distances parcourues par deux ondes issues des sources S₁ et S₂ qui interfèrent au point M : δ = S₂M - S₁M.

En fonction de cette différence de marche :

• Interférences constructives : δ = k × λ
• Interférences destructives : δ = $k + 0,5$ × λ = $2k + 1$ × λ/2

Dans un milieu d'indice n $air : n=1$, la vitesse de la lumière devient v = c/n, avec c = 3,00×10⁸ m/s.

🌈 La différence de marche est un concept clé pour comprendre pourquoi certaines couleurs sont renforcées ou supprimées dans les phénomènes d'interférences.

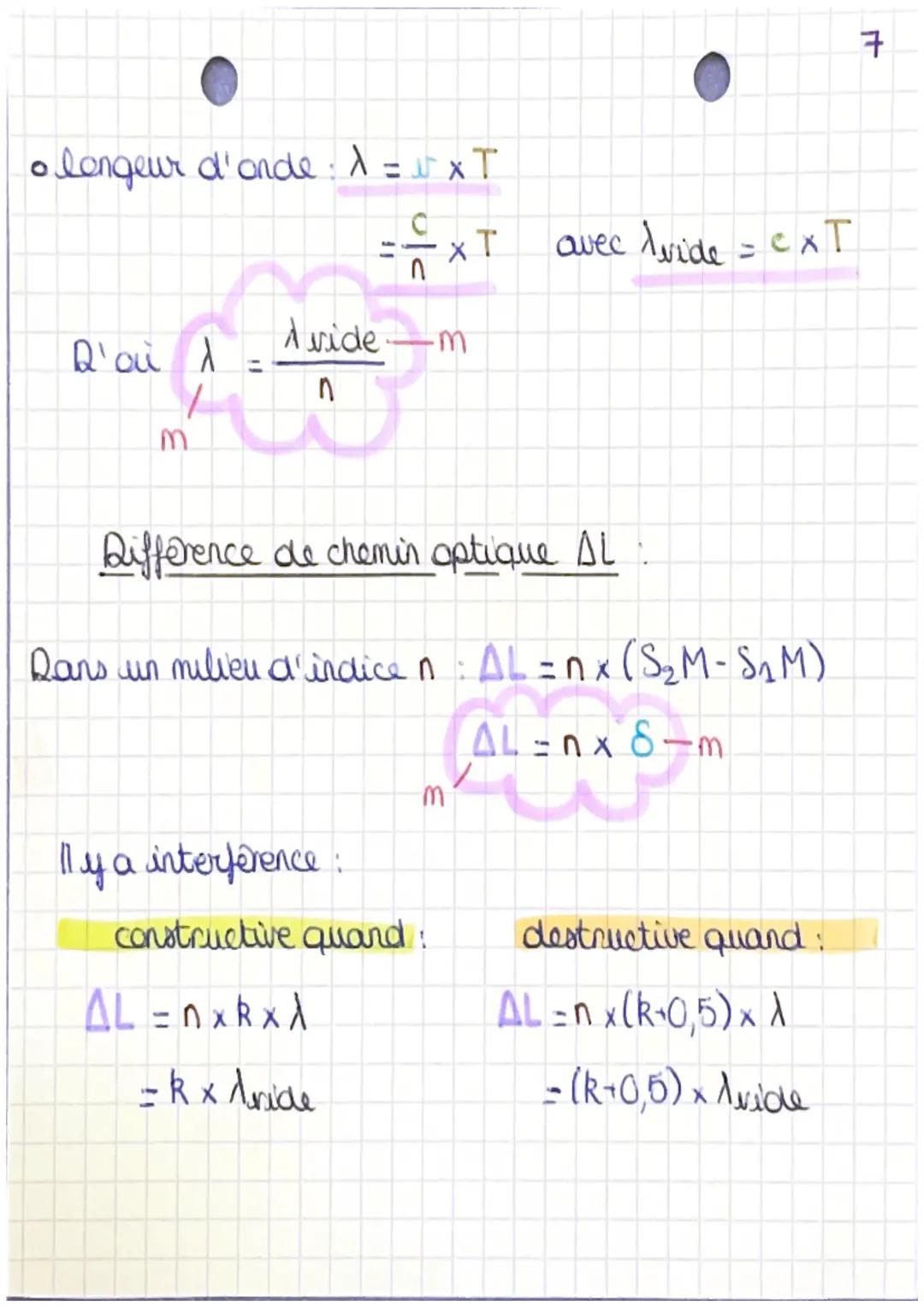

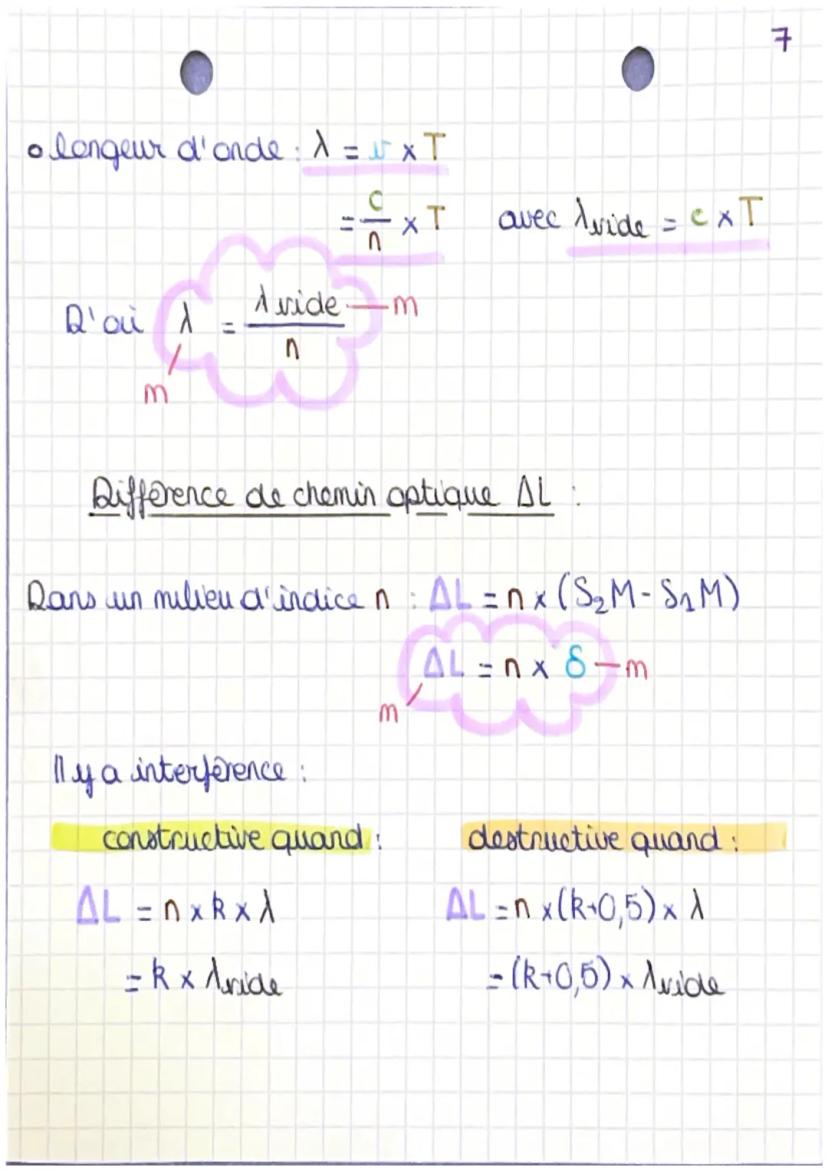

Chemin optique et interférences

La longueur d'onde dans un milieu d'indice n s'exprime par λ = v × T = $c/n$ × T, ce qui donne λ = λₙₐₗᵤₑ/n.

Le chemin optique ΔL tient compte de l'indice du milieu : ΔL = n × $S₂M - S₁M$ = n × δ.

Les conditions d'interférences s'expriment alors :

• Interférences constructives : ΔL = k × λₙᵢₗᵢₑᵤ = k × λₙₐₗᵤₑ
• Interférences destructives : ΔL = $k + 0,5$ × λₙᵢₗᵢₑᵤ = $k + 0,5$ × λₙₐₗᵤₑ

Ces relations permettent de calculer les positions exactes des franges brillantes et sombres dans une expérience d'interférences, comme celle des fentes d'Young.

🧪 Quand la lumière traverse différents milieux (comme l'air, l'eau ou le verre), c'est le chemin optique qui détermine les interférences, pas simplement la distance géométrique !

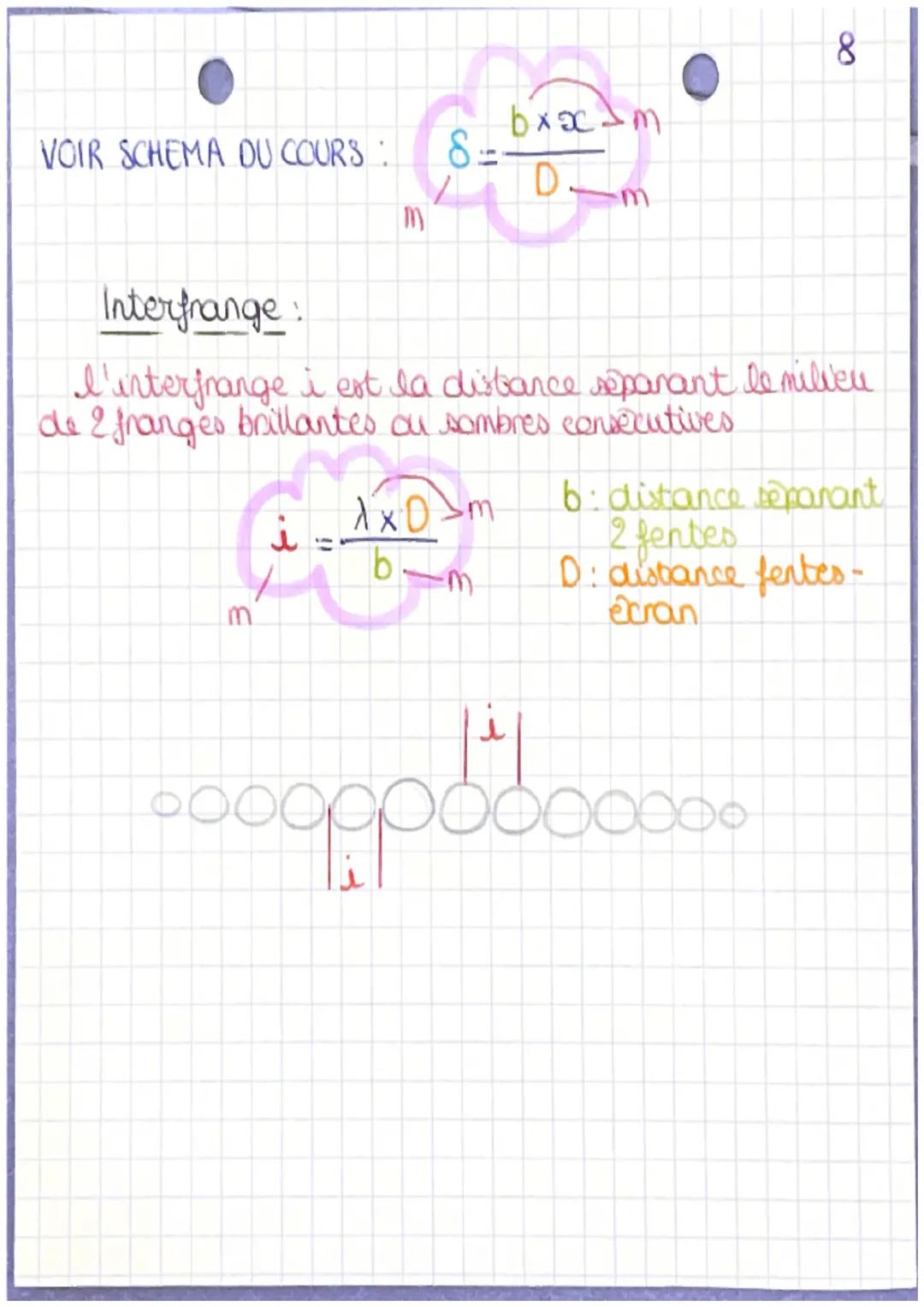

Interfranges et calculs pratiques

Pour les fentes d'Young, la différence de marche δ peut s'exprimer en fonction de la position x sur l'écran : δ = (b × x)/D, où b est la distance entre les deux fentes et D la distance fentes-écran.

L'interfrange i est la distance séparant deux franges brillantes (ou deux franges sombres) consécutives. Elle se calcule par la formule : i = λ × D/b.

Cette formule montre que l'interfrange est :

• Proportionnelle à la longueur d'onde λ
• Proportionnelle à la distance fentes-écran D
• Inversement proportionnelle à la distance b entre les fentes

📏 Plus les fentes sont rapprochées, plus les franges d'interférences sont espacées sur l'écran ! C'est un moyen pratique de mesurer des longueurs d'onde très petites.
