Suite de la dynamique du circuit RC

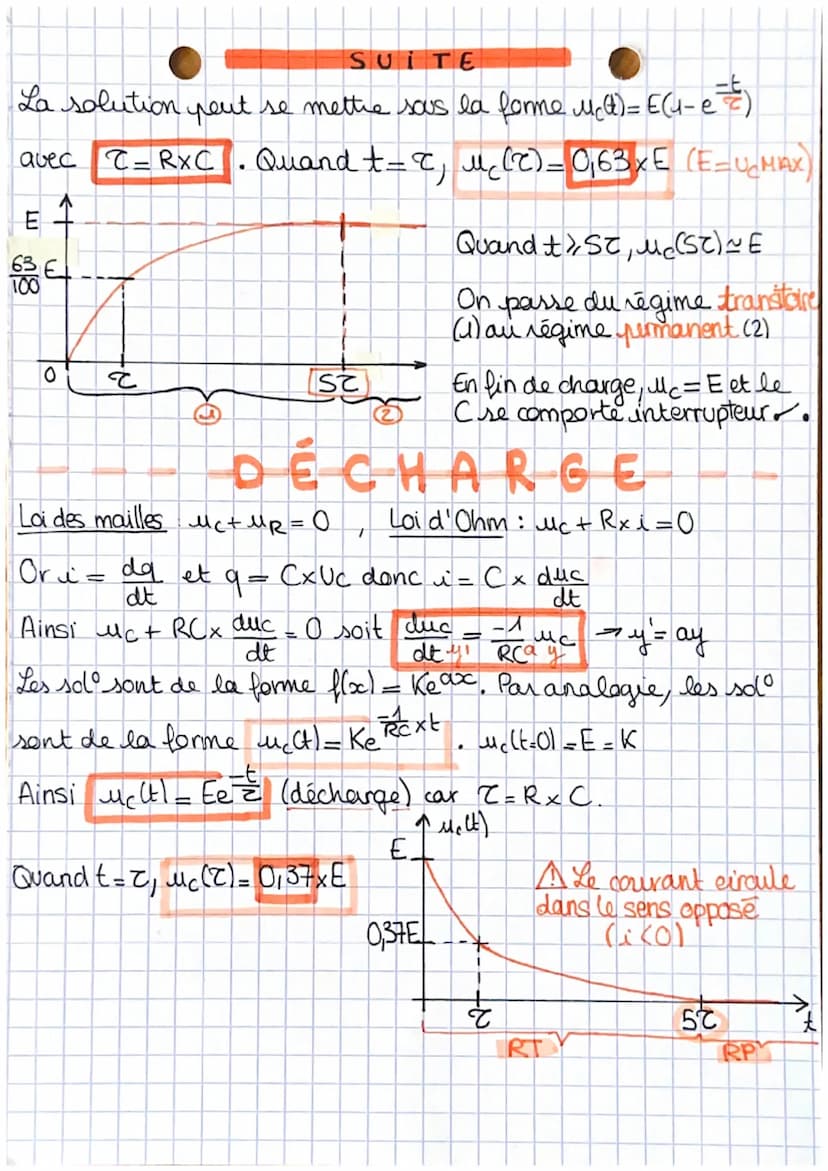

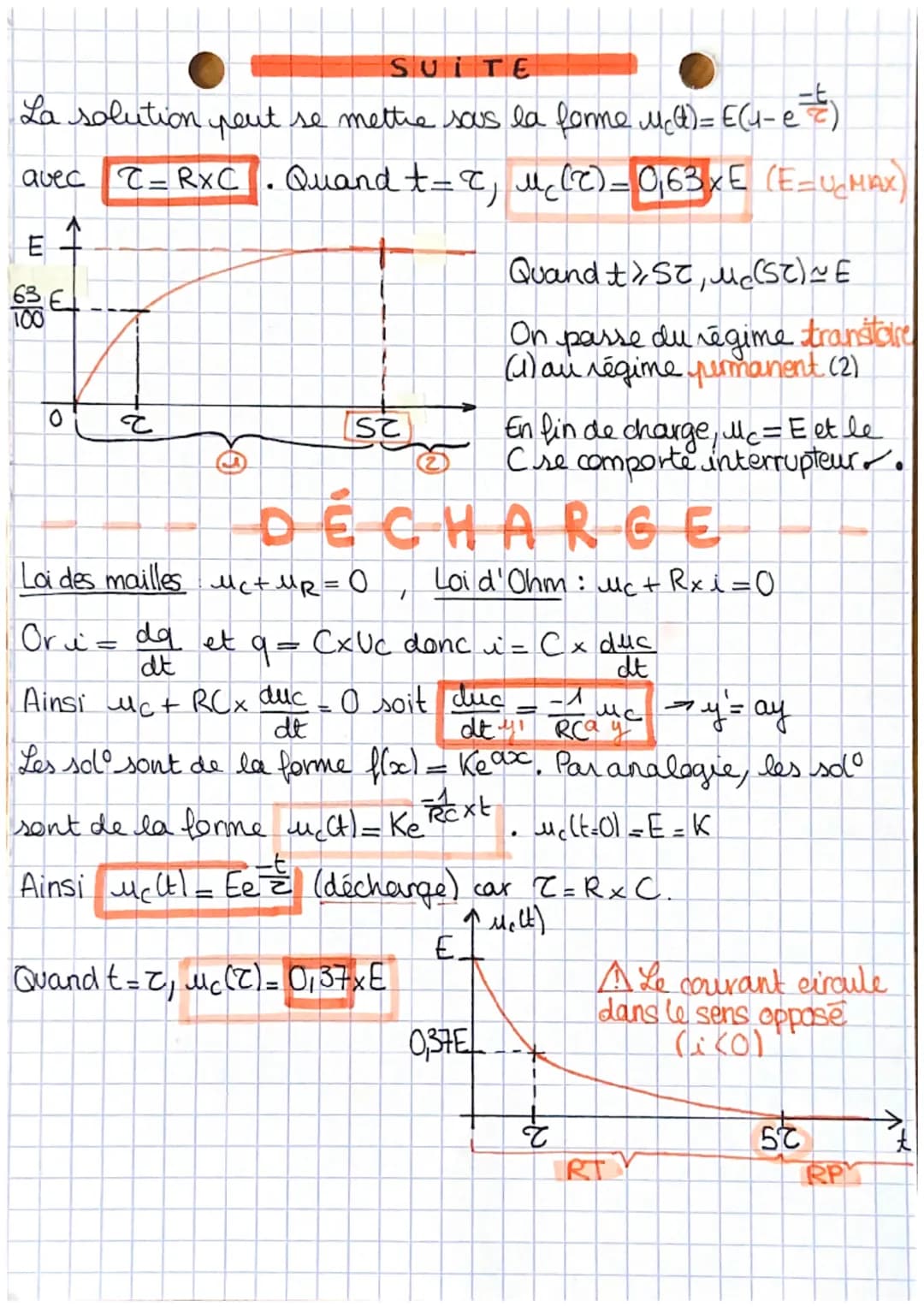

Cette page poursuit l'explication de la dynamique du circuit RC, en se concentrant sur la charge complète et la décharge du condensateur.

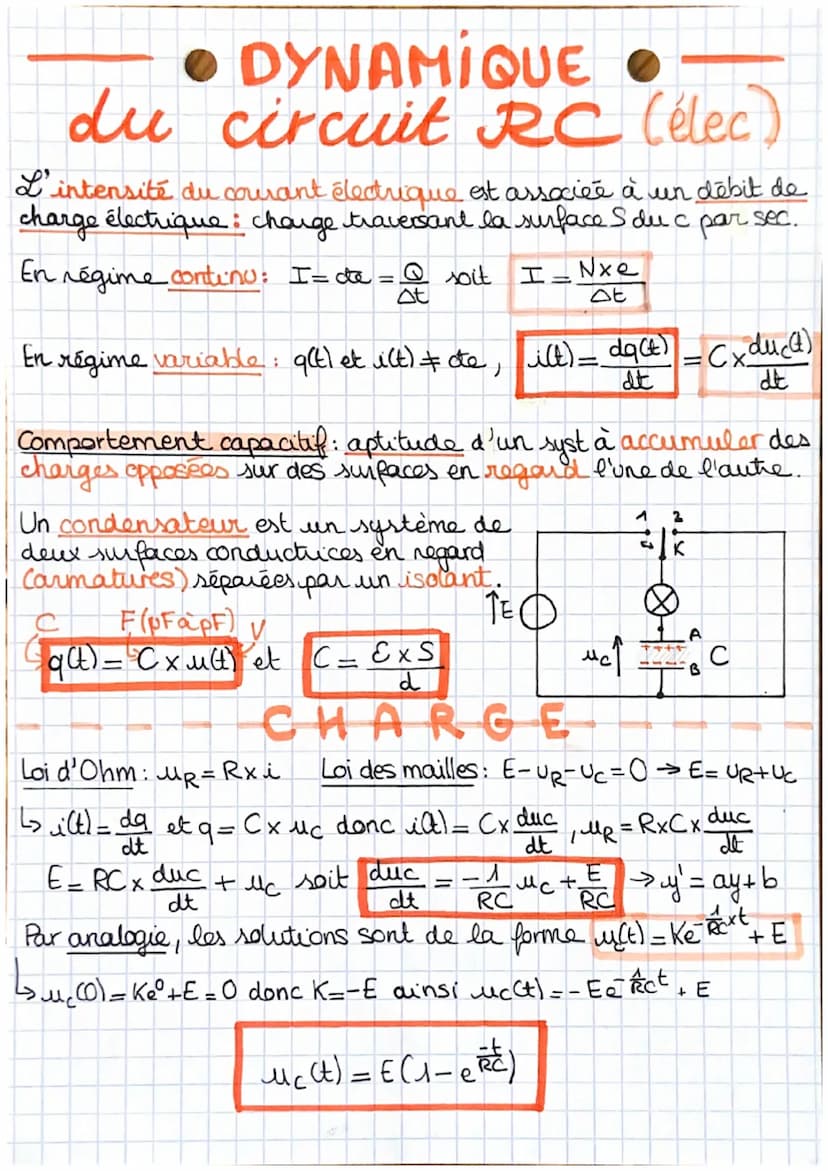

La charge du condensateur est d'abord détaillée, avec une attention particulière portée à la constante de temps τ = RC.
Example: Quand t = τ, uc(τ) = 0,63 × E, où E est la tension maximale.
Un graphique illustre l'évolution de la tension aux bornes du condensateur pendant la charge, montrant clairement la transition du régime transitoire au régime permanent.
Highlight: En fin de charge, uc = E et le condensateur se comporte comme un interrupteur ouvert.
La deuxième partie de la page se concentre sur la décharge du condensateur. Les équations régissant ce processus sont présentées, notamment la loi des mailles et la loi d'Ohm appliquées à la décharge.
Formule: L'équation différentielle pour la décharge est uc + RC × duc/dt = 0, dont la solution est de la forme uc(t) = Ee^(-t/RC).
Un graphique illustre également l'évolution de la tension lors de la décharge, mettant en évidence le point où uc(τ) = 0,37 × E.
Highlight: Lors de la décharge, le courant circule dans le sens opposé à celui de la charge.
Cette page conclut l'explication du régime transitoire dans un circuit RC, fournissant une compréhension complète du comportement du condensateur lors de sa charge et de sa décharge.
