Exercice Dynamique d'un Système Électrique Terminale - Circuit RC, Lois de Kirchhoff et Condensateur Cours PDF

Ouvrir

136

0

user profile picture

melanolefish

20/03/2023

Physique/Chimie

Physique - Système électrique

Matières

/

Physique/Chimie

/

Propriétés physico-chimiques

/

Ondes et signaux

/

Dynamique d’un circuit électrique et capteurs capacitifs

Exercice Dynamique d'un Système Électrique Terminale - Circuit RC, Lois de Kirchhoff et Condensateur Cours PDF

• La dynamique d'un système électrique implique l'étude des courants, tensions et charges dans les circuits.
• Les lois fondamentales comme la loi d'Ohm et les lois de Kirchhoff régissent le comportement des circuits électriques.
• Le condensateur est un composant clé qui stocke des charges électriques.
• Le circuit RC, composé d'une résistance et d'un condensateur, présente des phénomènes de charge et décharge caractéristiques.
• L'analyse mathématique des circuits RC utilise des équations différentielles pour décrire l'évolution des tensions et courants au fil du temps.

...

20/03/2023

3434

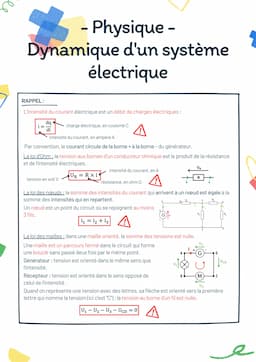

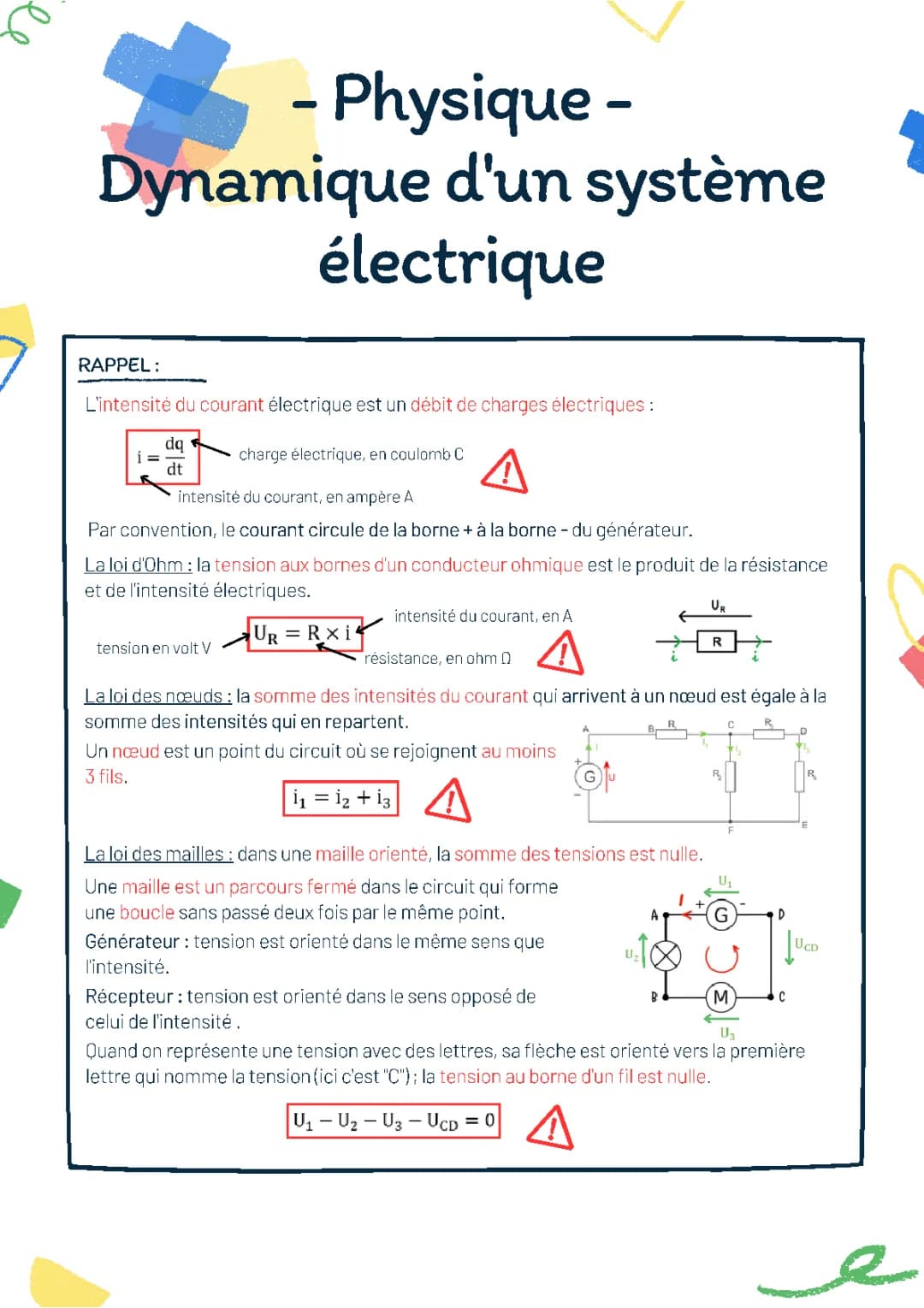

- Physique - Dynamique d'un système électrique RAPPEL: L'intensité du courant électrique est un débit de charges électriques : dq dt i= char

Voir

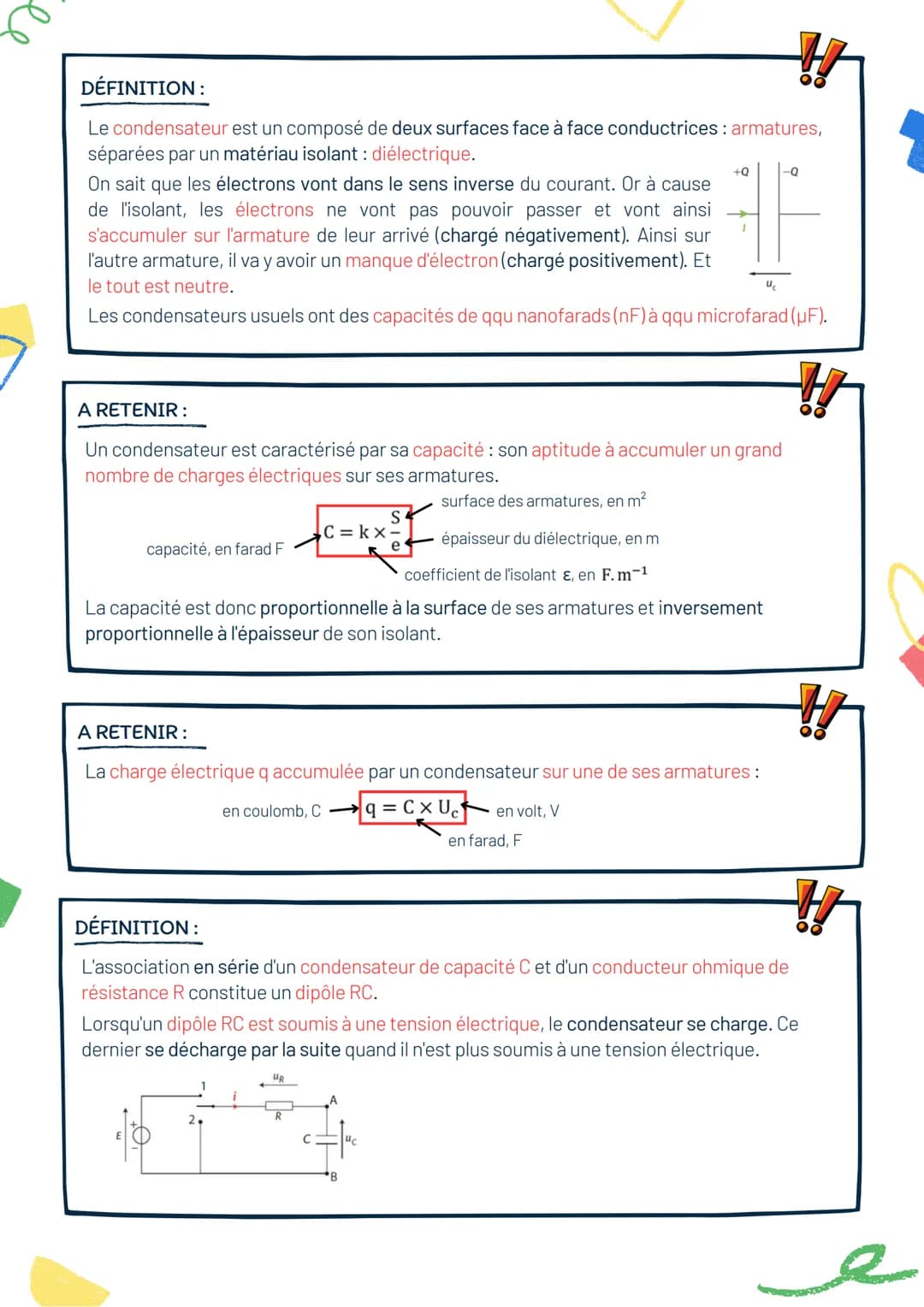

Le condensateur et le circuit RC

Cette section introduit le condensateur, un composant électrique fondamental, et le circuit RC, un élément clé dans l'étude de la dynamique d'un système électrique terminale.

Le condensateur est décrit comme deux surfaces conductrices (armatures) séparées par un isolant (diélectrique). Sa capacité à stocker des charges électriques est caractérisée par sa capacité, mesurée en farads. La relation entre la charge accumulée, la capacité et la tension est présentée.

Le circuit RC, formé par l'association en série d'un condensateur et d'une résistance, est introduit. Ce circuit est crucial pour comprendre les phénomènes de charge et de décharge dans les systèmes électriques.

Définition: Un condensateur est un composant électrique constitué de deux surfaces conductrices séparées par un isolant, capable de stocker des charges électriques.

Exemple: Les condensateurs usuels ont des capacités allant de quelques nanofarads (nF) à quelques microfarads (μF).

Ces concepts sont essentiels pour résoudre des exercices corrigés de circuit RC en Terminale et comprendre le cours de physique sur l'électricité en Terminale.

- Physique - Dynamique d'un système électrique RAPPEL: L'intensité du courant électrique est un débit de charges électriques : dq dt i= char

Voir

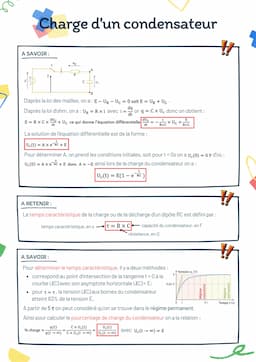

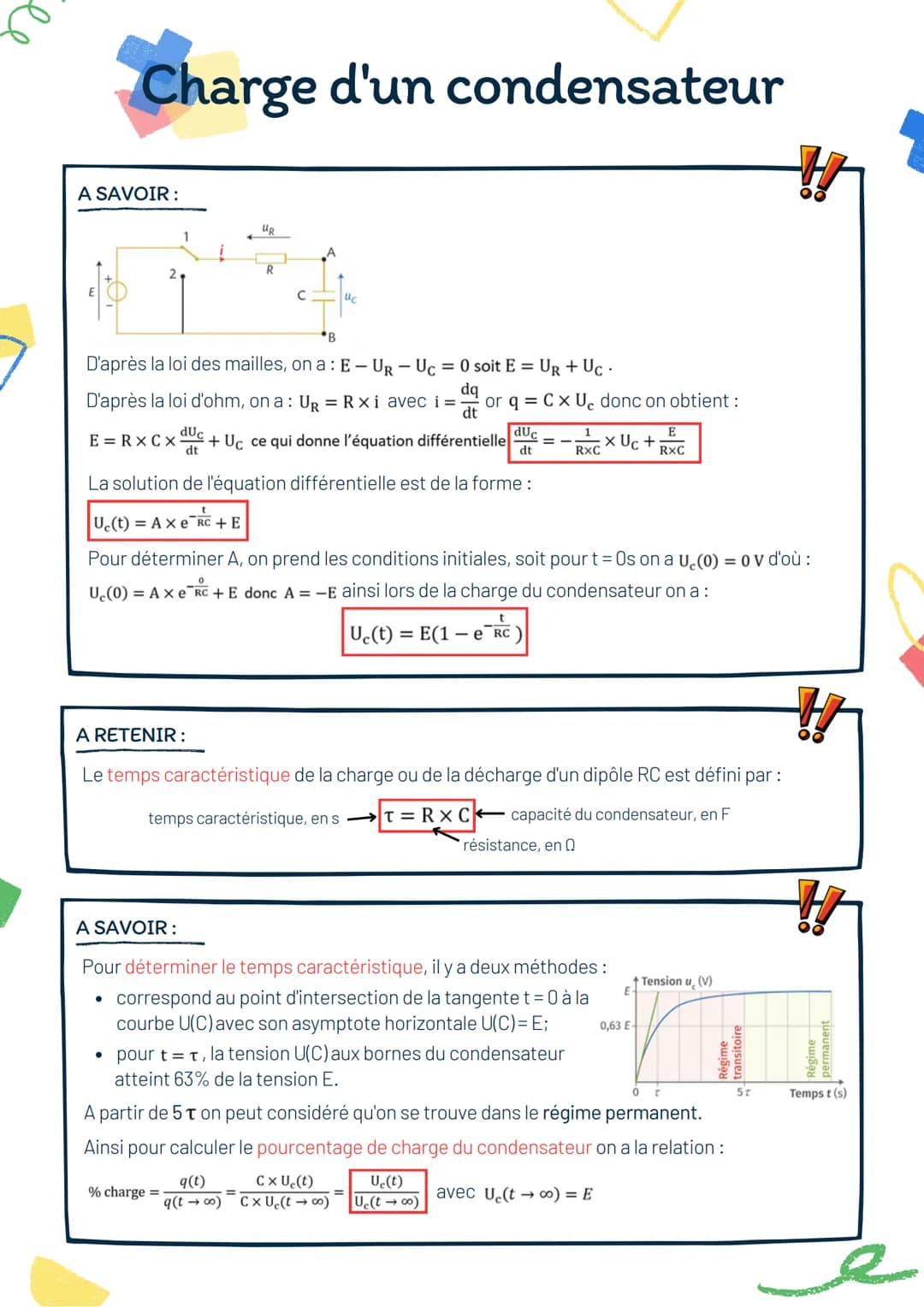

Charge d'un condensateur dans un circuit RC

Cette partie détaille le processus de charge d'un condensateur dans un circuit RC, un sujet fréquent dans les exercices corrigés de circuit RC en Terminale.

L'analyse commence par l'application de la loi des mailles et de la loi d'Ohm pour établir l'équation différentielle régissant la charge du condensateur. La solution de cette équation est présentée, montrant l'évolution exponentielle de la tension aux bornes du condensateur.

Le concept de temps caractéristique τ = RC est introduit, définissant le temps nécessaire pour que la tension atteigne 63% de sa valeur finale. Deux méthodes pour déterminer ce temps caractéristique sont expliquées.

Highlight: Le temps caractéristique τ = RC est un paramètre crucial pour comprendre la dynamique de charge et de décharge d'un circuit RC.

Vocabulaire: Le régime permanent est atteint après environ 5τ, lorsque la tension du condensateur est pratiquement stabilisée.

Ces notions sont essentielles pour résoudre des problèmes impliquant des équations différentielles RC en fonction de i(t) et comprendre le cours sur les dipôles RC en terminale S.

- Physique - Dynamique d'un système électrique RAPPEL: L'intensité du courant électrique est un débit de charges électriques : dq dt i= char

Voir

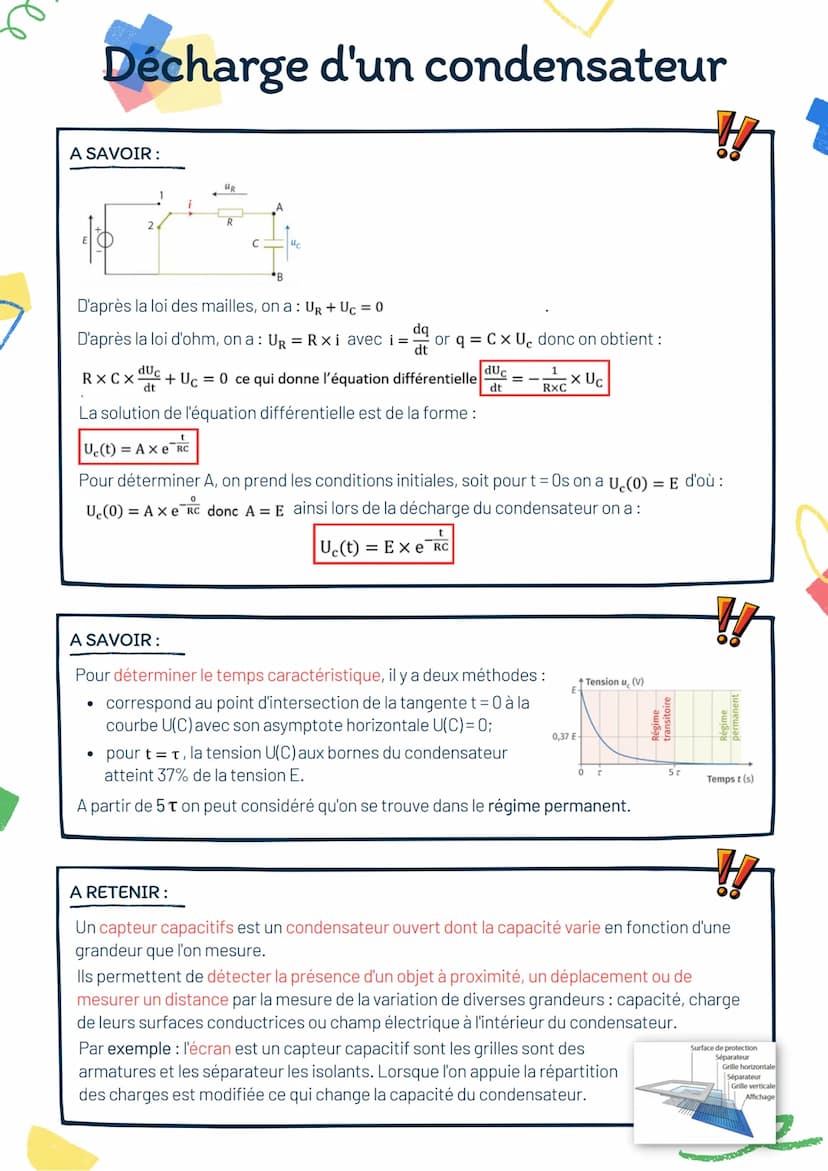

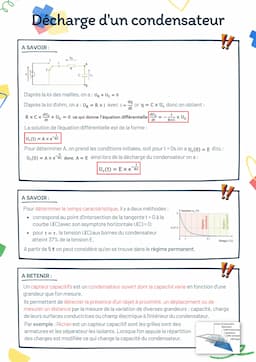

Décharge d'un condensateur dans un circuit RC

Cette section aborde le processus de décharge d'un condensateur dans un circuit RC, un aspect important du cours sur les condensateurs en Terminale.

L'analyse suit une approche similaire à celle de la charge, en utilisant les lois de Kirchhoff pour établir l'équation différentielle décrivant la décharge. La solution de cette équation montre une décroissance exponentielle de la tension aux bornes du condensateur.

Le temps caractéristique τ = RC joue à nouveau un rôle crucial, cette fois indiquant le temps nécessaire pour que la tension chute à 37% de sa valeur initiale. Les méthodes pour déterminer ce temps caractéristique sont rappelées.

Highlight: Après 5τ, on considère que le condensateur est pratiquement déchargé et que le circuit est en régime permanent.

Exemple: Les capteurs capacitifs, basés sur des condensateurs ouverts, utilisent les principes de charge et décharge pour mesurer diverses grandeurs physiques.

Ces connaissances sont fondamentales pour comprendre le fonctionnement des circuits RC et résoudre des exercices corrigés de circuit RC en Terminale PDF.

Contenus similaires

Know étudier la dynamique d’un système électrique thumbnail

6

284

Tle

étudier la dynamique d’un système électrique

voici le chapitre sur les condensateurs et les systèmes électriques

Know Les piles + Effet Doppler thumbnail

9

248

Tle

Les piles + Effet Doppler

Know Condensateur thumbnail

28

941

Tle

Condensateur

PHYSIQUE spé > Dynamique d’un systèMe electrique > Propriétés

Know Spé PC - Dynamique d’un système électrique thumbnail

17

575

Tle

Spé PC - Dynamique d’un système électrique

Fiche de révision

Know étude dynamique d'un système électrique thumbnail

30

768

Tle

étude dynamique d'un système électrique

électricité, condensateur, charge et décharge dipôle RC

Know Décharge - Circuit RC thumbnail

69

1744

Tle

Décharge - Circuit RC

PHYSIQUE spé > Dynamique d’un systèMe electrique > Propriétés

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Ranked #1 Education App

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

21 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 17 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Matières

Physique/Chimie

Propriétés physico-chimiques

Ondes et signaux

Dynamique d’un circuit électrique et capteurs capacitifs



Physique/Chimie

•

3 434

•

20 mars 2023

•

4 pages

Exercice Dynamique d'un Système Électrique Terminale - Circuit RC, Lois de Kirchhoff et Condensateur Cours PDF

user profile picture

melanolefish

@melanolefish

• La dynamique d'un système électrique implique l'étude des courants, tensions et charges dans les circuits.
• Les lois fondamentales comme la loi d'Ohm et les lois de Kirchhoff régissent le comportement des circuits électriques.
• Le condensateur est un... Affiche plus

- Physique - Dynamique d'un système électrique RAPPEL: L'intensité du courant électrique est un débit de charges électriques : dq dt i= char

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Le condensateur et le circuit RC

Cette section introduit le condensateur, un composant électrique fondamental, et le circuit RC, un élément clé dans l'étude de la dynamique d'un système électrique terminale.

Le condensateur est décrit comme deux surfaces conductrices (armatures) séparées par un isolant (diélectrique). Sa capacité à stocker des charges électriques est caractérisée par sa capacité, mesurée en farads. La relation entre la charge accumulée, la capacité et la tension est présentée.

Le circuit RC, formé par l'association en série d'un condensateur et d'une résistance, est introduit. Ce circuit est crucial pour comprendre les phénomènes de charge et de décharge dans les systèmes électriques.

Définition: Un condensateur est un composant électrique constitué de deux surfaces conductrices séparées par un isolant, capable de stocker des charges électriques.

Exemple: Les condensateurs usuels ont des capacités allant de quelques nanofarads (nF) à quelques microfarads (μF).

Ces concepts sont essentiels pour résoudre des exercices corrigés de circuit RC en Terminale et comprendre le cours de physique sur l'électricité en Terminale.

- Physique - Dynamique d'un système électrique RAPPEL: L'intensité du courant électrique est un débit de charges électriques : dq dt i= char

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Charge d'un condensateur dans un circuit RC

Cette partie détaille le processus de charge d'un condensateur dans un circuit RC, un sujet fréquent dans les exercices corrigés de circuit RC en Terminale.

L'analyse commence par l'application de la loi des mailles et de la loi d'Ohm pour établir l'équation différentielle régissant la charge du condensateur. La solution de cette équation est présentée, montrant l'évolution exponentielle de la tension aux bornes du condensateur.

Le concept de temps caractéristique τ = RC est introduit, définissant le temps nécessaire pour que la tension atteigne 63% de sa valeur finale. Deux méthodes pour déterminer ce temps caractéristique sont expliquées.

Highlight: Le temps caractéristique τ = RC est un paramètre crucial pour comprendre la dynamique de charge et de décharge d'un circuit RC.

Vocabulaire: Le régime permanent est atteint après environ 5τ, lorsque la tension du condensateur est pratiquement stabilisée.

Ces notions sont essentielles pour résoudre des problèmes impliquant des équations différentielles RC en fonction de i(t) et comprendre le cours sur les dipôles RC en terminale S.

- Physique - Dynamique d'un système électrique RAPPEL: L'intensité du courant électrique est un débit de charges électriques : dq dt i= char

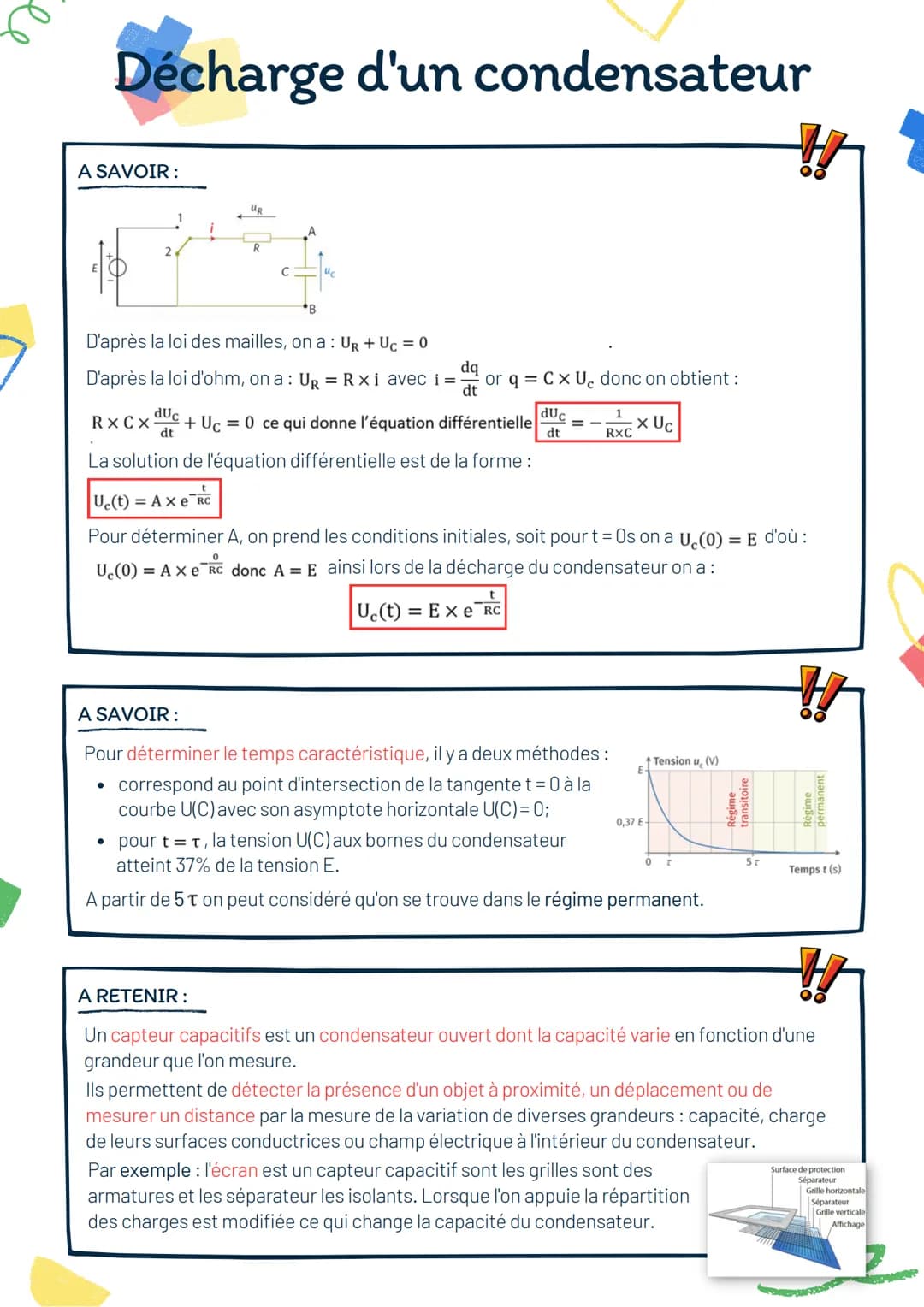

Décharge d'un condensateur dans un circuit RC

Cette section aborde le processus de décharge d'un condensateur dans un circuit RC, un aspect important du cours sur les condensateurs en Terminale.

L'analyse suit une approche similaire à celle de la charge, en utilisant les lois de Kirchhoff pour établir l'équation différentielle décrivant la décharge. La solution de cette équation montre une décroissance exponentielle de la tension aux bornes du condensateur.

Le temps caractéristique τ = RC joue à nouveau un rôle crucial, cette fois indiquant le temps nécessaire pour que la tension chute à 37% de sa valeur initiale. Les méthodes pour déterminer ce temps caractéristique sont rappelées.

Highlight: Après 5τ, on considère que le condensateur est pratiquement déchargé et que le circuit est en régime permanent.

Exemple: Les capteurs capacitifs, basés sur des condensateurs ouverts, utilisent les principes de charge et décharge pour mesurer diverses grandeurs physiques.

Ces connaissances sont fondamentales pour comprendre le fonctionnement des circuits RC et résoudre des exercices corrigés de circuit RC en Terminale PDF.

- Physique - Dynamique d'un système électrique RAPPEL: L'intensité du courant électrique est un débit de charges électriques : dq dt i= char

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

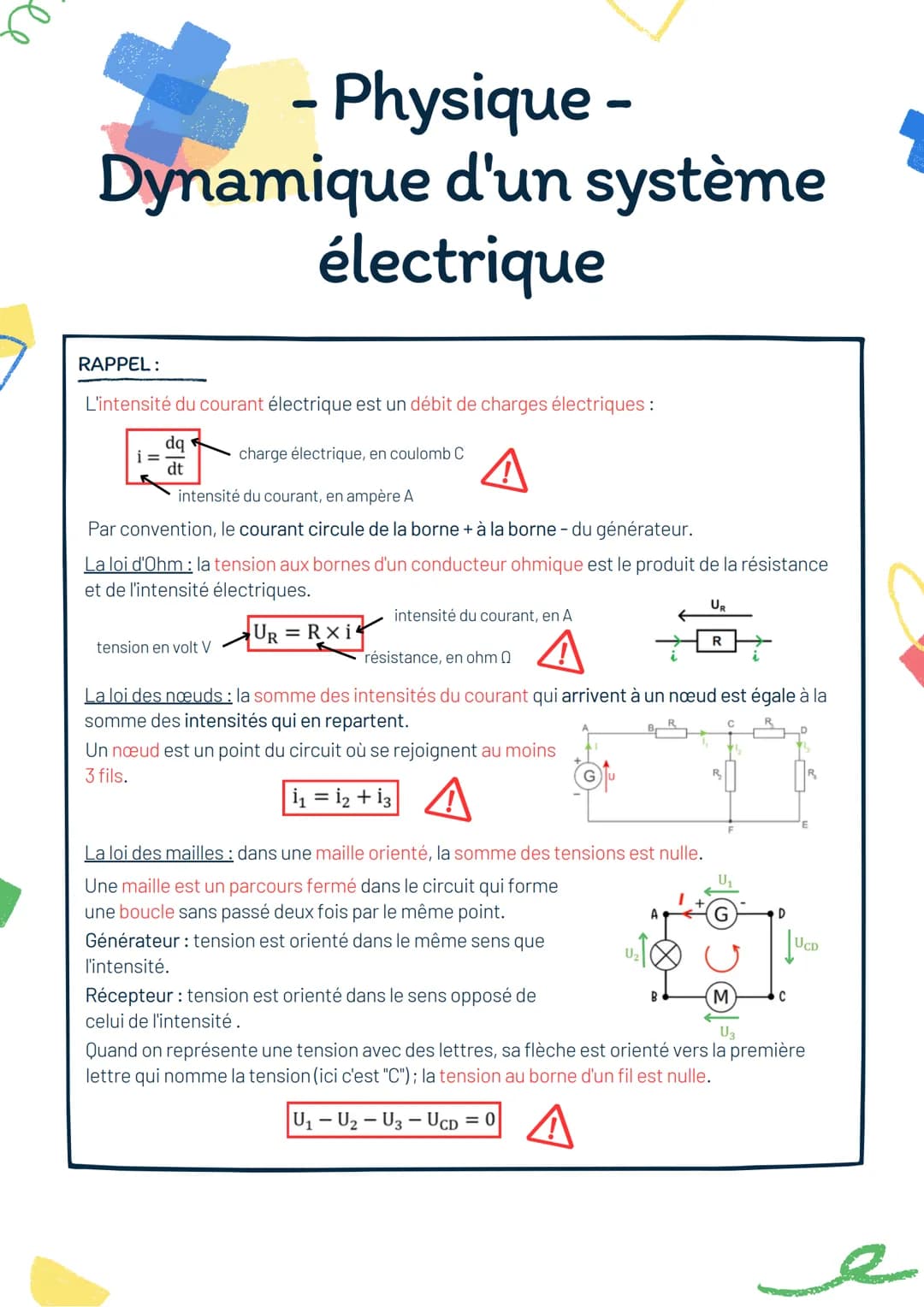

Rappels sur les concepts de base en électricité
