Comprendre le circuit électrique : Guide simplifié pour débutants

Les circuits électriques

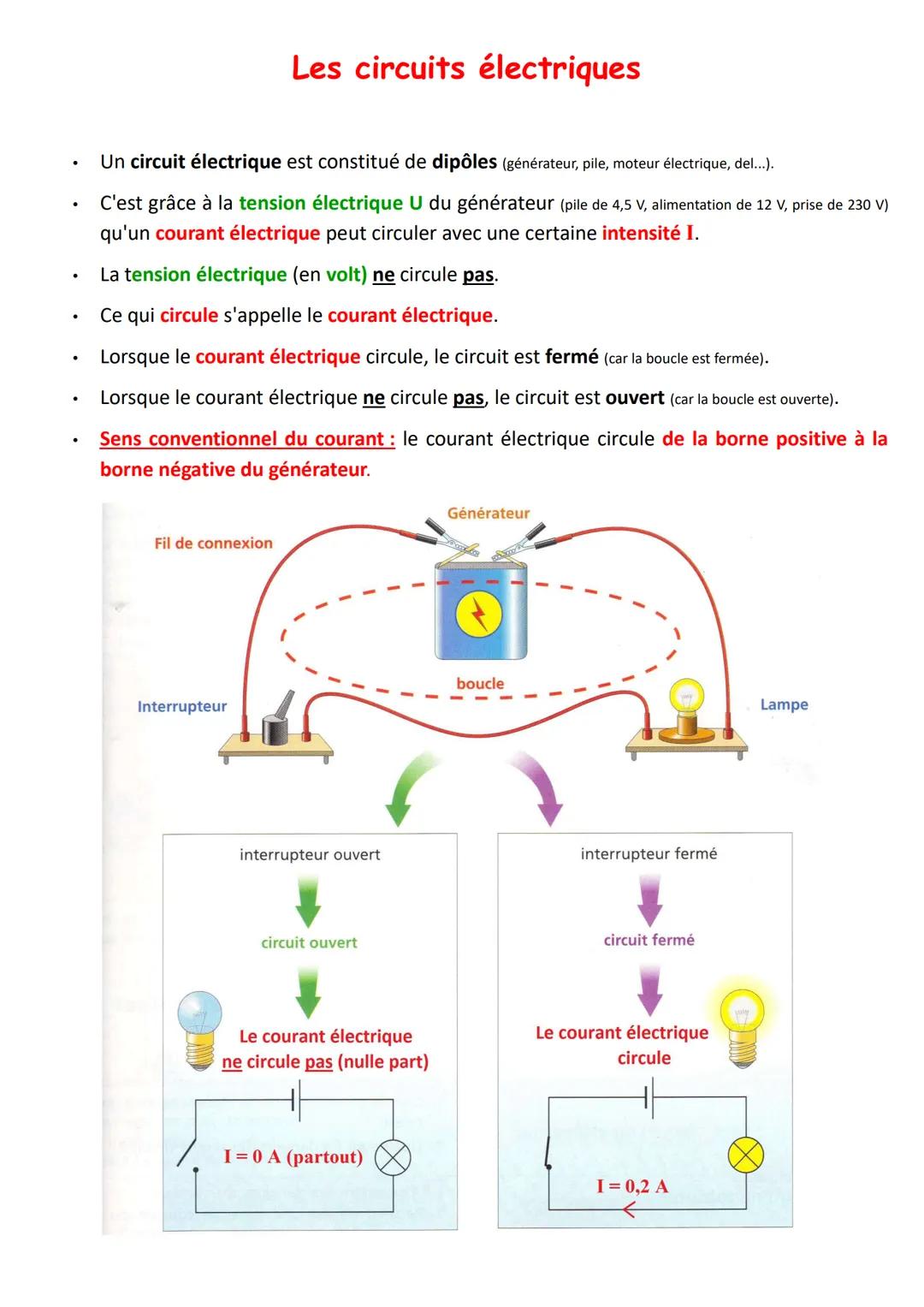

Tu sais ce qui fait qu'une lampe s'allume quand tu appuies sur l'interrupteur ? C'est grâce au circuit électrique ! Un circuit, c'est comme une route pour l'électricité, composé de différents éléments qu'on appelle des dipôles (pile, lampe, moteur...).

La tension électrique (mesurée en volts), c'est ce qui pousse le courant électrique à circuler dans le circuit. Attention : la tension ne bouge pas, c'est le courant qui circule ! C'est comme la pression dans un tuyau d'arrosage.

Quand l'interrupteur est fermé, le circuit forme une boucle complète et le courant peut passer. Quand il est ouvert, la boucle est cassée et rien ne fonctionne. Le courant va toujours de la borne positive vers la borne négative du générateur.

💡 Astuce : Pense au circuit comme à une piste de course - si elle est coupée quelque part, les voitures (le courant) ne peuvent pas faire le tour !

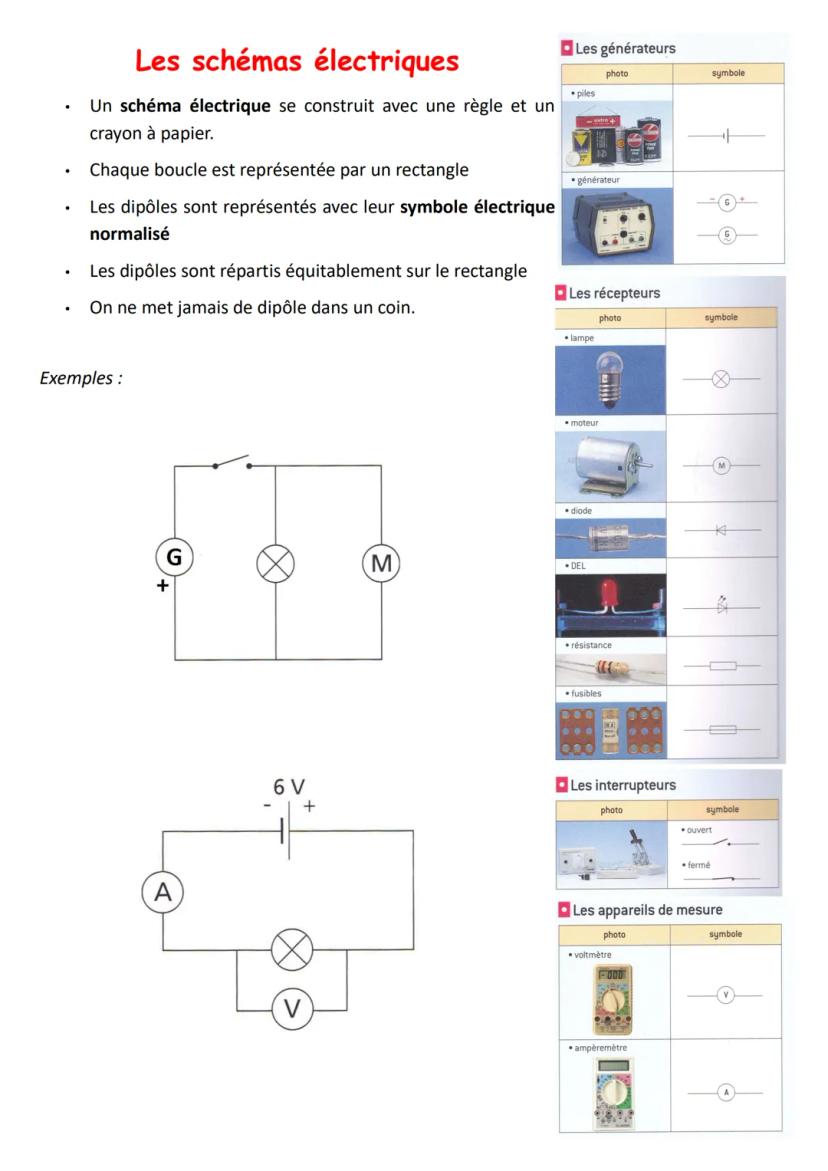

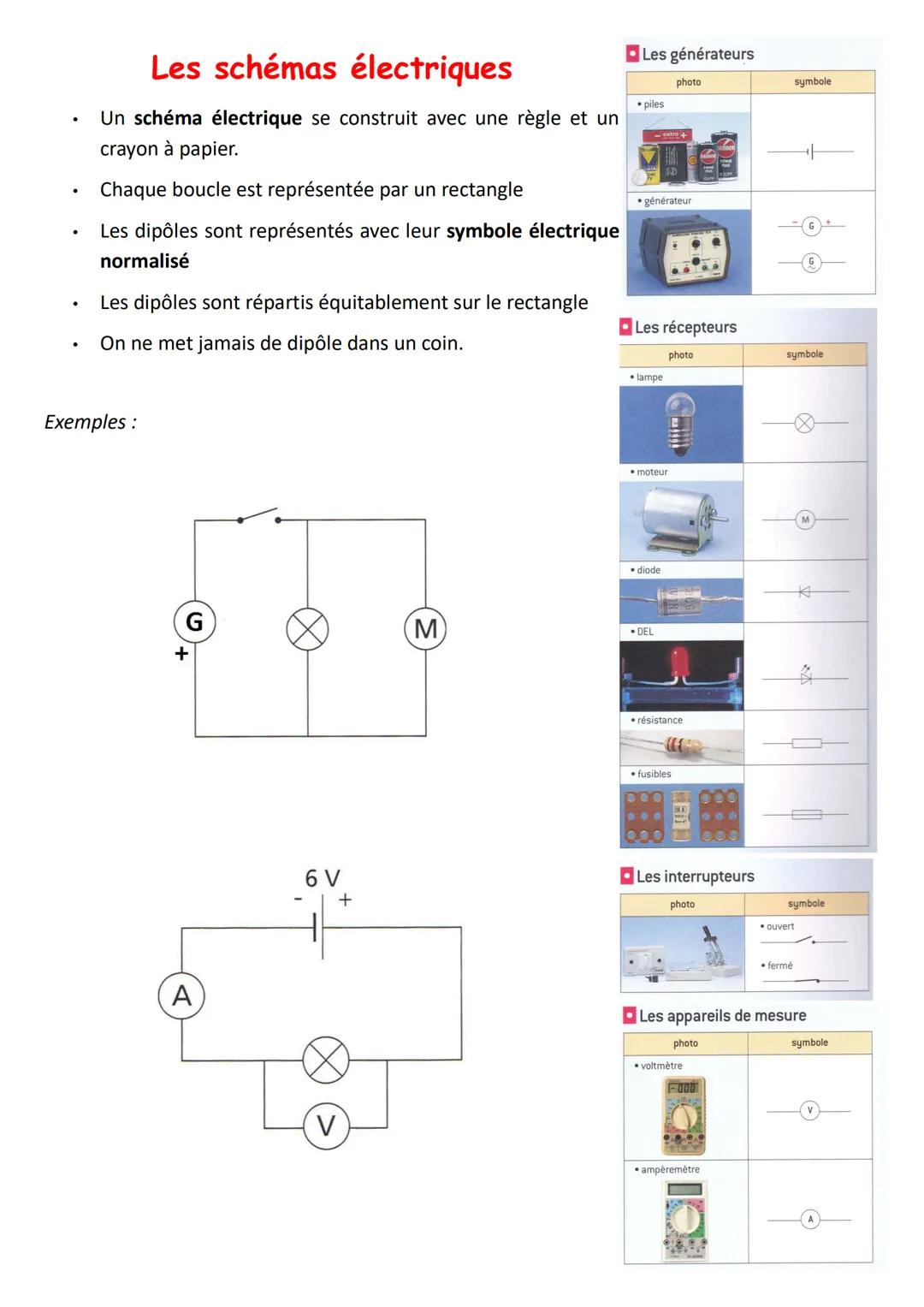

Les schémas électriques

Pour dessiner un circuit électrique, on ne fait pas n'importe quoi ! Il faut utiliser les symboles électriques normalisés - c'est le langage universel de l'électricité.

Chaque circuit se dessine dans un rectangle avec une règle et un crayon. Les dipôles sont répartis équitablement sur les côtés, jamais dans les coins. C'est comme organiser des meubles dans une pièce - il faut que ce soit équilibré !

Ces schémas permettent à tous les électriciens du monde de se comprendre, que ce soit en France, au Japon ou au Brésil.

⚠️ Important : Un schéma mal fait = des erreurs de montage. Prends ton temps pour bien dessiner !

Permutation et ajout de dipôles

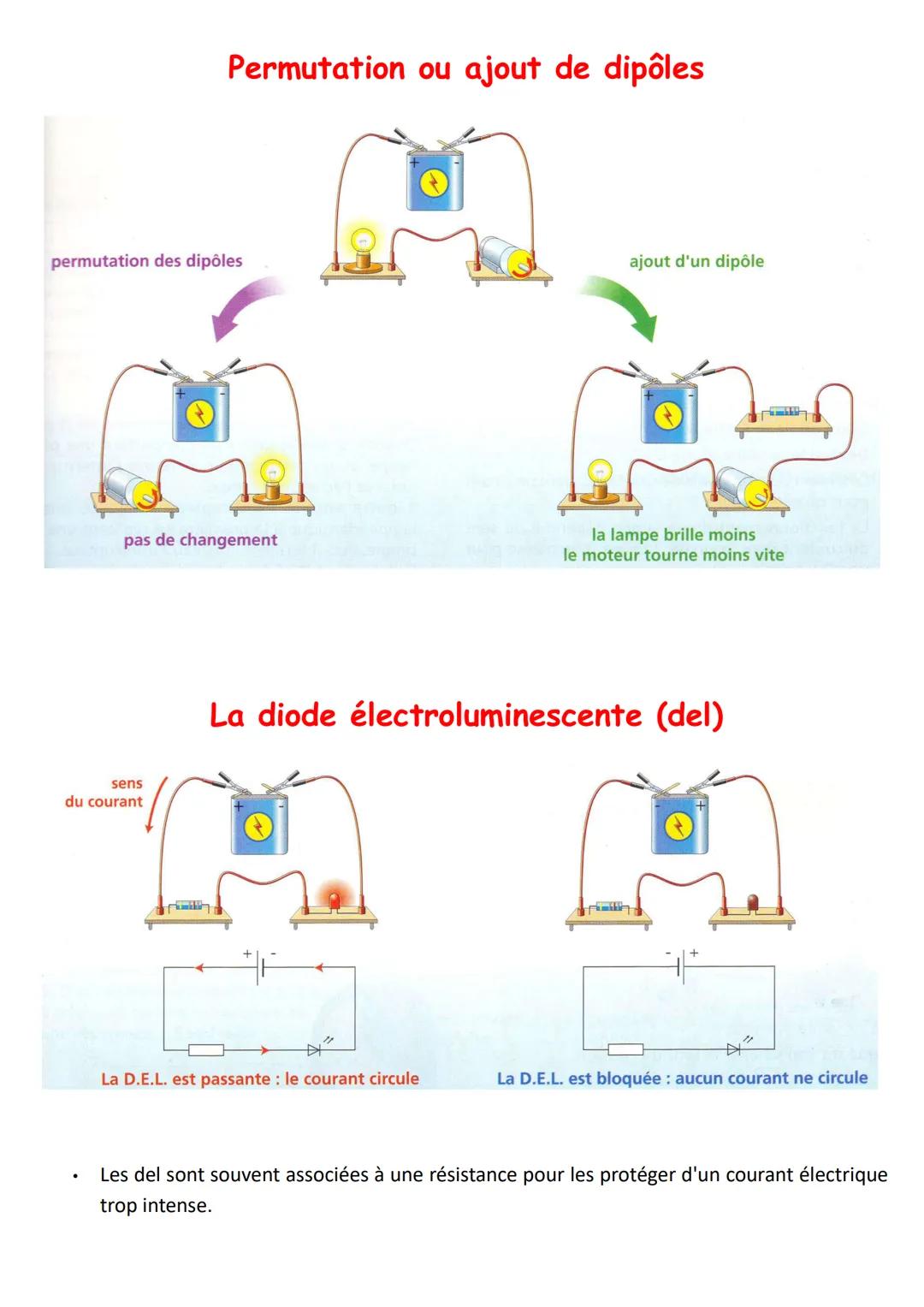

Devine quoi ? Tu peux changer l'ordre des dipôles dans un circuit en série sans que ça change quoi que ce soit ! C'est comme changer l'ordre des perles sur un collier.

Par contre, si tu ajoutes un dipôle, là ça change tout ! La lampe va briller moins fort et le moteur tourner moins vite. Pourquoi ? Parce qu'ils doivent se "partager" l'énergie.

La diode électroluminescente (DEL) est un composant spécial : elle ne laisse passer le courant que dans un sens. Si tu la branches à l'envers, elle bloque tout ! On la protège souvent avec une résistance.

🔧 Bon à savoir : Les DEL sont les petites lumières colorées qu'on trouve dans nos appareils électroniques !

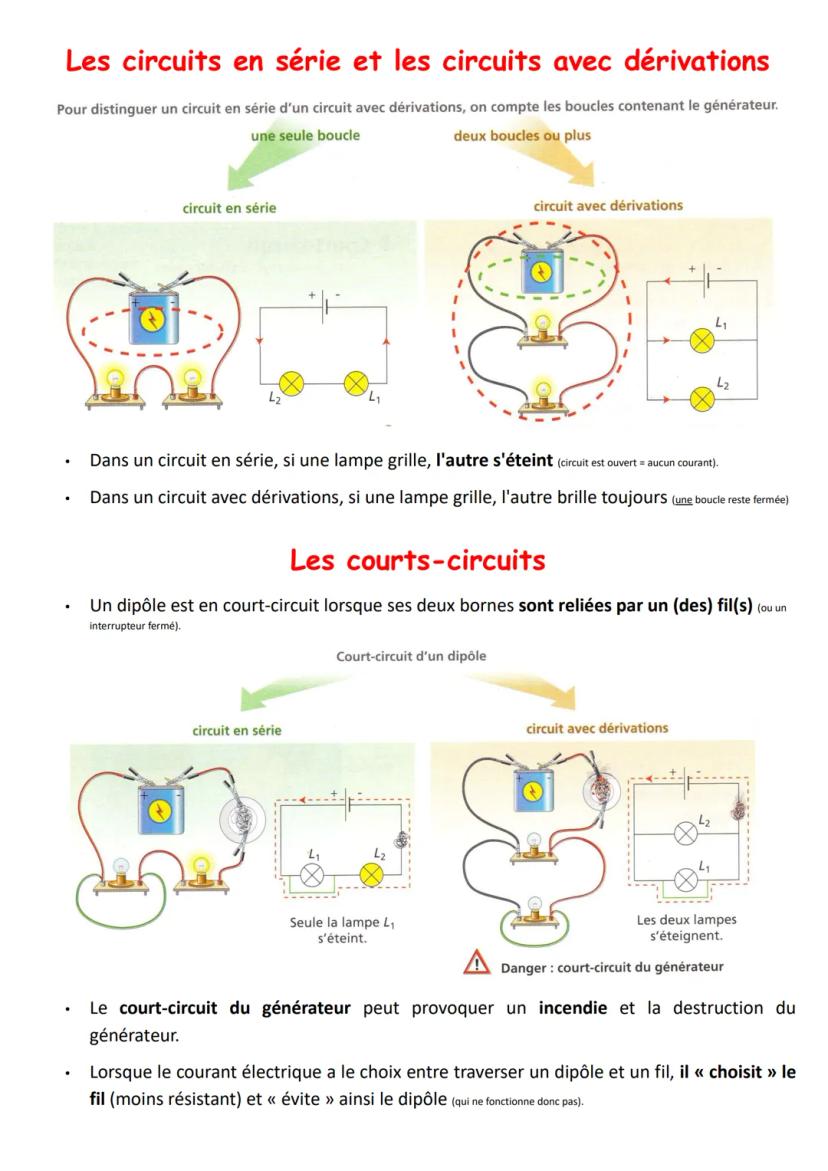

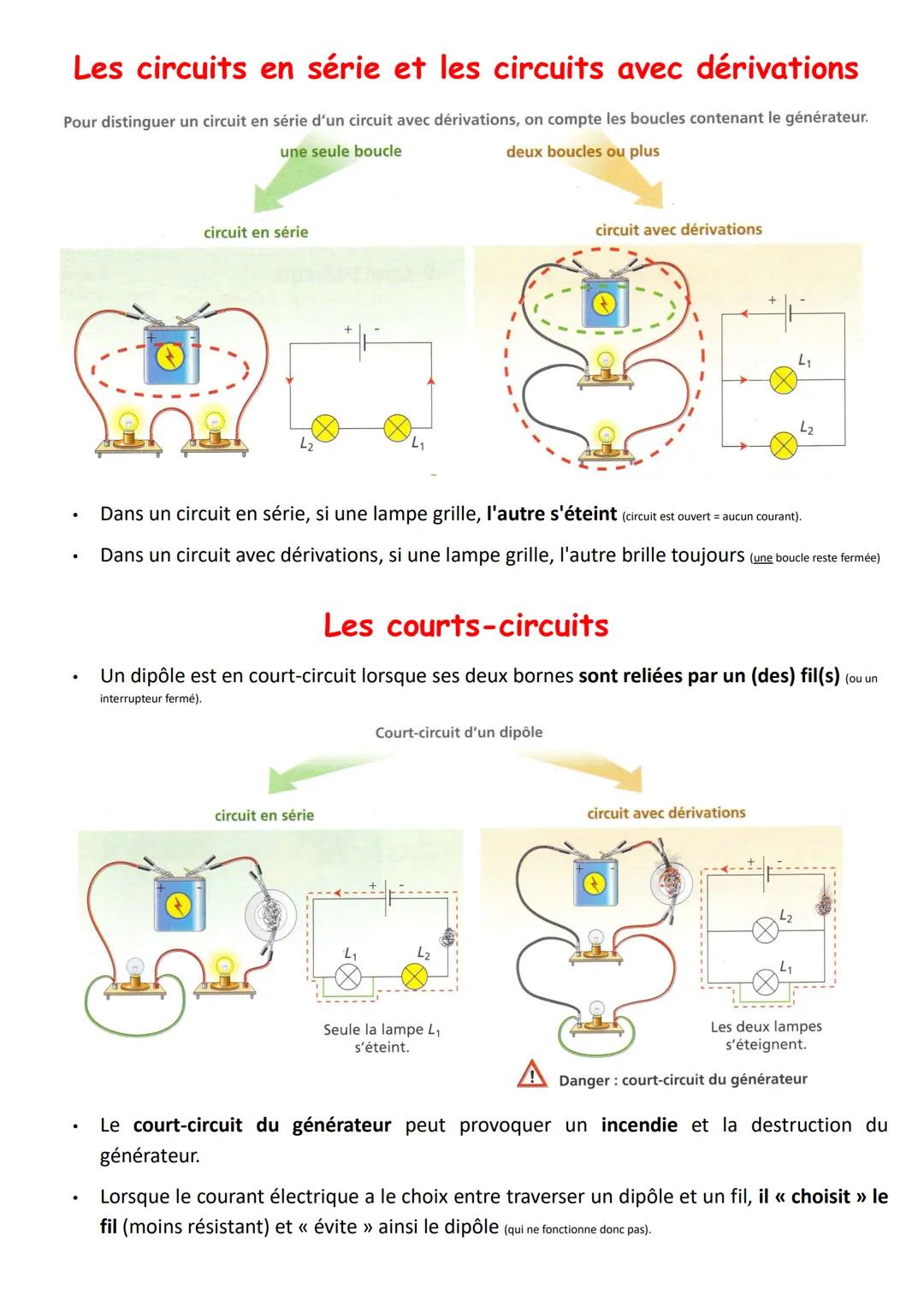

Circuits en série et circuits avec dérivations

Comment reconnaître ces deux types de circuits ? C'est simple : compte les boucles qui contiennent le générateur !

Une seule boucle = circuit en série. Les dipôles sont comme des wagons d'un train : si l'un tombe en panne, tout s'arrête.

Plusieurs boucles = circuit avec dérivations. C'est comme un réseau routier : si une route est fermée, on peut passer par une autre !

Attention au court-circuit ! Quand un fil relie directement les deux bornes d'un dipôle, le courant "triche" et passe par le fil plutôt que par le dipôle. Le court-circuit du générateur, c'est très dangereux - ça peut provoquer un incendie !

⚠️ Danger : Ne jamais relier directement les bornes + et - d'une pile avec un fil !

L'intensité et la tension - Les mesures électriques

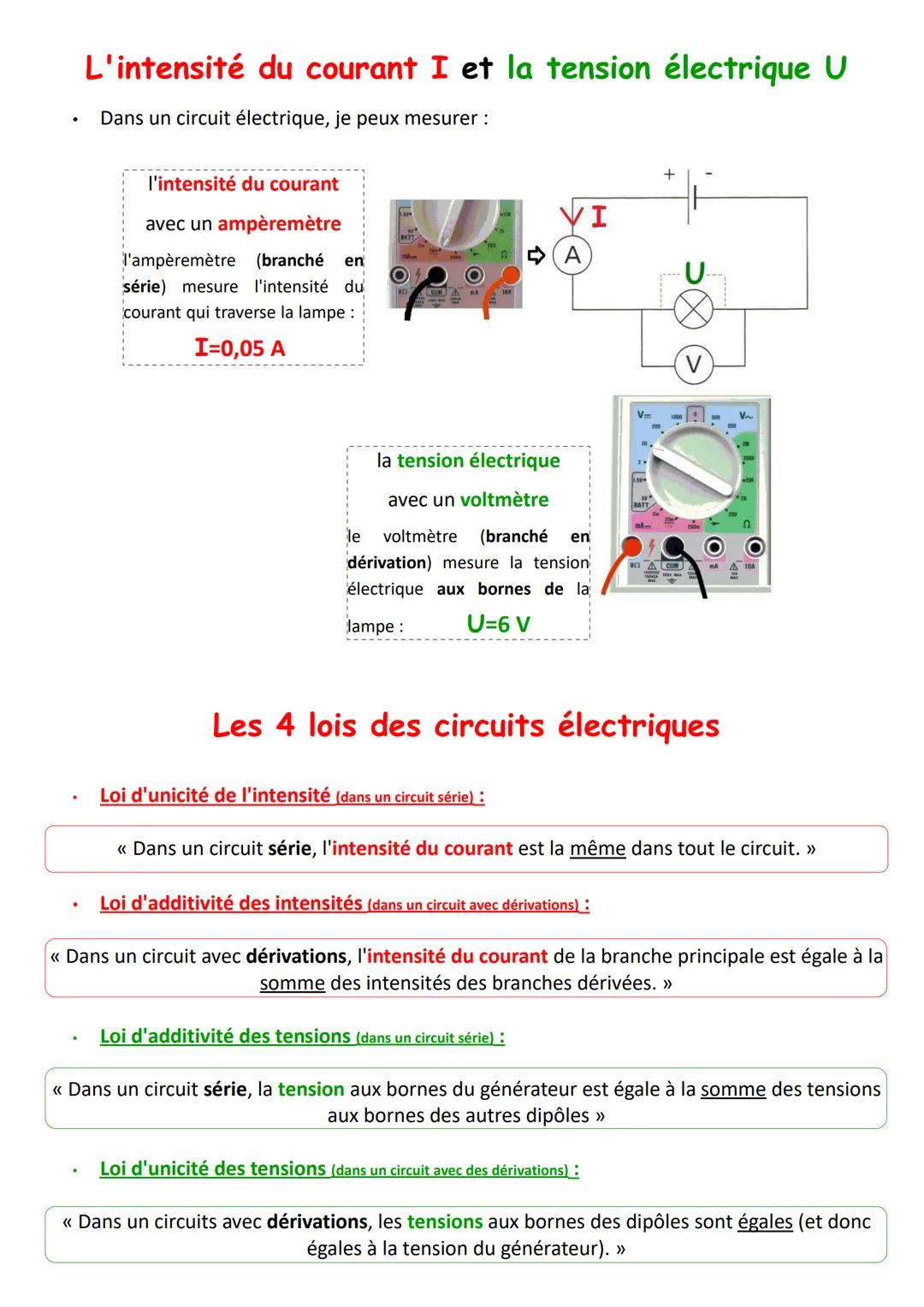

Pour mesurer ce qui se passe dans un circuit, on a deux appareils magiques ! L'ampèremètre mesure l'intensité du courant (en ampères) et se branche en série. Le voltmètre mesure la tension électrique (en volts) et se branche en dérivation.

Il existe 4 lois super importantes à retenir. Dans un circuit en série : même intensité partout, mais les tensions s'additionnent. Dans un circuit avec dérivations : même tension partout, mais les intensités s'additionnent.

Ces lois permettent de prévoir ce qui va se passer avant même de construire le circuit !

📏 Astuce : L'ampèremètre = comme un péage sur l'autoroute (en série). Le voltmètre = comme un panneau au bord de la route (en dérivation) !

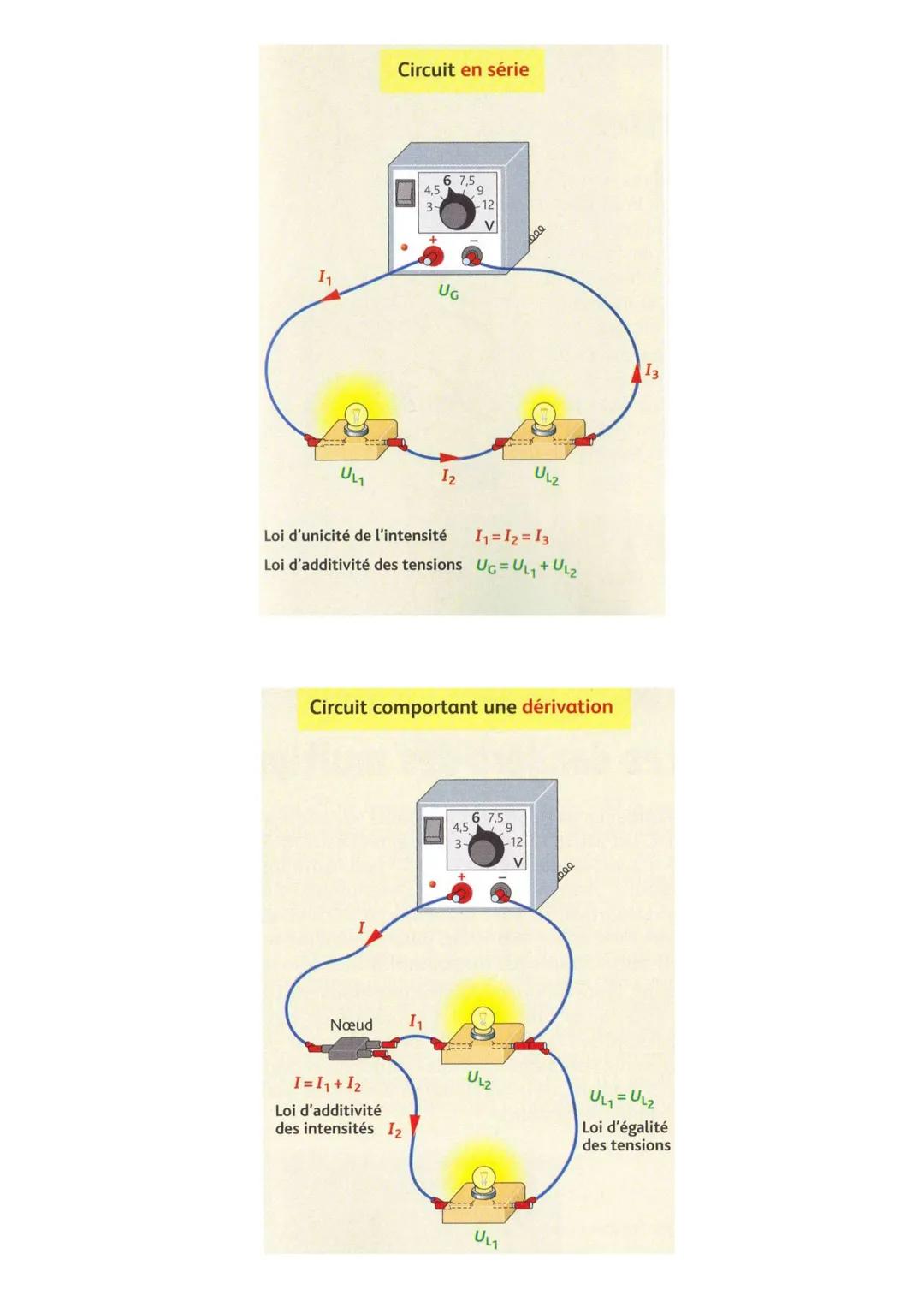

Les lois en action

Regarde ces schémas : ils montrent concrètement comment appliquer les 4 lois ! Dans le circuit en série, l'intensité est la même partout $I₁ = I₂ = I₃$ et les tensions s'additionnent (UG = UL1 + UL2).

Dans le circuit avec dérivations, on trouve des nœuds où le courant se divise. L'intensité totale égale la somme des intensités des branches $I = I₁ + I₂$. La tension est identique aux bornes des deux lampes (UL1 = UL2).

Ces lois te permettent de calculer n'importe quelle valeur manquante dans un circuit !

🧮 Calcul : Si tu connais deux valeurs, tu peux toujours trouver la troisième grâce aux lois !

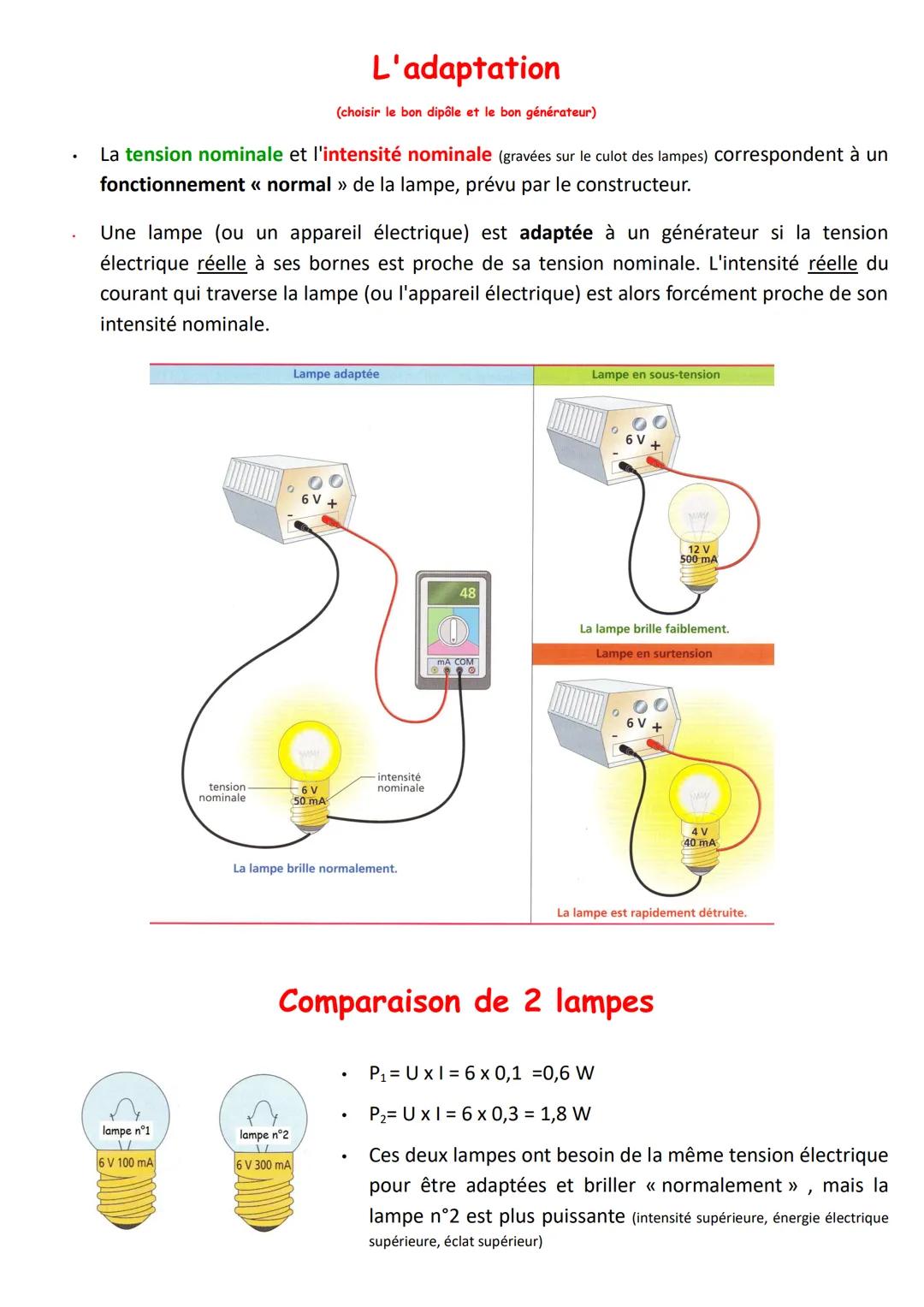

L'adaptation des dipôles

Chaque lampe a ses caractéristiques nominales gravées sur son culot (tension et intensité prévues par le fabricant). Une lampe est adaptée quand elle reçoit sa tension nominale.

Une lampe en sous-tension brille faiblement (comme avec une pile usée). Une lampe en surtension brille très fort mais se détruit rapidement (comme brancher une lampe 6V sur une pile 12V).

La puissance électrique $P = U × I$ indique la "force" d'un dipôle. Plus elle est élevée, plus la lampe éclaire fort ou le moteur tourne vite.

💡 Comparaison : C'est comme adapter la nourriture à un animal - un lapin ne peut pas manger la même chose qu'un éléphant !

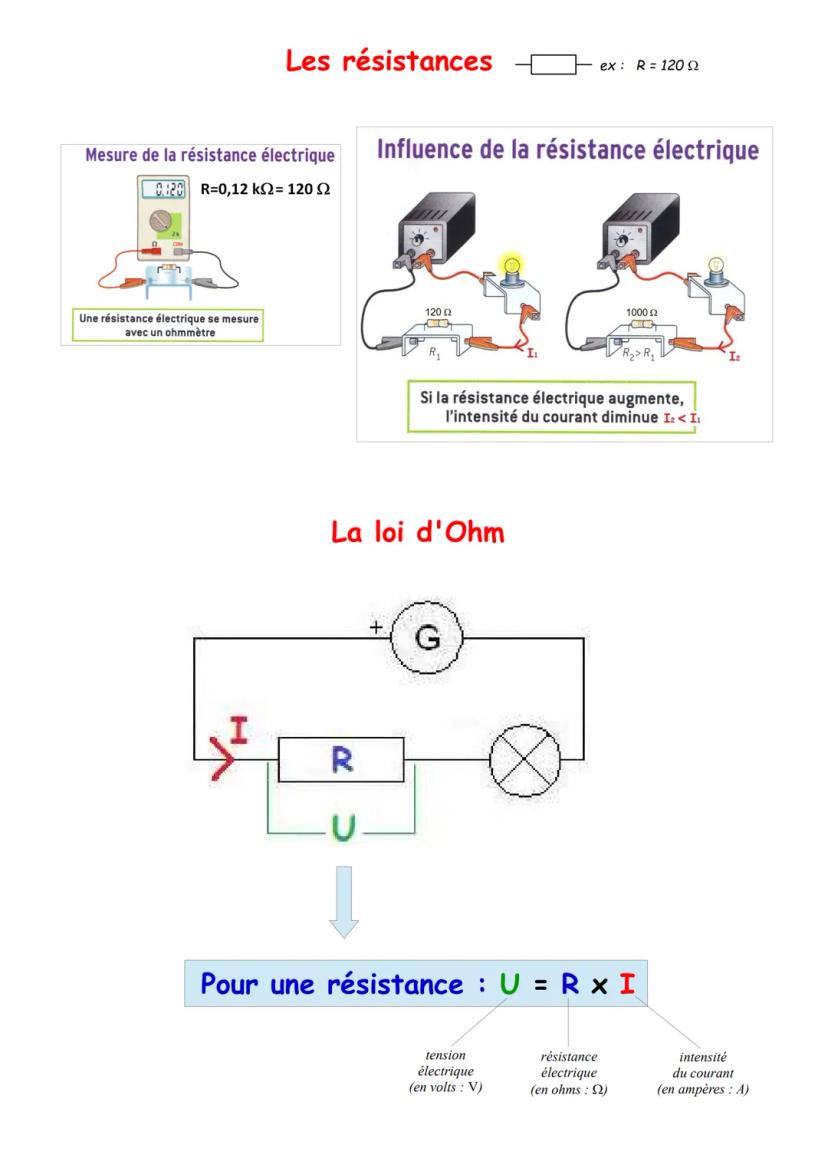

Les résistances et la loi d'Ohm

Une résistance électrique s'oppose au passage du courant, comme un bouchon dans un tuyau. On la mesure en ohms (Ω) avec un ohmmètre.

Plus la résistance est élevée, moins l'intensité est forte. C'est logique : plus c'est difficile de passer, moins il y a de courant qui circule !

La loi d'Ohm est super simple : U = R × I. Cette formule relie la tension, la résistance et l'intensité. Avec deux valeurs, tu peux toujours calculer la troisième !

🔢 Formule magique : U = R × I - Apprends-la par cœur, elle t'aidera toute ta vie !

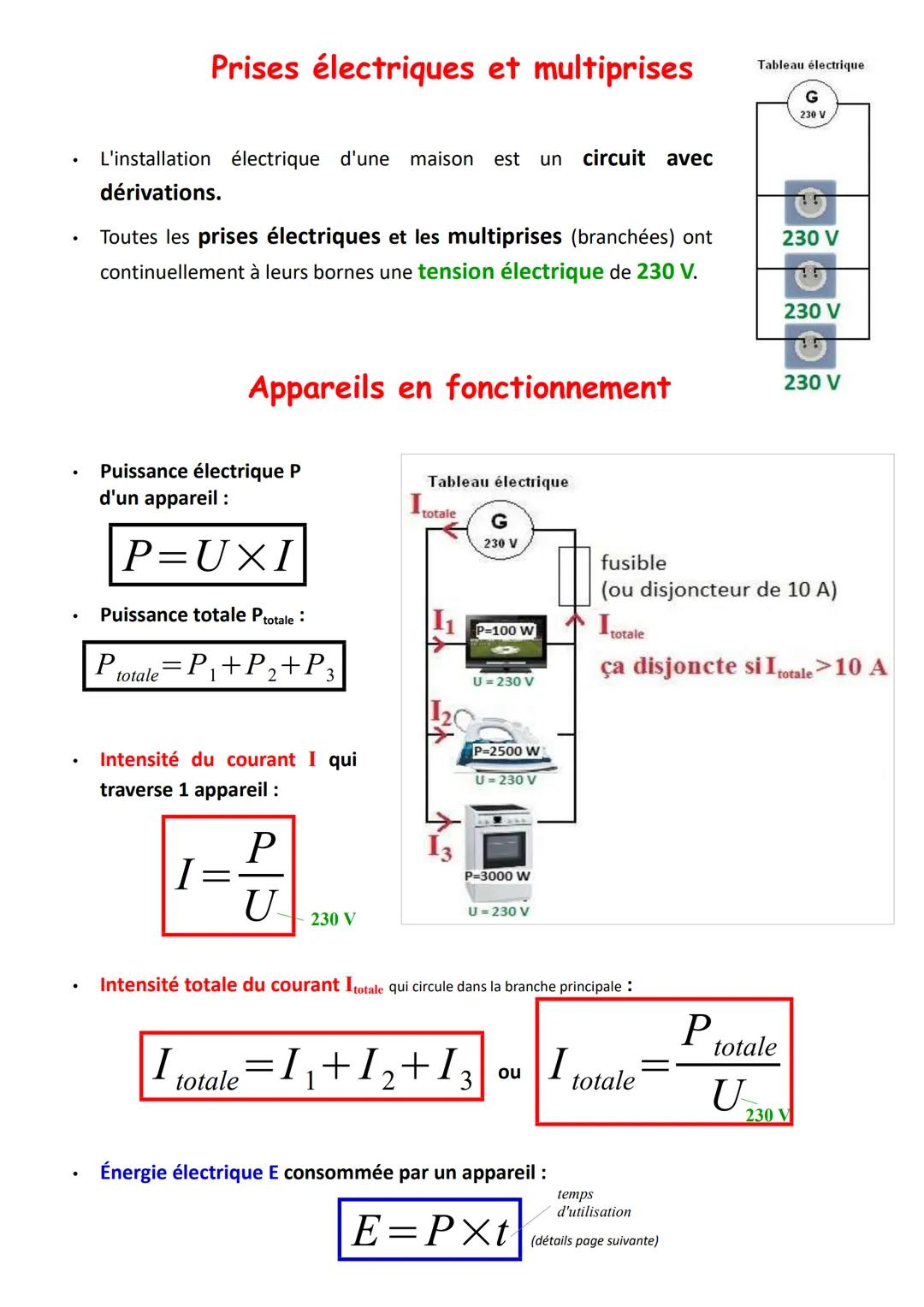

Les prises électriques et multiprises

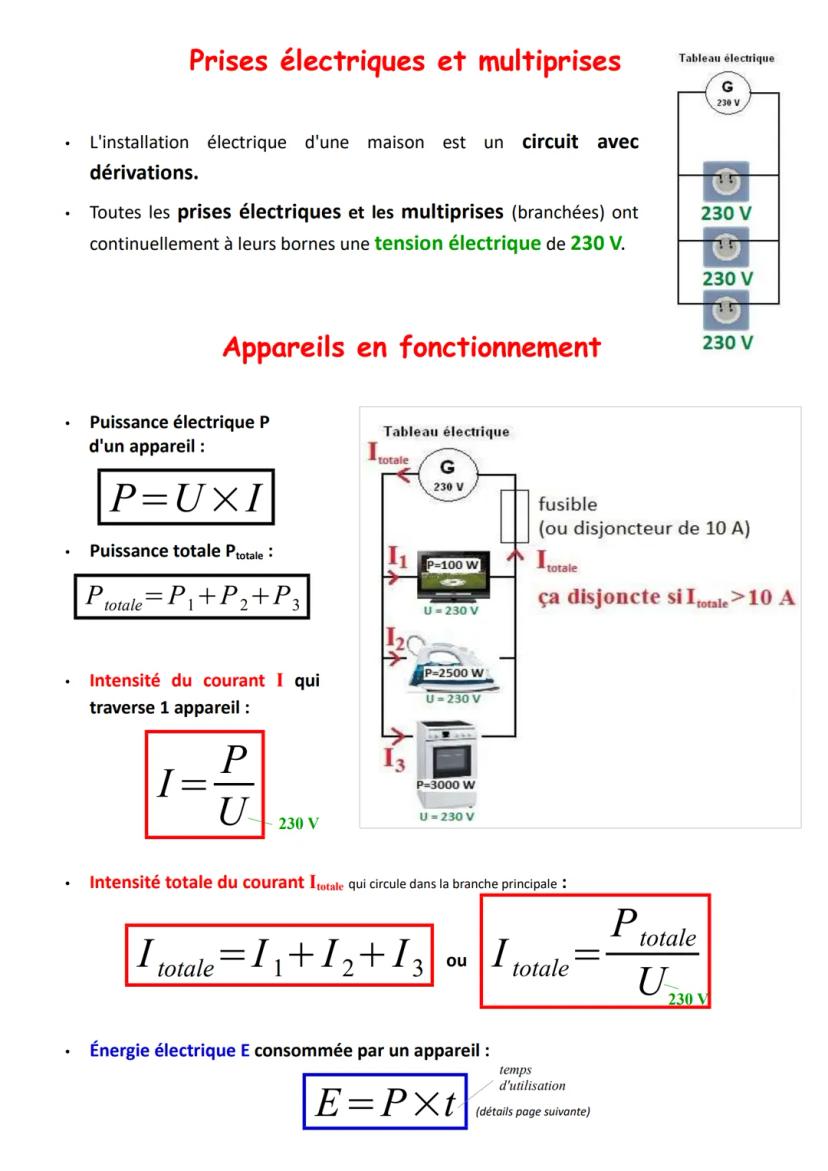

Chez toi, toutes les prises ont une tension de 230 V en permanence grâce au circuit avec dérivations de ta maison. C'est pour ça que tu peux brancher plusieurs appareils en même temps !

La puissance totale de tous tes appareils s'additionne (P totale = P₁ + P₂ + P₃). L'intensité totale aussi ! Si elle dépasse 10 A, le fusible ou le disjoncteur coupe tout pour éviter les dangers.

Pour calculer l'intensité d'un appareil : I = P/U. Pour l'énergie consommée : E = P × t.

⚡ Sécurité : Le disjoncteur, c'est le gardien de ta maison - il protège contre les surcharges !

L'énergie électrique et ta facture

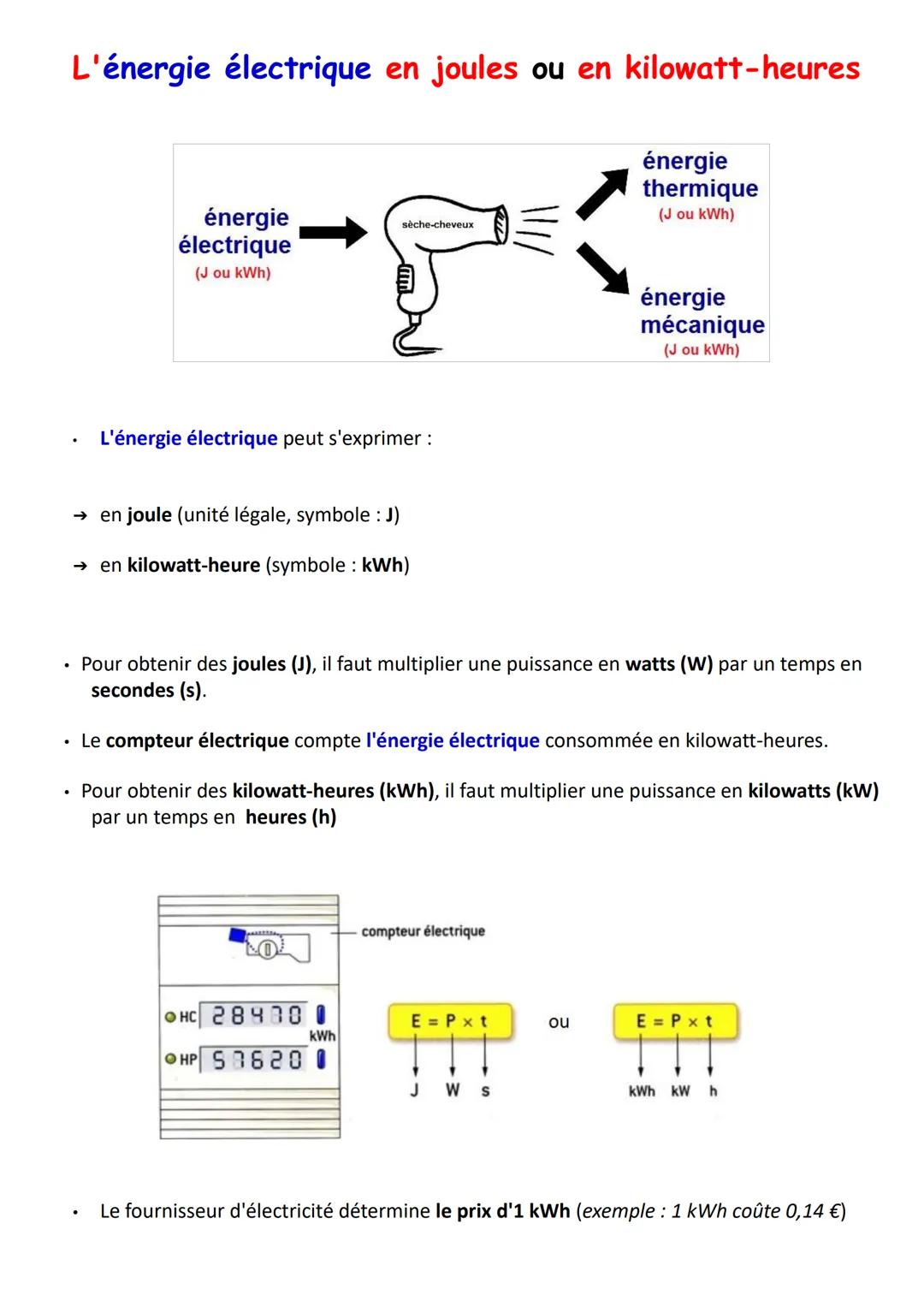

L'énergie électrique peut être exprimée en joules (J) ou en kilowatt-heures (kWh). Les joules, c'est pour les calculs scientifiques. Les kWh, c'est ce qui compte pour ta facture !

Pour les joules : E = P(en watts) × t(en secondes). Pour les kWh : E = P(en kilowatts) × t(en heures). Le compteur électrique de ta maison compte en kWh.

Ton fournisseur d'électricité te fait payer environ 0,14 € par kWh consommé. Plus tu consommes, plus tu paies !

💰 Économie : Éteins les appareils que tu n'utilises pas - chaque kWh économisé, c'est de l'argent en moins sur la facture !
