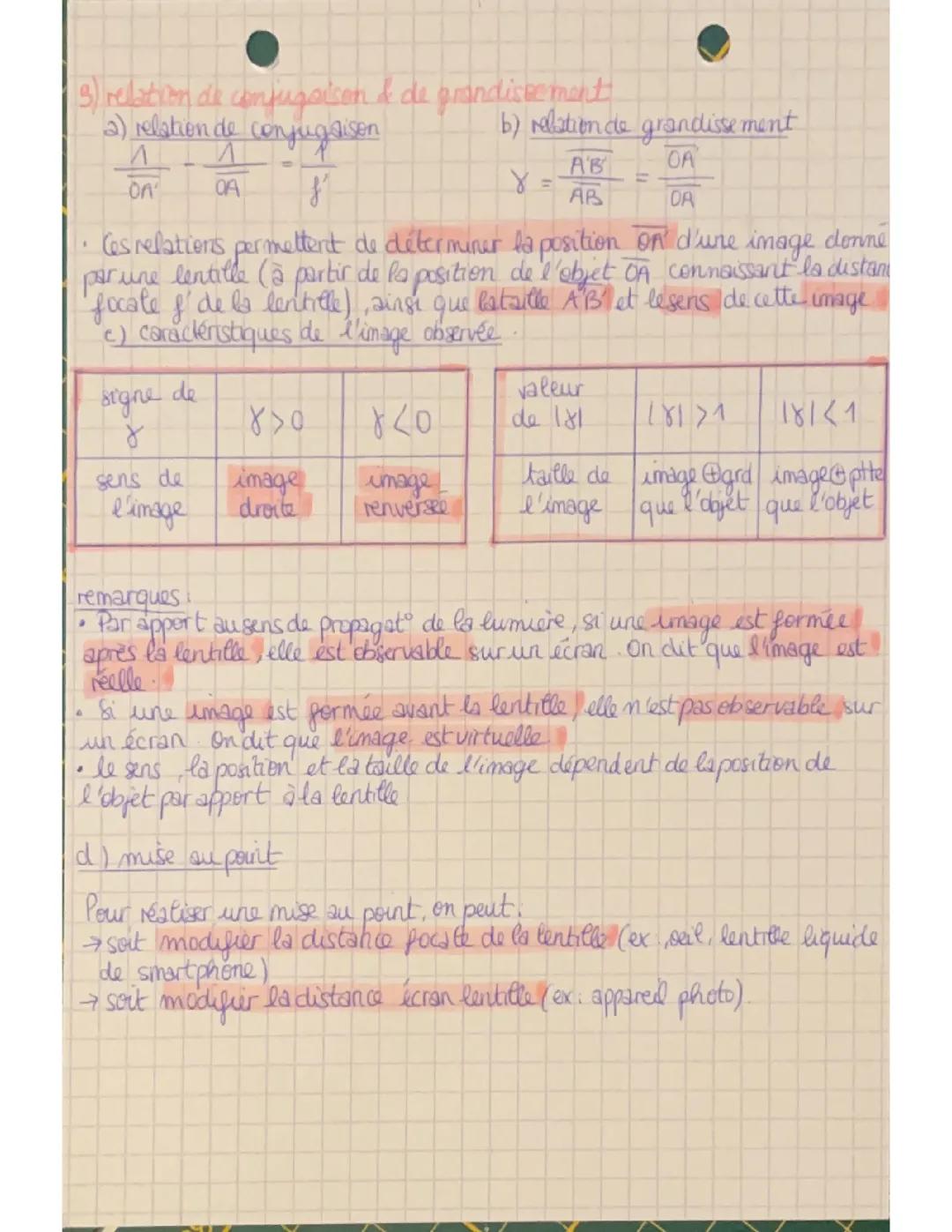

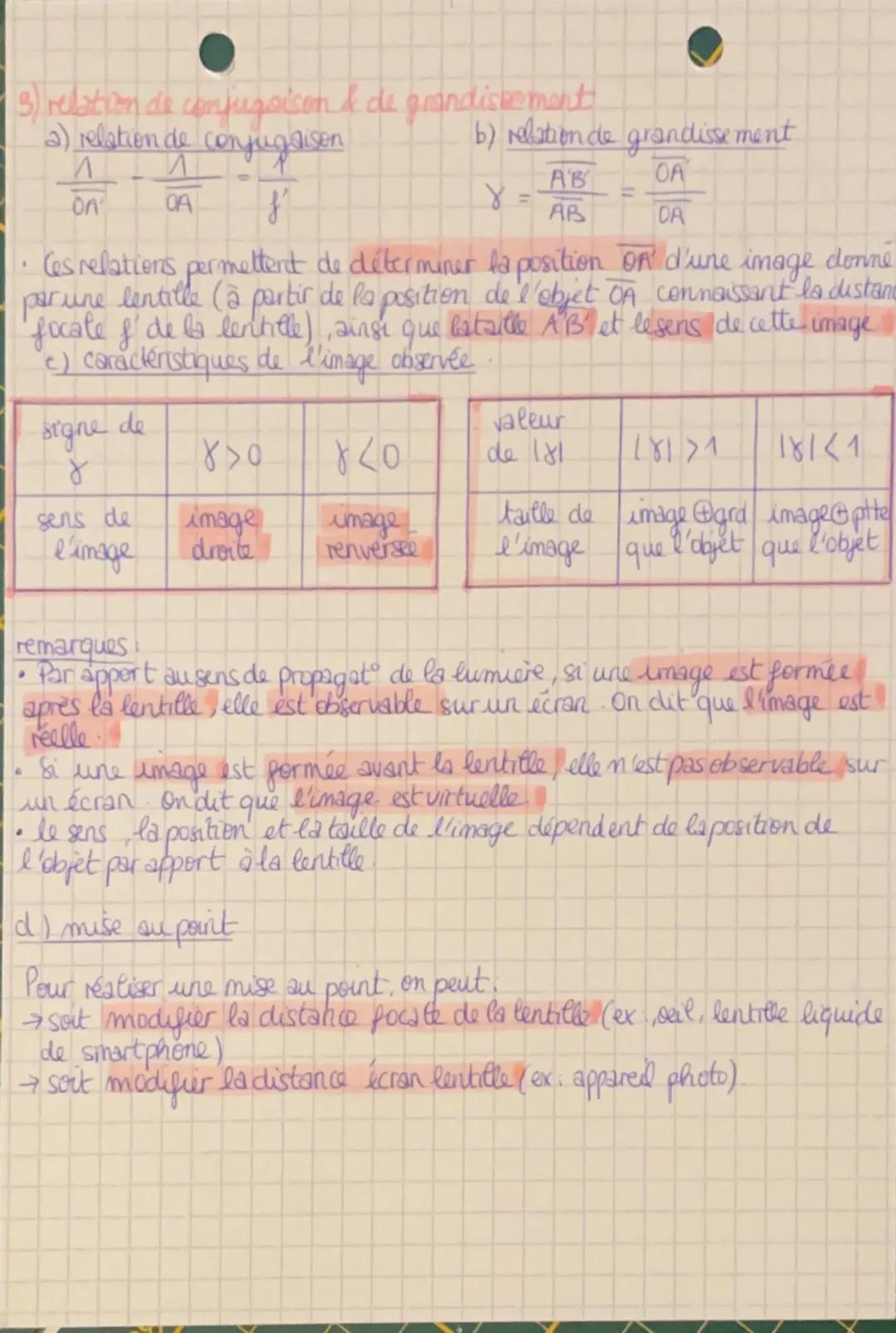

Relations de conjugaison et de grandissement

Les lentilles convergentes nous permettent de déterminer la position et la taille d'une image grâce à des formules mathématiques précises. La relation de conjugaison (1/OA' = 1/OA + 1/f') relie la position de l'objet, de l'image et la distance focale. La relation de grandissement (γ = AB'/AB = OA'/OA) nous indique comment la taille de l'image varie.

Les caractéristiques d'une image formée par une lentille dépendent de plusieurs facteurs. Le signe de OA' détermine si l'image est réelle (positive) ou virtuelle (négative). La valeur de γ nous renseigne sur la taille: si |γ| > 1, l'image est plus grande que l'objet, si |γ| < 1, elle est plus petite. Le signe de γ indique si l'image est droite (positive) ou renversée (négative).

💡 À retenir: Une image formée après la lentille (par rapport au sens de propagation de la lumière) est réelle et observable sur un écran. Une image formée avant la lentille est virtuelle et non observable directement sur un écran.

Pour faire une mise au point, on peut soit modifier la distance focale de la lentille (comme dans l'œil ou les smartphones à lentille liquide), soit ajuster la distance entre l'écran et la lentille (comme dans les appareils photo). Ces ajustements permettent d'obtenir une image nette de l'objet observé.

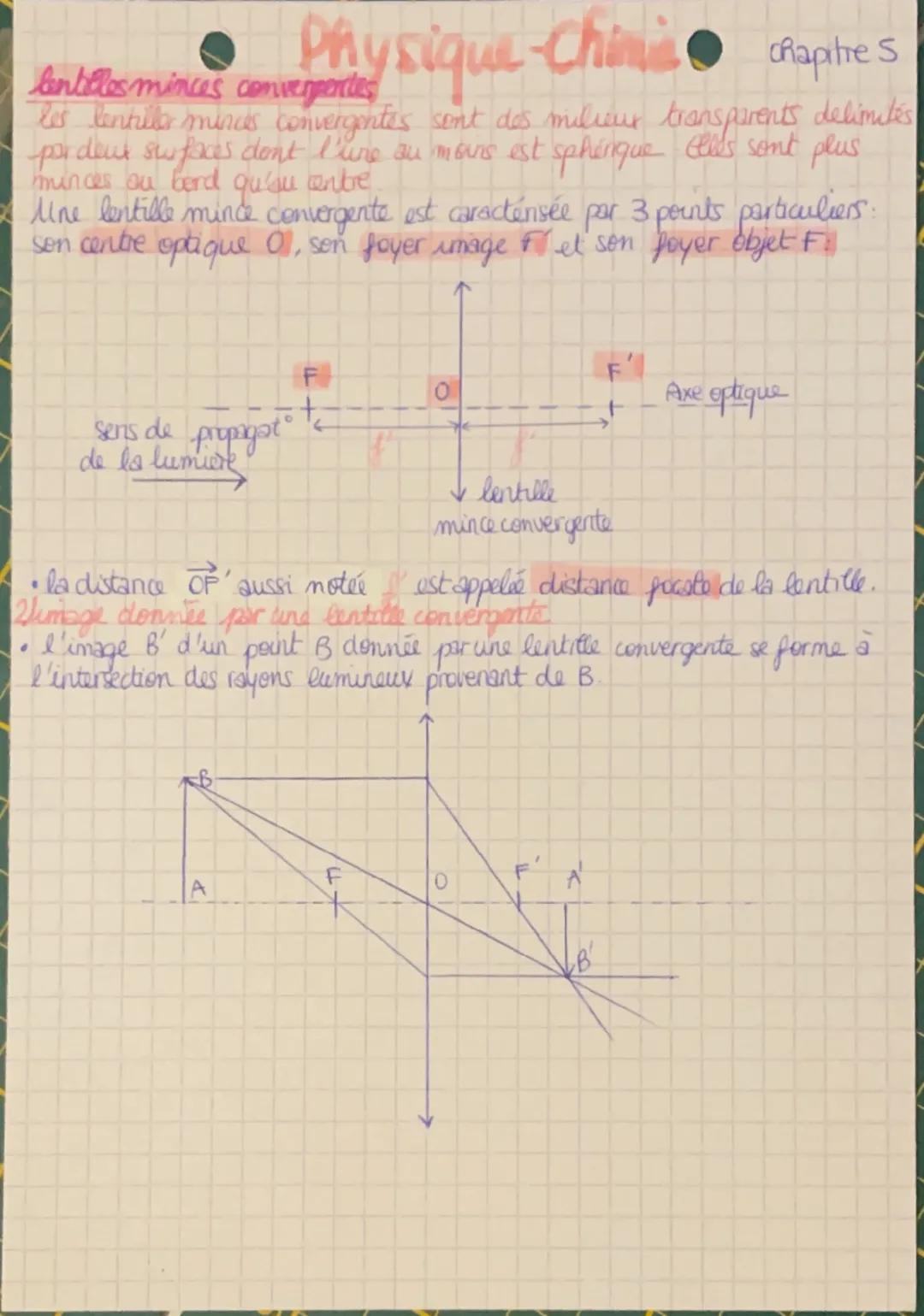

Principes des lentilles convergentes

Les lentilles convergentes sont des milieux transparents délimités par deux surfaces dont au moins une est sphérique. Leur particularité est d'être plus minces au bord qu'au centre, ce qui leur confère leur pouvoir convergent. Tu as sûrement déjà observé une loupe, qui est un exemple parfait de lentille convergente.

Chaque lentille convergente possède trois points caractéristiques essentiels: le centre optique O (point central de la lentille), le foyer image F' et le foyer objet F. La distance entre le centre optique et le foyer image, notée OF' ou simplement f', est appelée distance focale. Cette valeur est fondamentale pour déterminer les propriétés de la lentille.

Pour construire l'image B' d'un point B à travers une lentille convergente, on utilise le principe d'intersection des rayons lumineux. L'image se forme exactement à l'endroit où les rayons lumineux issus du point B se croisent après avoir traversé la lentille. Cette construction graphique te permet de visualiser concrètement comment se forme une image.

🔍 Astuce pratique: Pour construire graphiquement l'image d'un objet, trace toujours au moins deux rayons particuliers: celui qui passe par le centre optique (non dévié) et celui qui passe par le foyer (ressort parallèle à l'axe optique).
