Les Dioptres et les Lentilles Minces

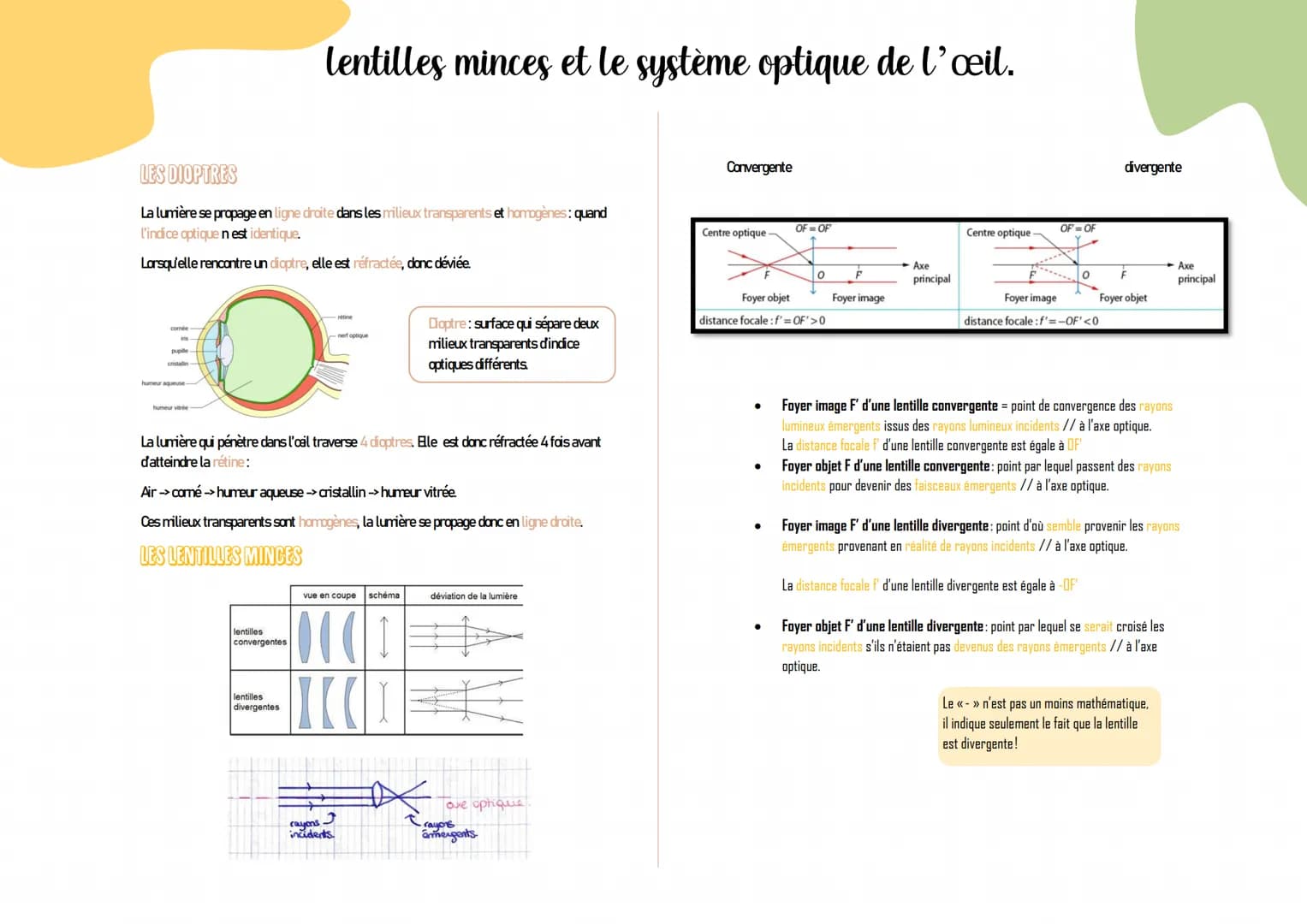

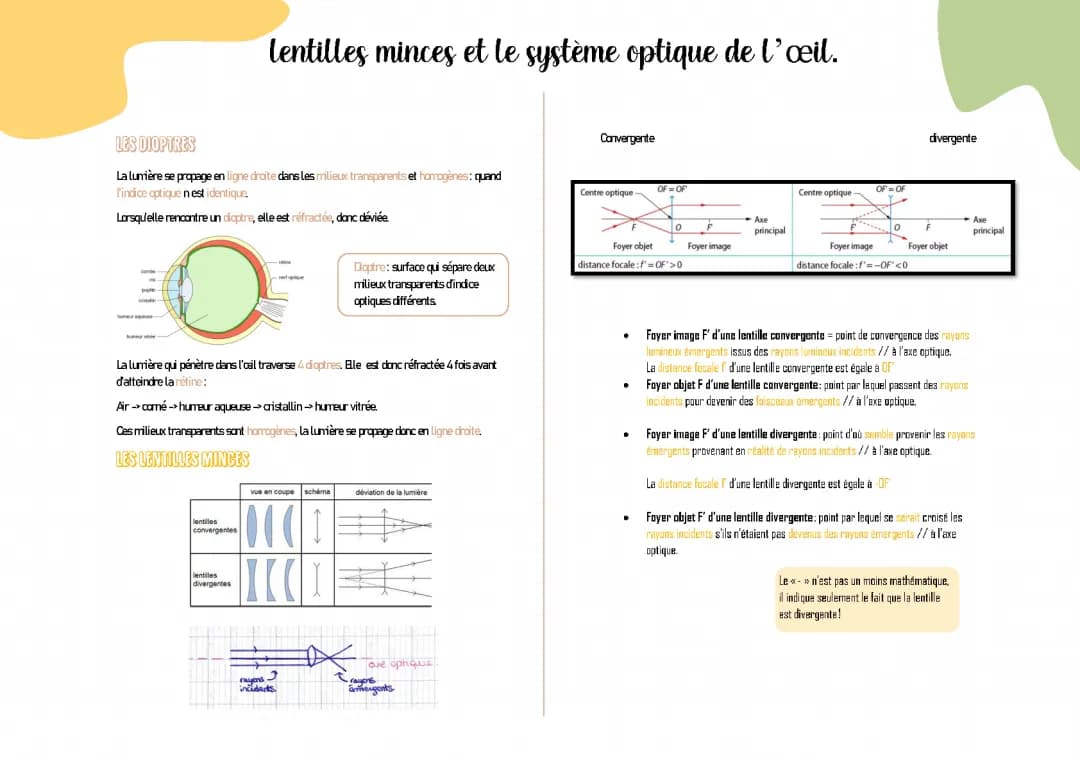

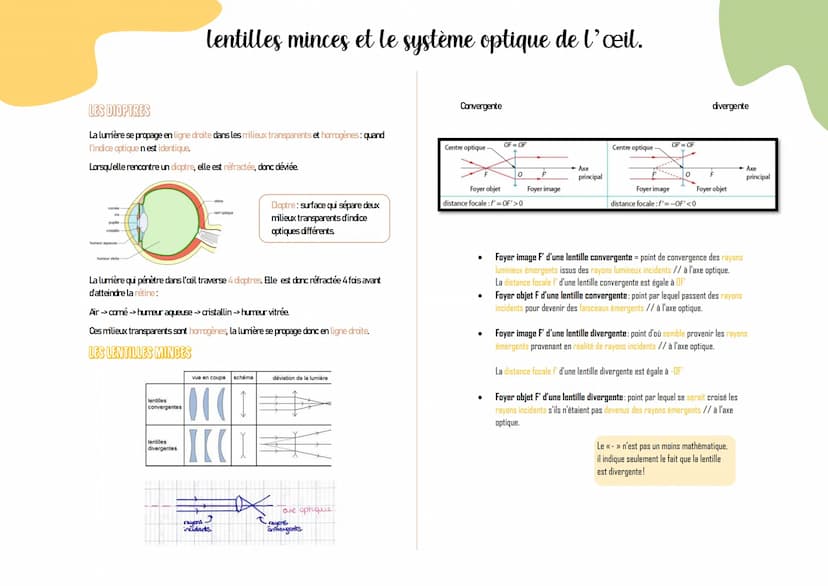

Les Dioptres

Un dioptre est une surface qui sépare deux milieux transparents d'indices optiques différents. Lorsque la lumière rencontre un dioptre, elle est réfractée (déviée).

Concept Clé : La lumière se propage en ligne droite dans les milieux transparents et homogènes (où l'indice optique n est identique), mais est déviée lorsqu'elle passe d'un milieu à un autre.

L'œil et les dioptres :

• La lumière qui pénètre dans l'œil traverse 4 dioptres successifs
• Elle est réfractée à chaque passage : air → cornée → humeur aqueuse → cristallin → humeur vitrée
• Ces milieux étant transparents et homogènes, la lumière s'y propage en ligne droite

Les Lentilles Minces

Lentilles Convergentes

• Forme : Plus épaisses au centre qu'aux bords
• Foyer image (F') : Point où convergent les rayons lumineux émergents issus de rayons incidents parallèles à l'axe optique
• Distance focale : f' = OF' > 0
• Foyer objet (F) : Point par lequel passent des rayons incidents qui deviennent parallèles à l'axe optique

Lentilles Divergentes

• Forme : Plus minces au centre qu'aux bords
• Foyer image (F') : Point d'où semblent provenir les rayons émergents (alors qu'ils proviennent de rayons incidents parallèles à l'axe optique)
• Distance focale : f' = -OF' < 0
• Foyer objet (F) : Point virtuel où se seraient croisés les rayons incidents s'ils n'étaient pas déviés

Remarque Importante : Le signe "-" dans la distance focale d'une lentille divergente n'est pas une opération mathématique, mais indique simplement que la lentille est divergente.

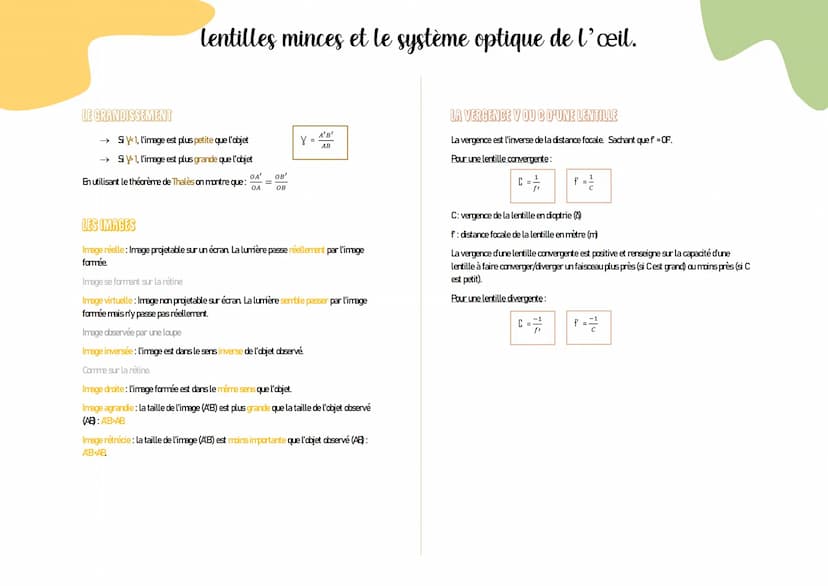

Grandissement, Types d'Images et Vergence

Le Grandissement

Le grandissement γ est le rapport entre la taille de l'image et celle de l'objet : γ = A'B'/AB

• Si |γ| < 1 : l'image est plus petite que l'objet
• Si |γ| > 1 : l'image est plus grande que l'objet

Formule Importante : En utilisant le théorème de Thalès, on peut démontrer que OA'/OA = OB'/OB

Les Types d'Images

Selon la nature

• Image réelle : Image projetable sur un écran où la lumière passe réellement (exemple : image se formant sur la rétine dans le schéma optique de l'œil)
• Image virtuelle : Image non projetable où la lumière semble passer mais n'y passe pas réellement (exemple : image observée à travers une loupe)

Selon l'orientation

• Image inversée : L'image est dans le sens inverse de l'objet (comme sur la rétine)
• Image droite : L'image est dans le même sens que l'objet

Selon la taille

• Image agrandie : A'B' > AB
• Image rétrécie : A'B' < AB

La Vergence (V ou C) d'une Lentille

La vergence est l'inverse de la distance focale $f = OF$.

• Pour une lentille convergente : C = 1/f et f = 1/C

• Pour une lentille divergente : C = -1/f' et f = -1/C

Concept Fondamental : La vergence se mesure en dioptries (δ) et permet de caractériser la puissance d'une lentille. Plus la vergence est élevée en valeur absolue, plus la lentille dévie fortement les rayons lumineux.
