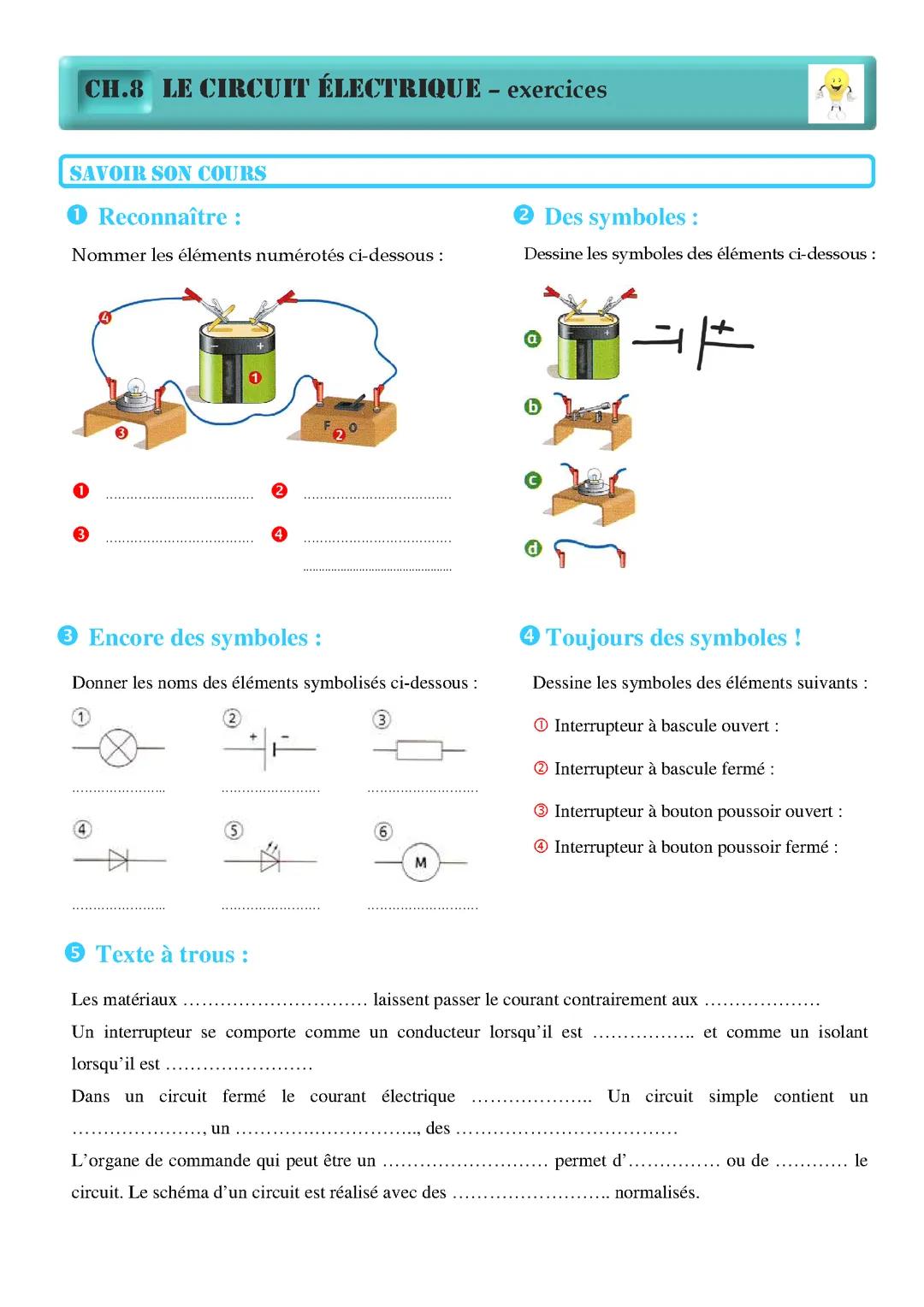

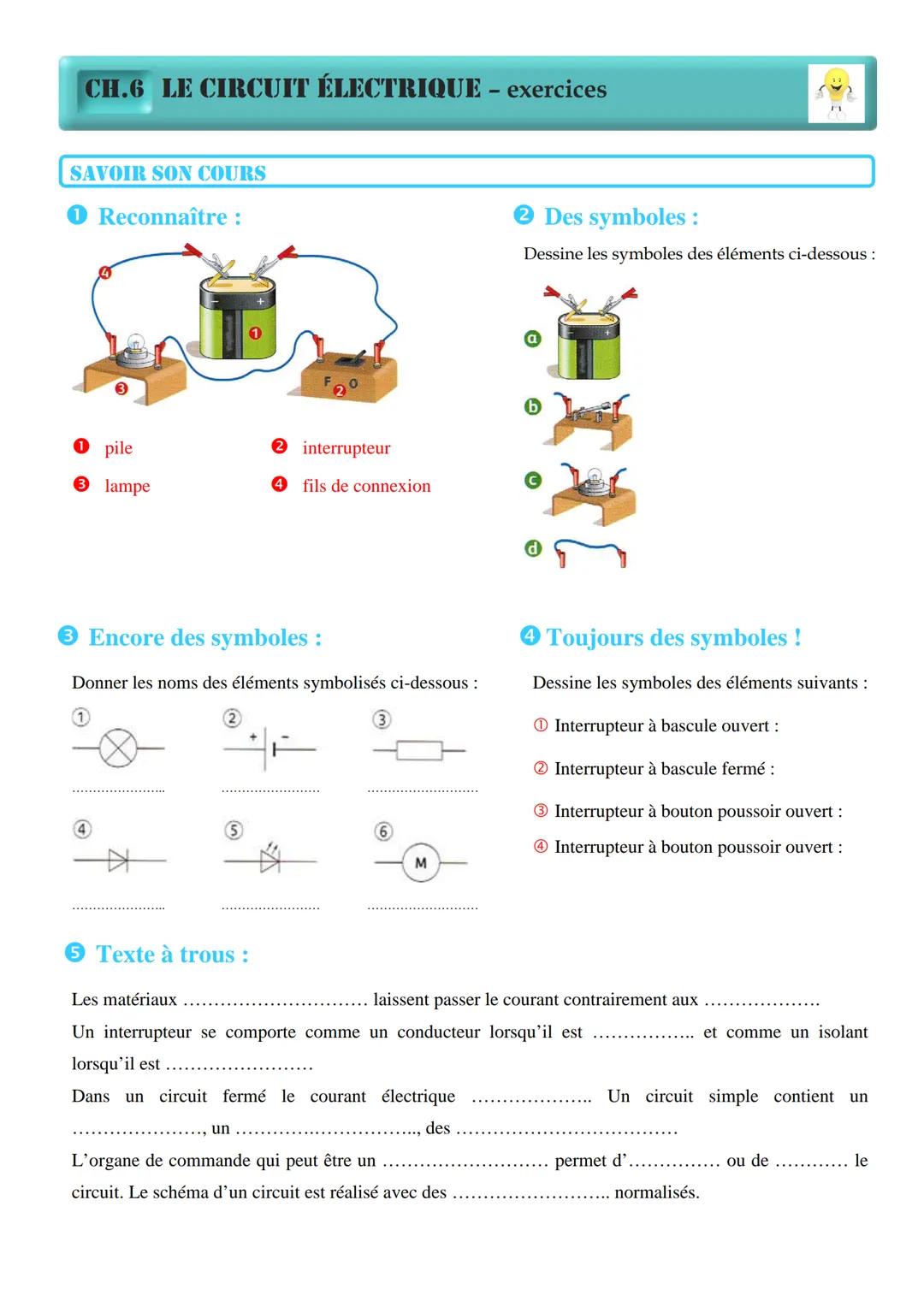

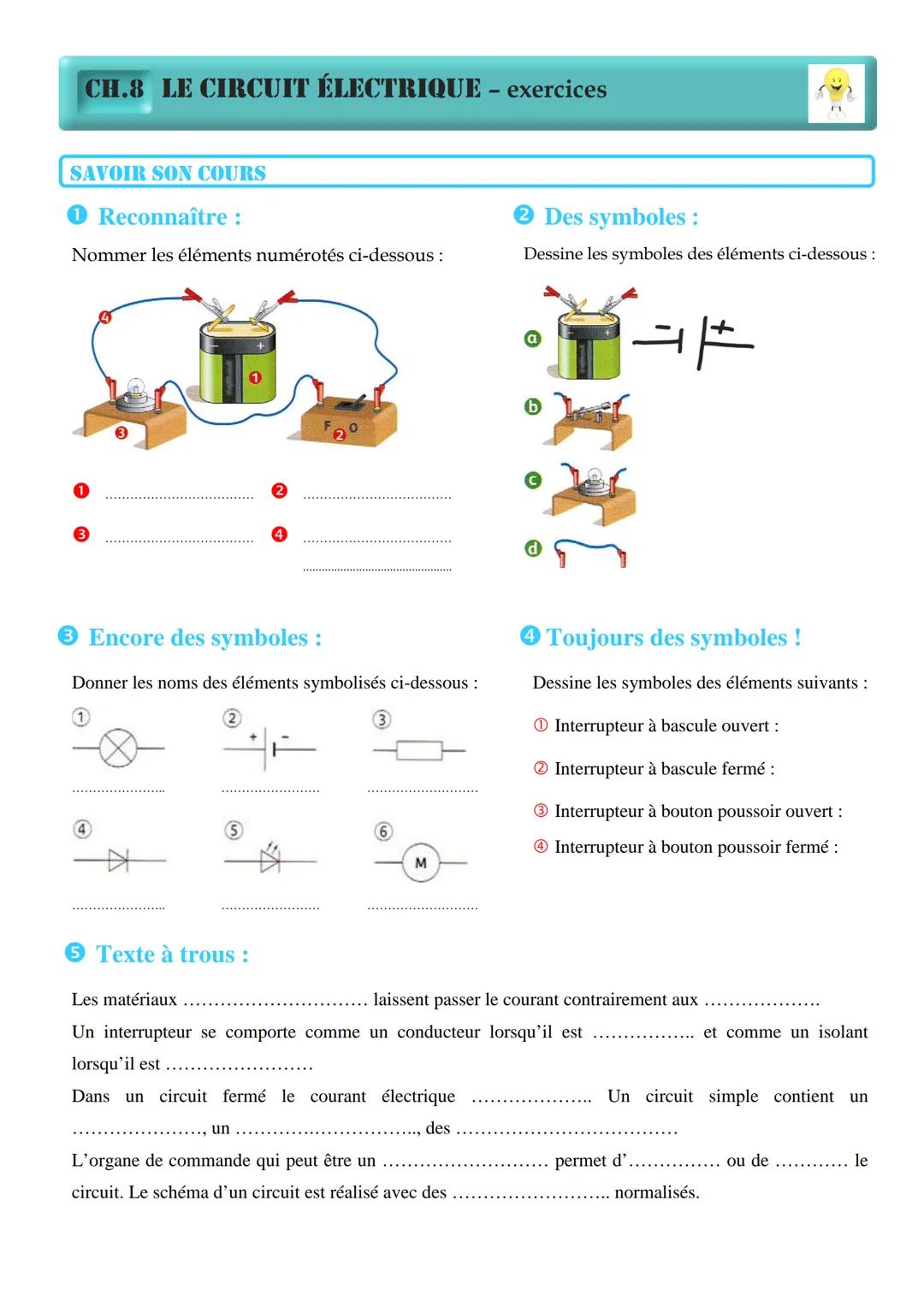

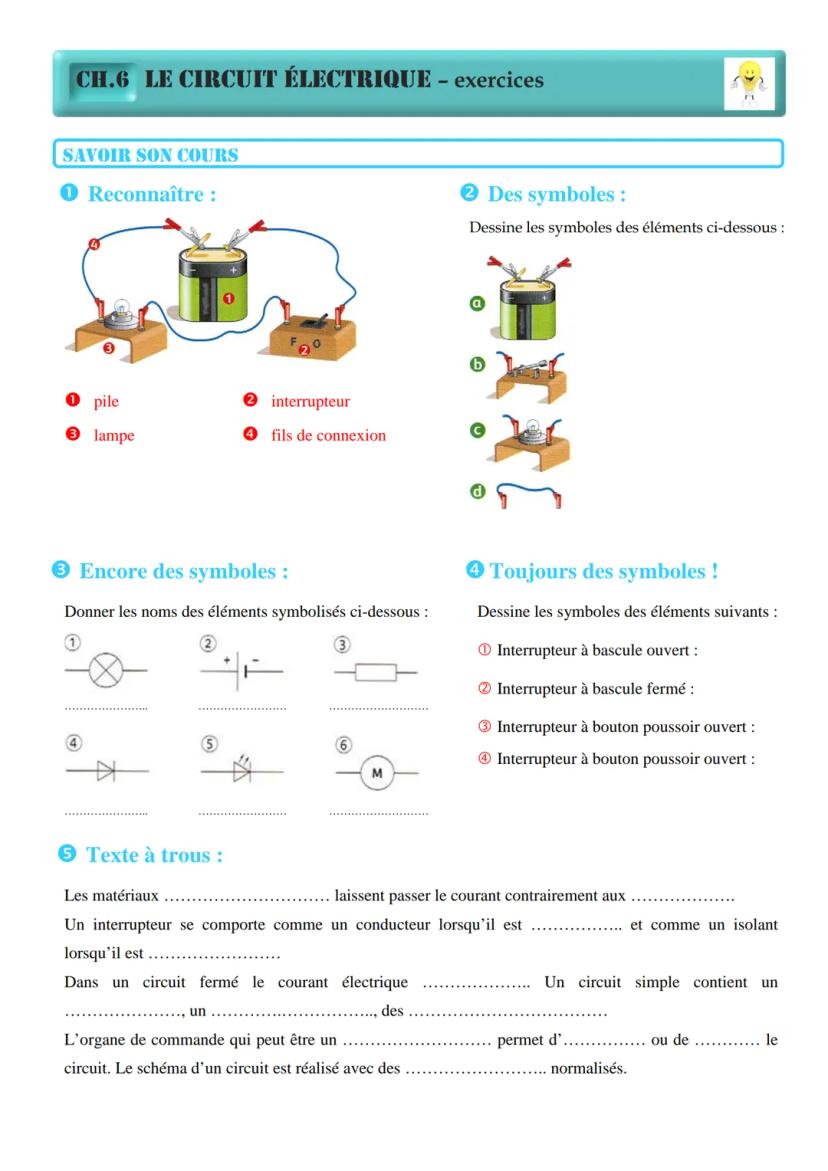

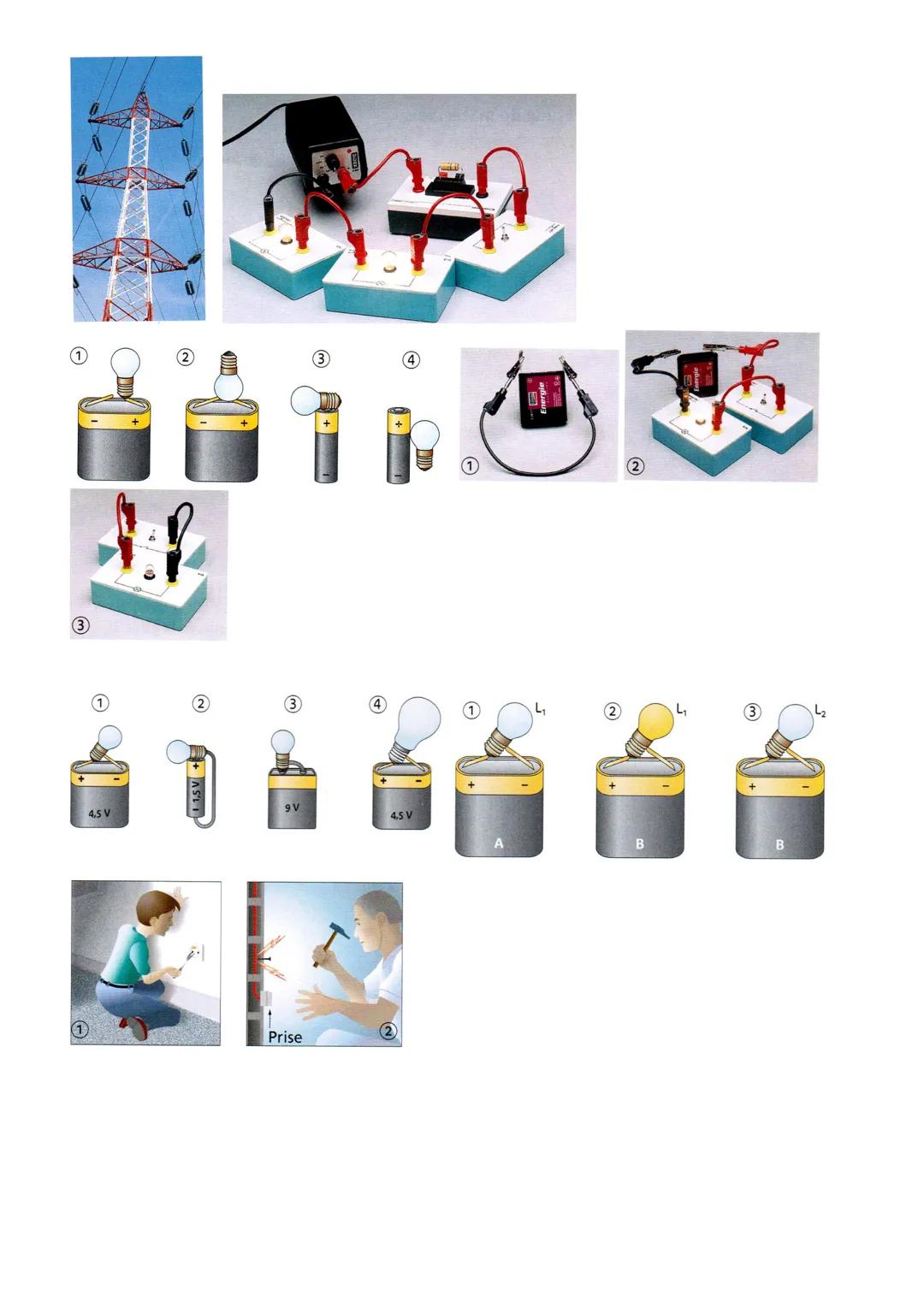

Connaître les symboles électriques

Savoir dessiner et reconnaître les symboles électriques est la base pour comprendre tous les circuits ! Chaque composant a son propre symbole normalisé que tous les électriciens utilisent dans le monde entier.

Les éléments principaux à retenir sont : la pile (générateur), la lampe (récepteur), l'interrupteur (organe de commande) et les fils de connexion. Tu dois aussi connaître les différents types d'interrupteurs : à bascule ouvert/fermé et à bouton poussoir ouvert/fermé.

À retenir : Les symboles électriques sont comme un alphabet universel - une fois que tu les maîtrises, tu peux lire n'importe quel schéma !

Comprendre les conducteurs et isolants

Les matériaux conducteurs laissent passer le courant électrique, contrairement aux matériaux isolants qui le bloquent. C'est ce principe qui permet à un interrupteur de fonctionner !

Quand l'interrupteur est fermé, il se comporte comme un conducteur et le courant passe. Quand il est ouvert, il agit comme un isolant et coupe le circuit. Dans un circuit fermé, le courant électrique peut circuler librement de la borne positive à la borne négative du générateur.

Un circuit électrique simple contient toujours un générateur (pile), un récepteur (lampe), des fils de connexion et un organe de commande (interrupteur) pour ouvrir ou fermer le circuit.

Astuce pratique : Pense à un robinet d'eau - fermé, l'eau ne passe pas (isolant), ouvert, l'eau coule (conducteur) !

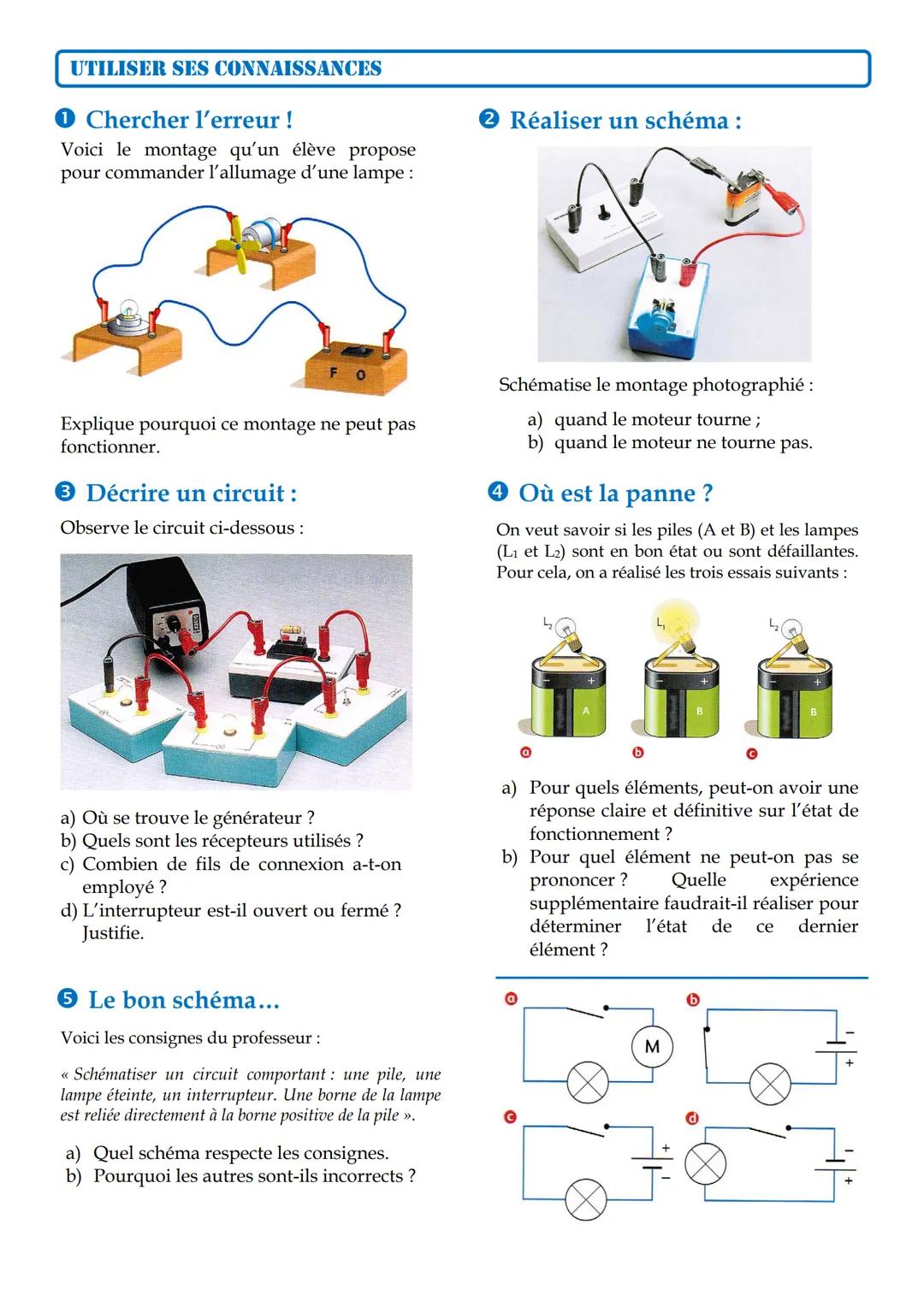

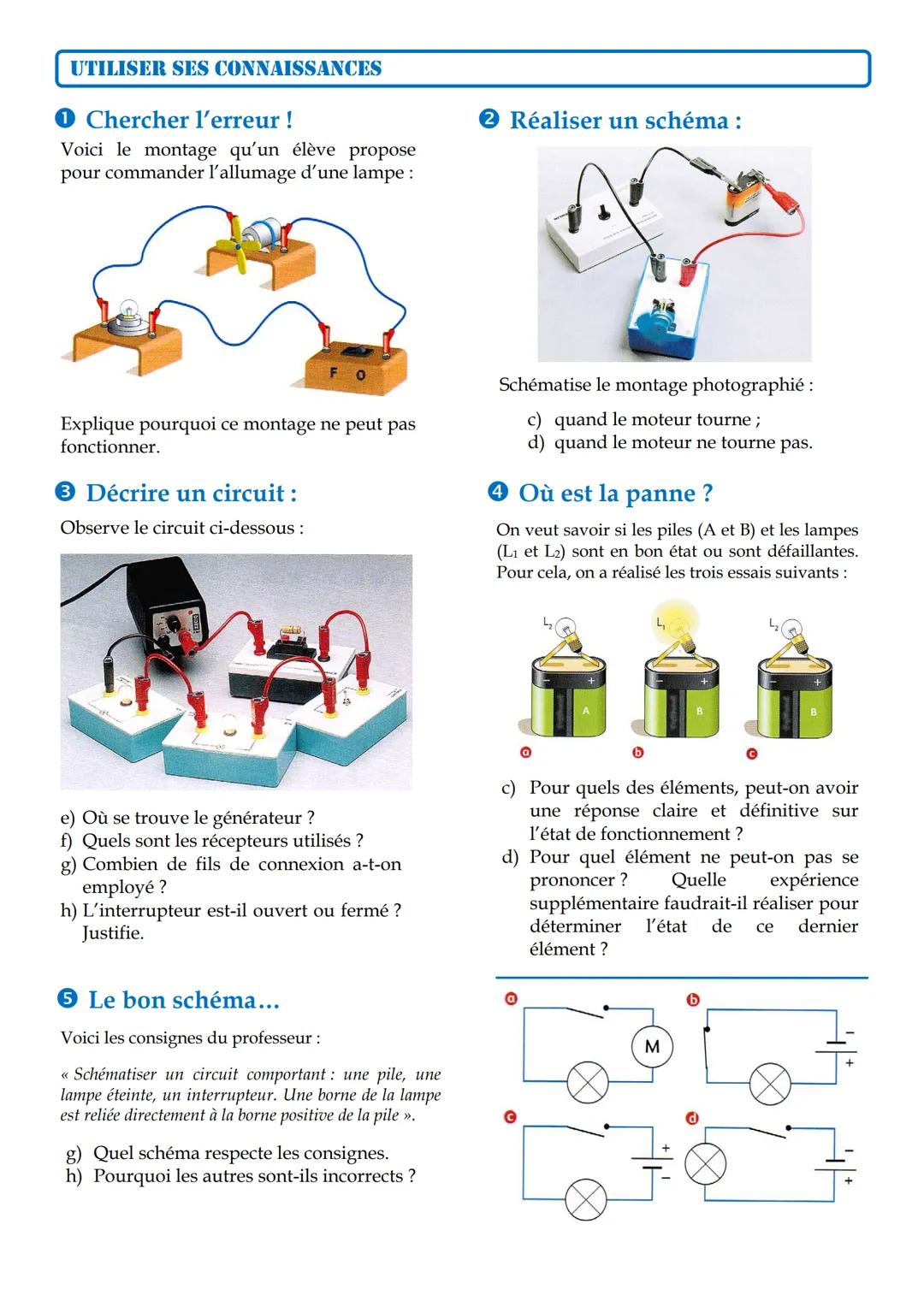

Analyser des montages électriques

Savoir repérer les erreurs dans un montage électrique est essentiel ! Un circuit qui ne fonctionne pas peut avoir plusieurs causes : circuit ouvert, composant défaillant, ou mauvaise connexion.

Pour décrire un circuit, tu dois identifier le générateur (qui fournit l'énergie), les récepteurs (qui utilisent l'énergie), compter les fils de connexion et déterminer si l'interrupteur est ouvert ou fermé. L'état de l'interrupteur explique pourquoi la lampe s'allume ou s'éteint.

Quand tu schématises un montage, respecte bien les consignes : vérifie que les connexions correspondent aux bornes positive et négative, et que l'interrupteur est dans la bonne position.

Méthode : Pour analyser un circuit, suis toujours le parcours du courant de la borne + vers la borne - !

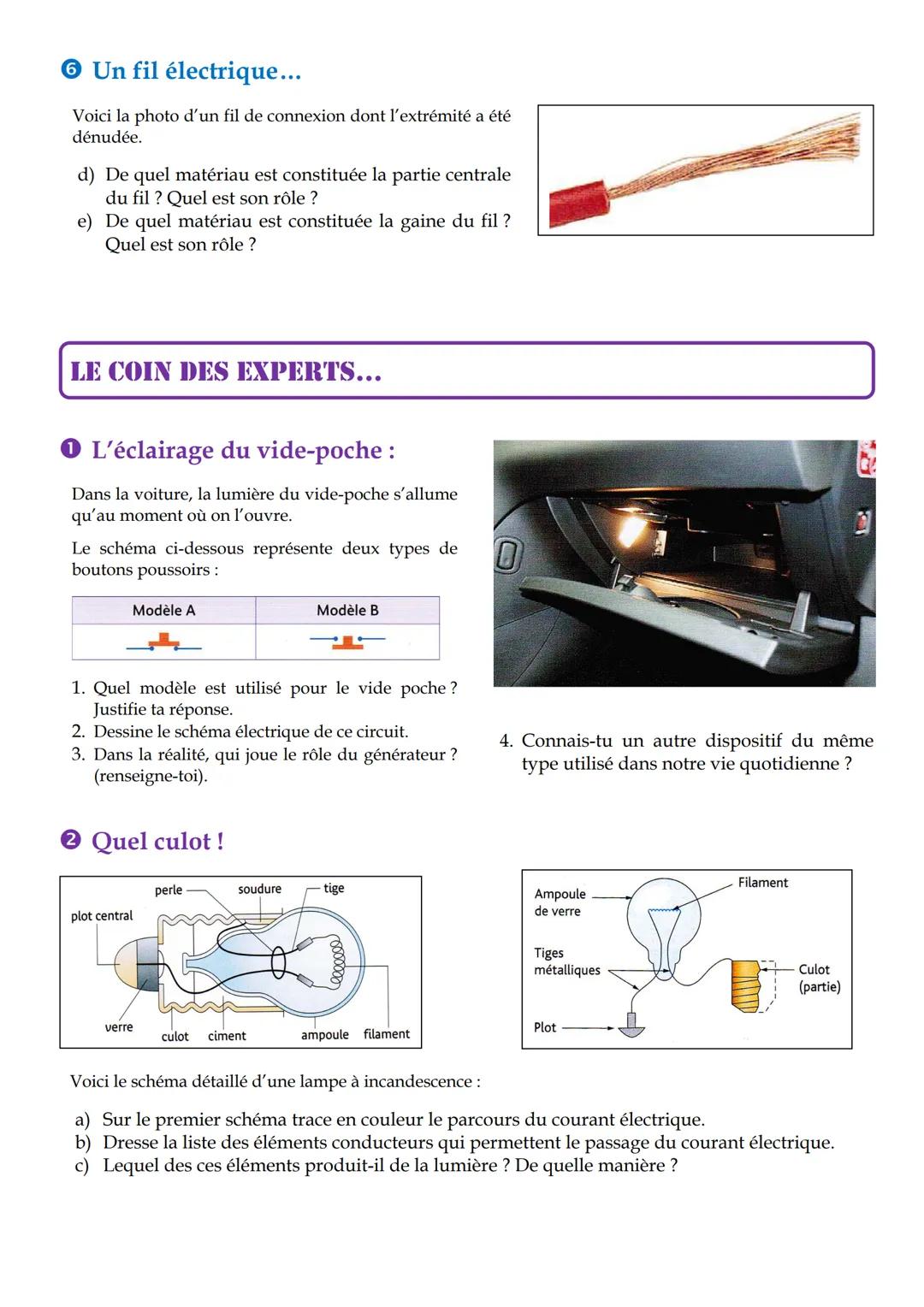

Les fils électriques et leurs composants

Un fil électrique est composé de deux parties importantes : le conducteur métallique au centre (souvent en cuivre) qui permet au courant de passer, et la gaine isolante en plastique qui protège et évite les courts-circuits.

Cette structure permet de manipuler les fils en toute sécurité tout en transportant l'électricité efficacement. Le métal conduit parfaitement le courant, tandis que le plastique nous protège des chocs électriques.

Dans les applications pratiques comme l'éclairage du vide-poche d'une voiture, on utilise des boutons-poussoirs spéciaux qui s'activent automatiquement quand on ouvre le compartiment.

Sécurité : Ne jamais toucher la partie métallique dénudée d'un fil sous tension !

Diagnostiquer les pannes électriques

Trouver une panne électrique demande de la méthode ! Tu dois tester chaque élément séparément pour identifier lequel ne fonctionne plus : pile, lampe, interrupteur ou fils.

En réalisant plusieurs essais avec différentes combinaisons de composants, tu peux déterminer si une pile est déchargée ou si une lampe est grillée. Parfois, il faut faire des expériences supplémentaires pour avoir une réponse définitive.

Le diagnostic de panne suit une logique : si le circuit ne fonctionne pas, c'est qu'un élément bloque le passage du courant ou que le générateur ne fournit plus d'énergie. Il faut tester chaque hypothèse une par une.

Technique de pro : Teste toujours les éléments un par un en les remplaçant par des composants que tu sais fonctionnels !

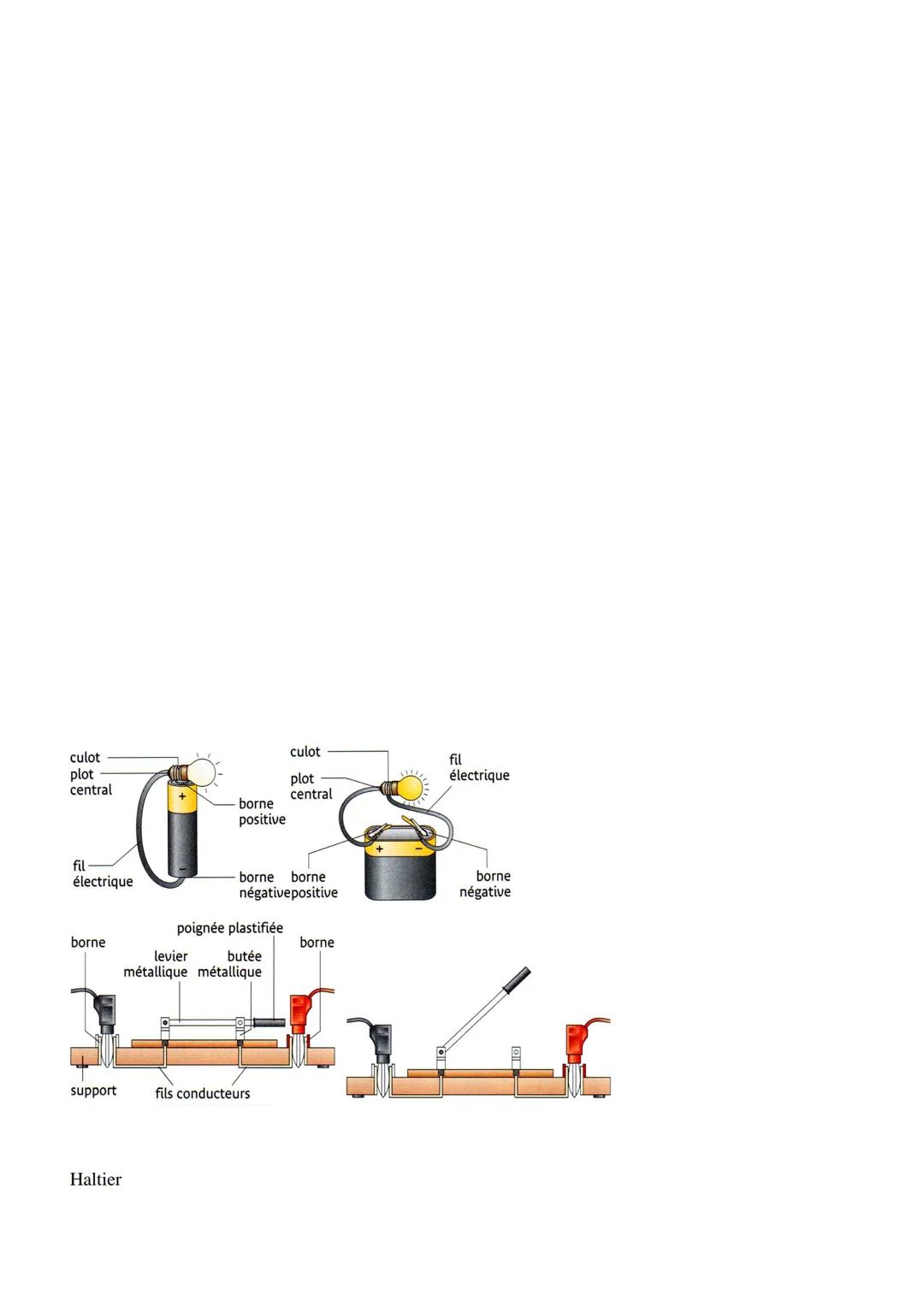

Le fonctionnement d'une lampe à incandescence

À l'intérieur d'une lampe à incandescence, le courant électrique suit un parcours précis à travers plusieurs éléments conducteurs : les tiges métalliques, le plot central, et surtout le filament.

Les éléments conducteurs qui permettent le passage du courant sont les parties métalliques : culot, plot central, tiges métalliques et filament. C'est le filament qui produit la lumière en chauffant jusqu'à devenir incandescent quand le courant le traverse.

Cette technologie transforme l'énergie électrique en lumière et chaleur grâce à la résistance du filament. Plus le courant est important, plus le filament chauffe et brille !

Phénomène physique : Le filament devient si chaud (plus de 2000°C) qu'il émet de la lumière visible !
