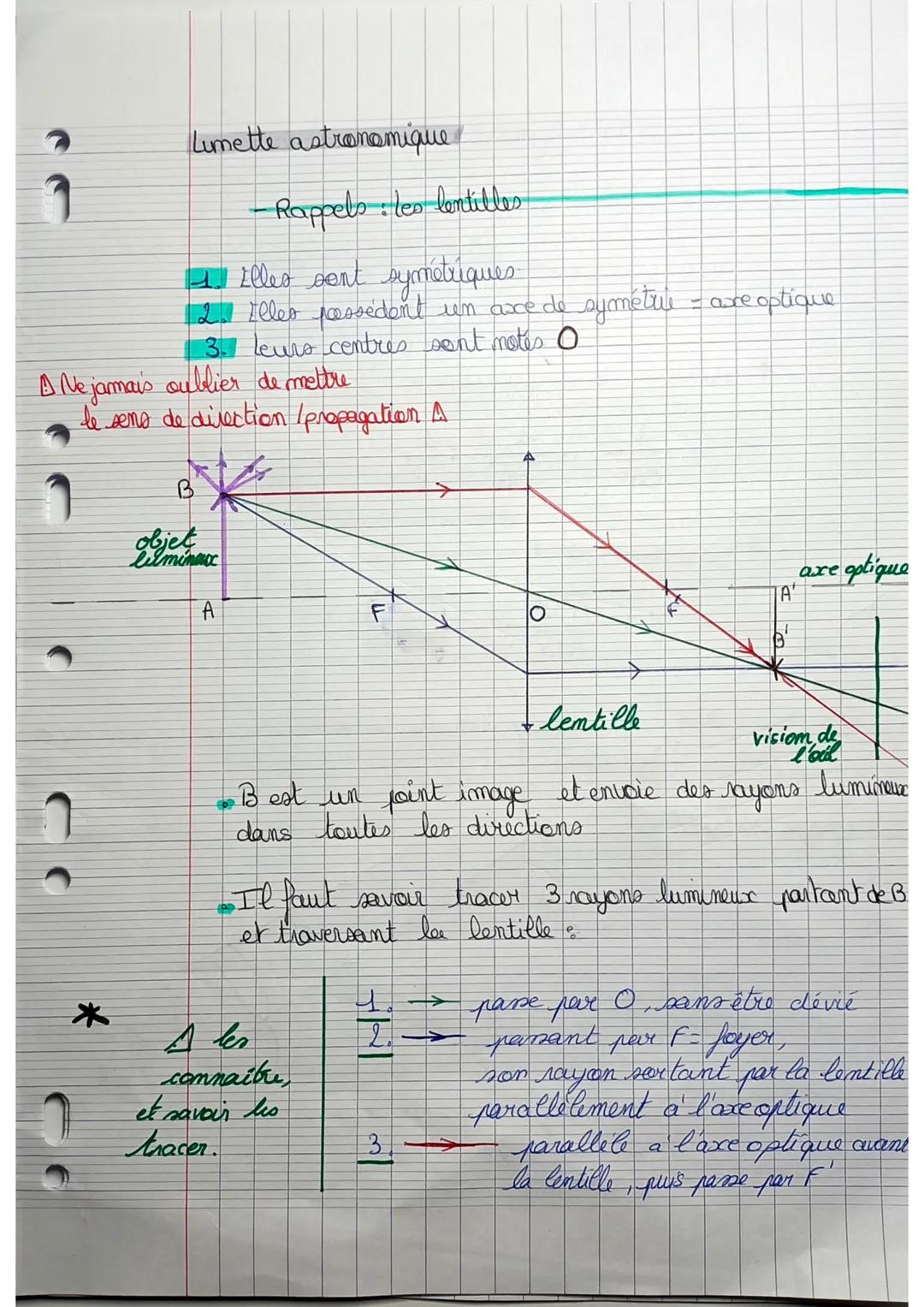

Les bases des lentilles

Avant de comprendre la lunette astronomique, il faut maîtriser les lentilles convergentes. Elles sont symétriques et possèdent un axe optique qui passe par leur centre O.

Pour tracer le parcours de la lumière, tu dois connaître trois rayons lumineux essentiels : celui qui passe par le centre O sans déviation, celui qui arrive par le foyer F et ressort parallèle à l'axe, et celui qui arrive parallèle à l'axe et ressort par F.

Astuce pratique : N'oublie jamais de tracer le sens de propagation de la lumière avec des flèches !

Ces trois rayons te permettent de construire n'importe quelle image formée par une lentille.

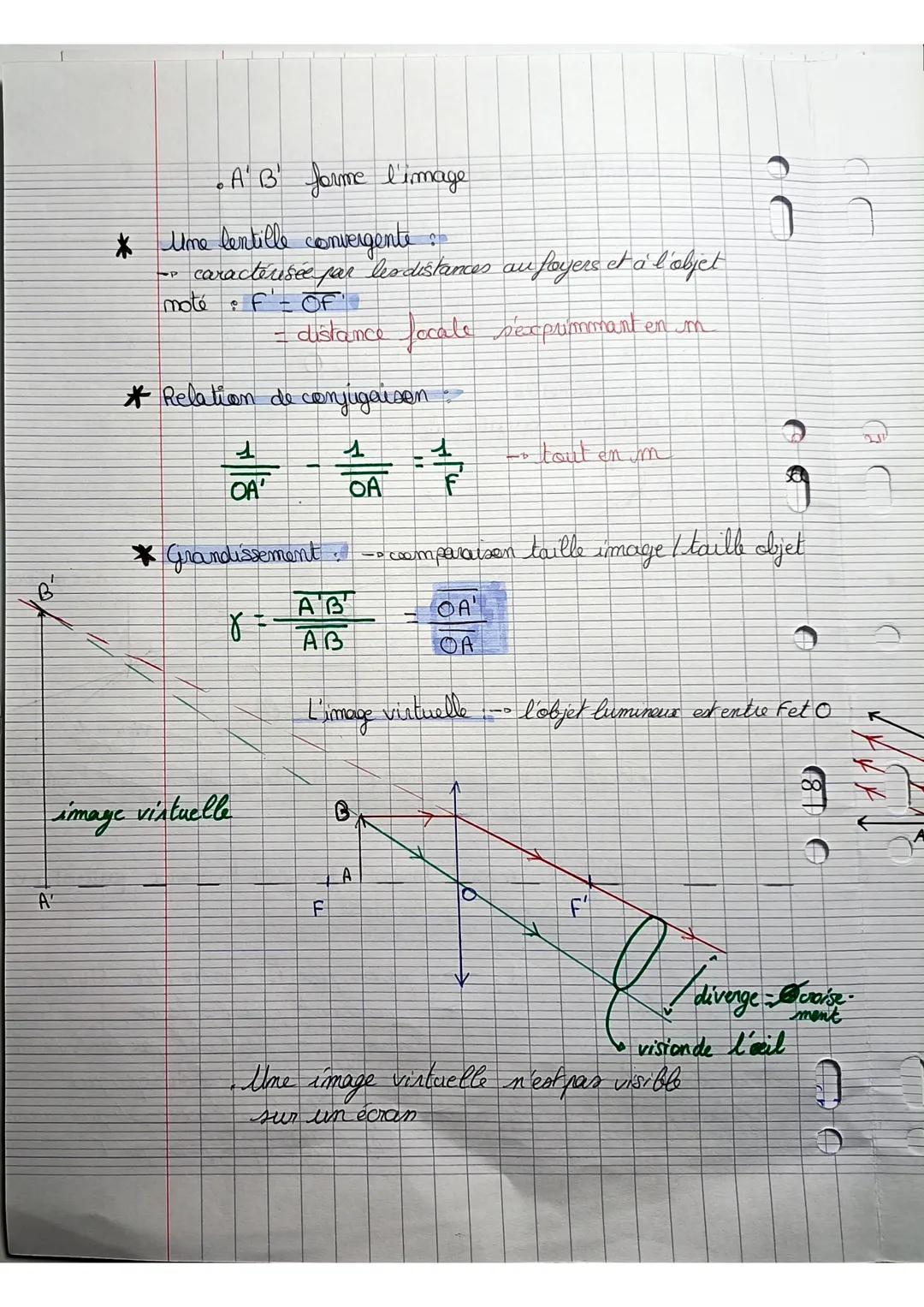

Relations et formules des lentilles

Les lentilles convergentes se caractérisent par leur distance focale F = OF, exprimée en mètres. Plus cette distance est petite, plus la lentille est puissante !

La relation de conjugaison est ta formule magique : $\frac{1}{OA'} - \frac{1}{OA} = \frac{1}{F}$. Elle relie la position de l'objet, de l'image et le foyer.

Le grandissement $\gamma = \frac{A'B'}{AB} = \frac{OA'}{OA}$ compare la taille de l'image à celle de l'objet. Quand l'objet est entre F et O, tu obtiens une image virtuelle invisible sur un écran.

À retenir : Une image virtuelle, c'est comme ton reflet dans un miroir - tu la vois mais elle n'existe pas vraiment !

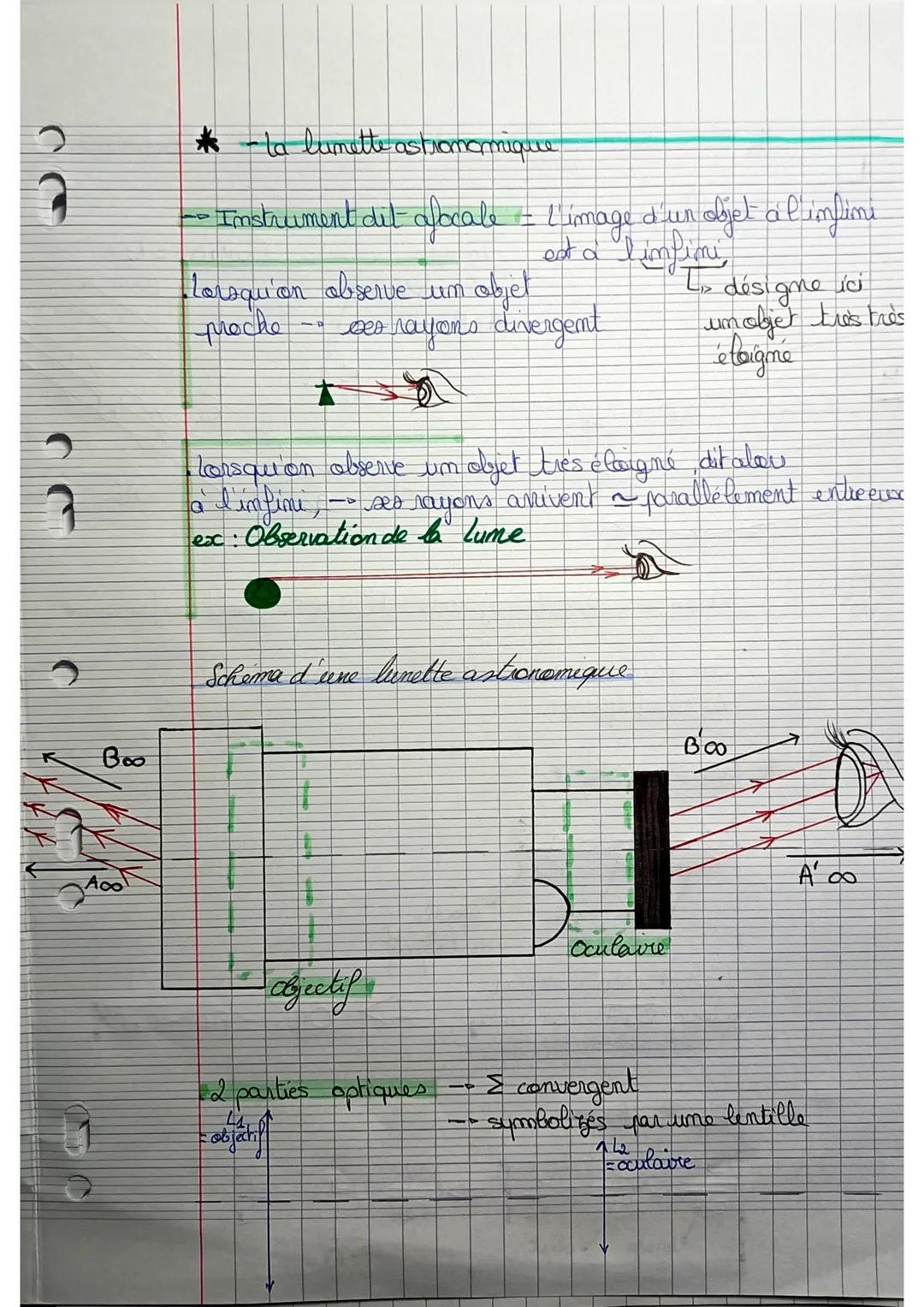

Principe de la lunette astronomique

La lunette astronomique est un instrument afocal : elle forme l'image d'un objet à l'infini également à l'infini. Parfait pour observer les étoiles et la Lune !

Elle se compose de deux parties optiques convergentes : l'objectif (la grande lentille devant) et l'oculaire (la petite lentille près de ton œil). Les objets très éloignés envoient des rayons pratiquement parallèles.

C'est cette configuration particulière qui permet d'agrandir les objets célestes sans les déformer.

Info utile : Les rayons parallèles d'un objet "à l'infini" sont la clé du fonctionnement de ta lunette !

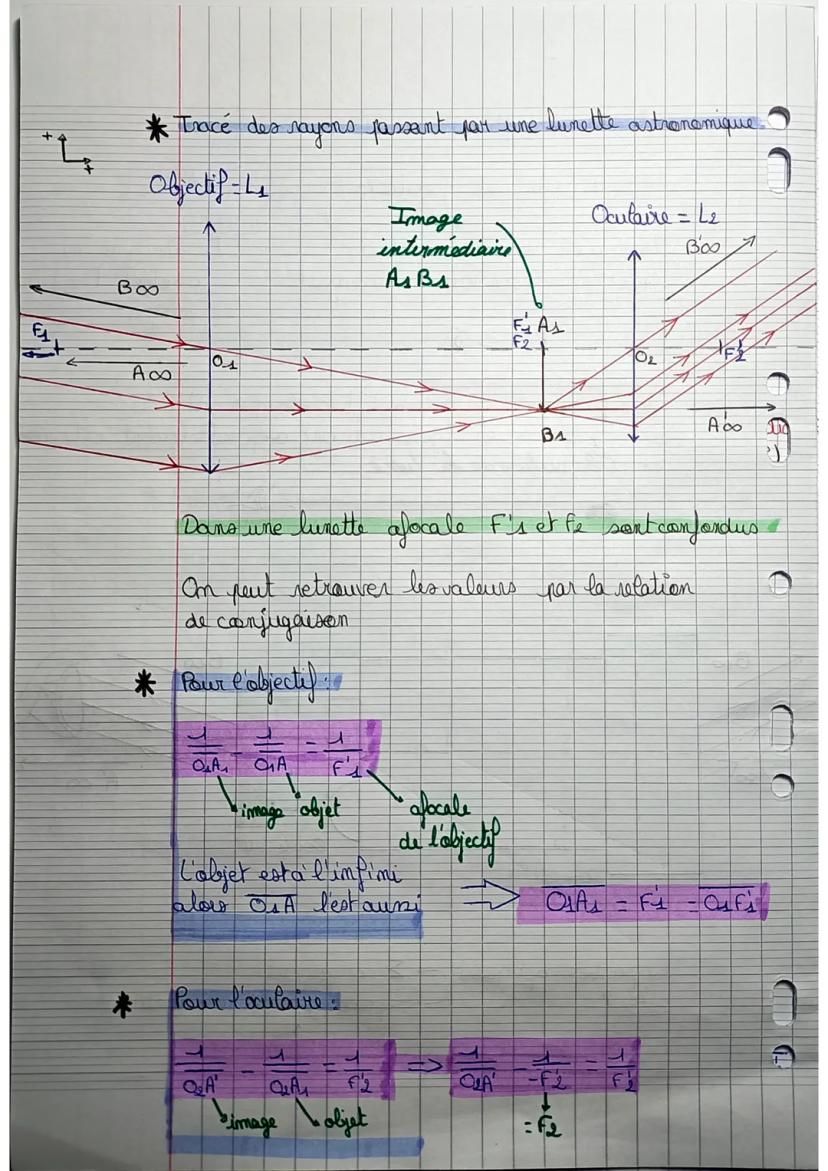

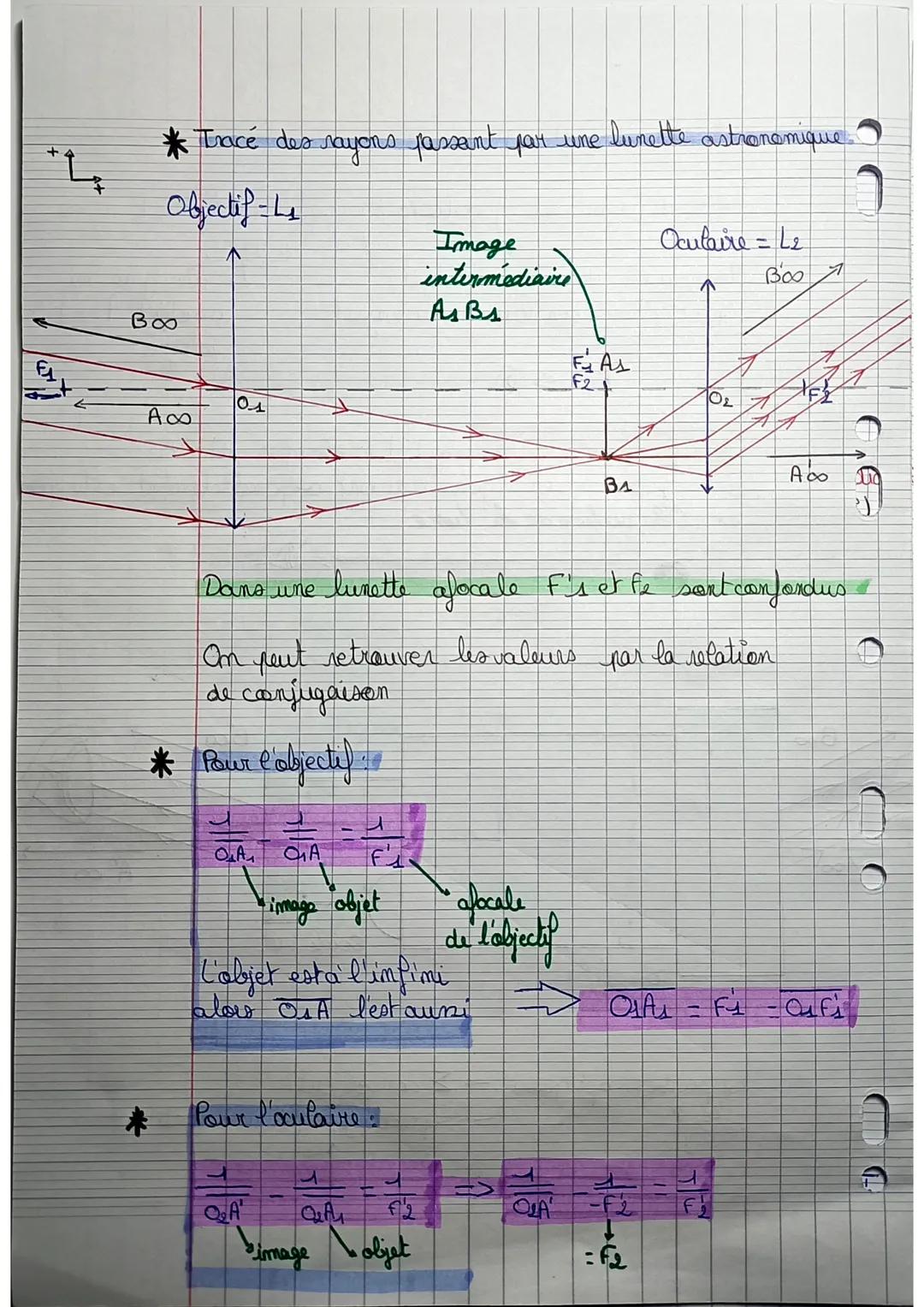

Construction optique détaillée

Dans une lunette afocale, les foyers F'₁ et F₂ sont confondus - c'est ça le secret ! L'objectif L₁ forme d'abord une image intermédiaire, puis l'oculaire L₂ la transforme.

Pour l'objectif : $\frac{1}{OA_i} - \frac{1}{OA} = \frac{1}{F'_1}$. Comme l'objet est à l'infini, l'image se forme exactement au foyer F'₁.

Pour l'oculaire : $\frac{1}{OA'_i} - \frac{1}{OA_i} = \frac{1}{F'_2}$. L'image finale se retrouve également à l'infini, visible par ton œil sans effort.

Point clé : Cette double transformation optique permet de garder les objets nets sans accommodation de l'œil !

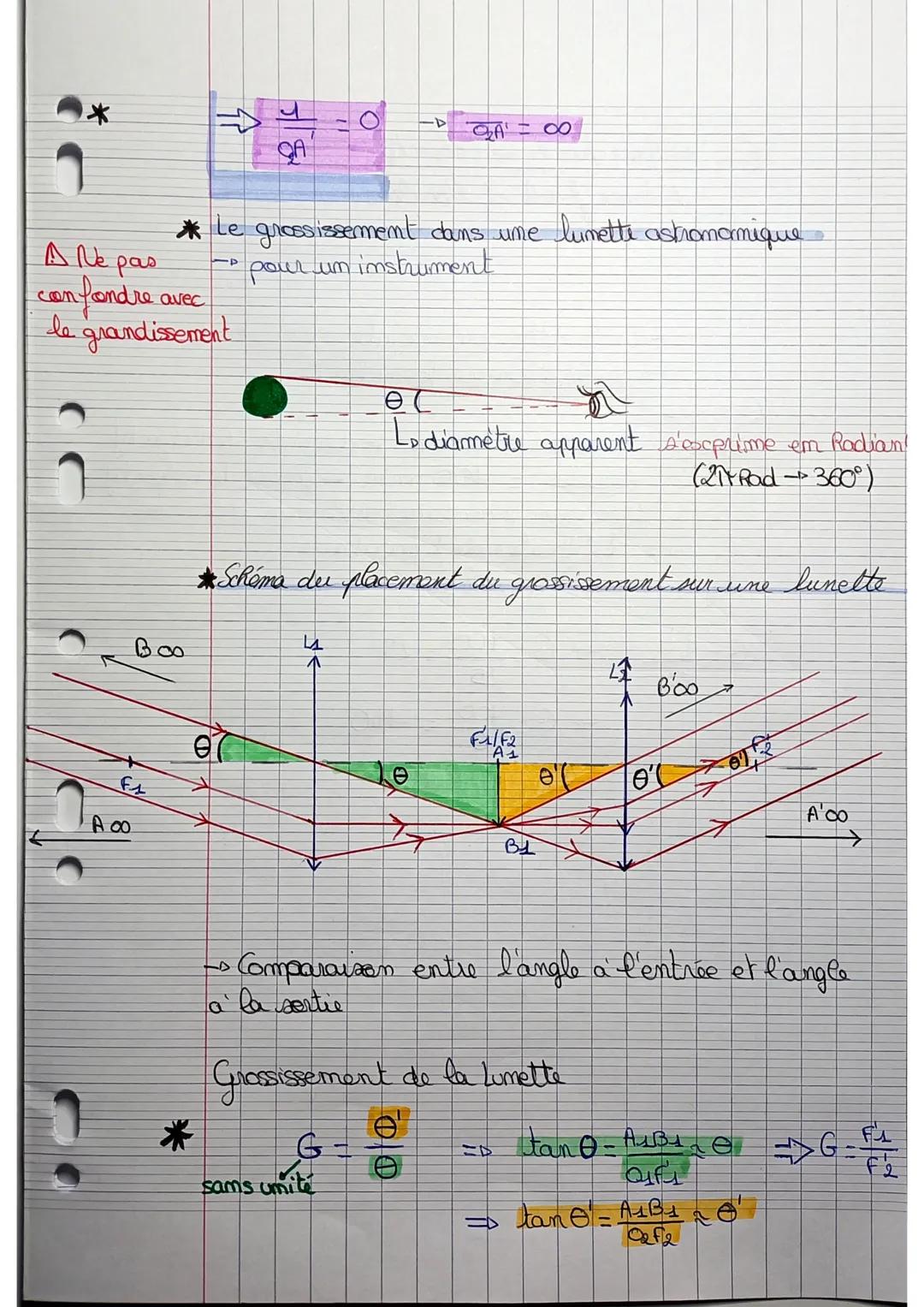

Le grossissement

Le grossissement G d'une lunette astronomique compare les diamètres apparents θ et θ' (en radians) de l'objet vu à l'œil nu versus avec la lunette.

La formule est simple : $G = \frac{θ'}{θ} = \frac{F_1}{F_2}$. Le grossissement égale donc le rapport entre la distance focale de l'objectif et celle de l'oculaire.

Attention à ne pas confondre grossissement et grandissement ! Le grossissement concerne les angles, pas les tailles réelles.

Astuce mnémotechnique : Plus l'oculaire a une focale courte, plus le grossissement est fort !

Application pratique

Prenons un exemple concret de lunette commerciale : objectif de 80 mm d'ouverture, focale de 400 mm, avec deux oculaires de 25 mm et 5 mm.

Tu peux calculer tes deux grossissements possibles : $G = \frac{400}{25} = 16$ avec le premier oculaire, et $G = \frac{400}{5} = 80$ avec le second.

Plus la focale de l'oculaire est petite, plus tu grossis ! Mais attention : trop grossir peut rendre l'image sombre et floue.

Conseil pratique : Commence toujours tes observations avec le plus faible grossissement pour repérer ton objet !
