Approfondissement des concepts optiques

La compréhension approfondie des lentilles convergentes et divergentes est essentielle pour maîtriser les principes de l'optique géométrique. Les exercices corrigés sur les lentilles convergentes et divergentes PDF offrent une opportunité pratique d'appliquer ces connaissances.

Highlight: La distinction entre lentilles convergentes et divergentes est fondamentale en optique. Les lentilles convergentes rassemblent les rayons lumineux, tandis que les divergentes les dispersent.

Le symbole d'une lentille convergente dans les schémas optiques est généralement représenté par une ligne verticale avec deux flèches pointant vers l'extérieur aux extrémités. En revanche, le schéma d'une lentille divergente montre des flèches pointant vers l'intérieur.

Vocabulaire: La distance focale est la distance entre le centre optique de la lentille et son foyer. Pour une lentille convergente, elle est positive, tandis que pour une divergente, elle est négative.

Dans le contexte de l'œil humain, la capacité d'accommodation permet de modifier la courbure du cristallin, ajustant ainsi sa puissance de convergence pour voir net à différentes distances.

Example: La lentille la plus convergente a la distance focale la plus courte, ce qui lui permet de focaliser la lumière sur un point plus proche de la lentille.

Le concept de grossissement optique est crucial dans l'étude des instruments d'optique comme les microscopes et les lunettes astronomiques.

Formule: Grossissement = Taille apparente de l'image / Taille apparente de l'objet

Cette formule s'applique à divers instruments optiques, chacun ayant ses spécificités :

• Grossissement lunette astronomique formule: G = f'oculaire / f'objectif
• Formule grossissement microscope: G = (Δ / f'objectif) × (25cm / f'oculaire)
• Grossissement angulaire formule: G = α' / α, où α et α' sont les angles sous lesquels sont vus l'objet et l'image respectivement.

Définition: Un système afocal est un système optique qui transforme un faisceau de rayons parallèles incidents en un faisceau de rayons parallèles émergents.

Le système afocal 2 lentilles convergentes est couramment utilisé dans les instruments d'optique pour obtenir un grossissement sans modification de la vergence du faisceau.

Example: La lunette de Galilée est un exemple historique d'instrument optique utilisant un système afocal composé d'une lentille convergente (objectif) et d'une lentille divergente (oculaire).

Le grossissement lunette de Galilée se calcule de manière similaire à celui d'une lunette astronomique, mais en tenant compte de la nature divergente de l'oculaire.

En conclusion, la maîtrise de ces concepts et formules permet une compréhension approfondie de l'optique géométrique et de ses applications, tant dans l'étude de l'œil humain que dans la conception d'instruments optiques sophistiqués.

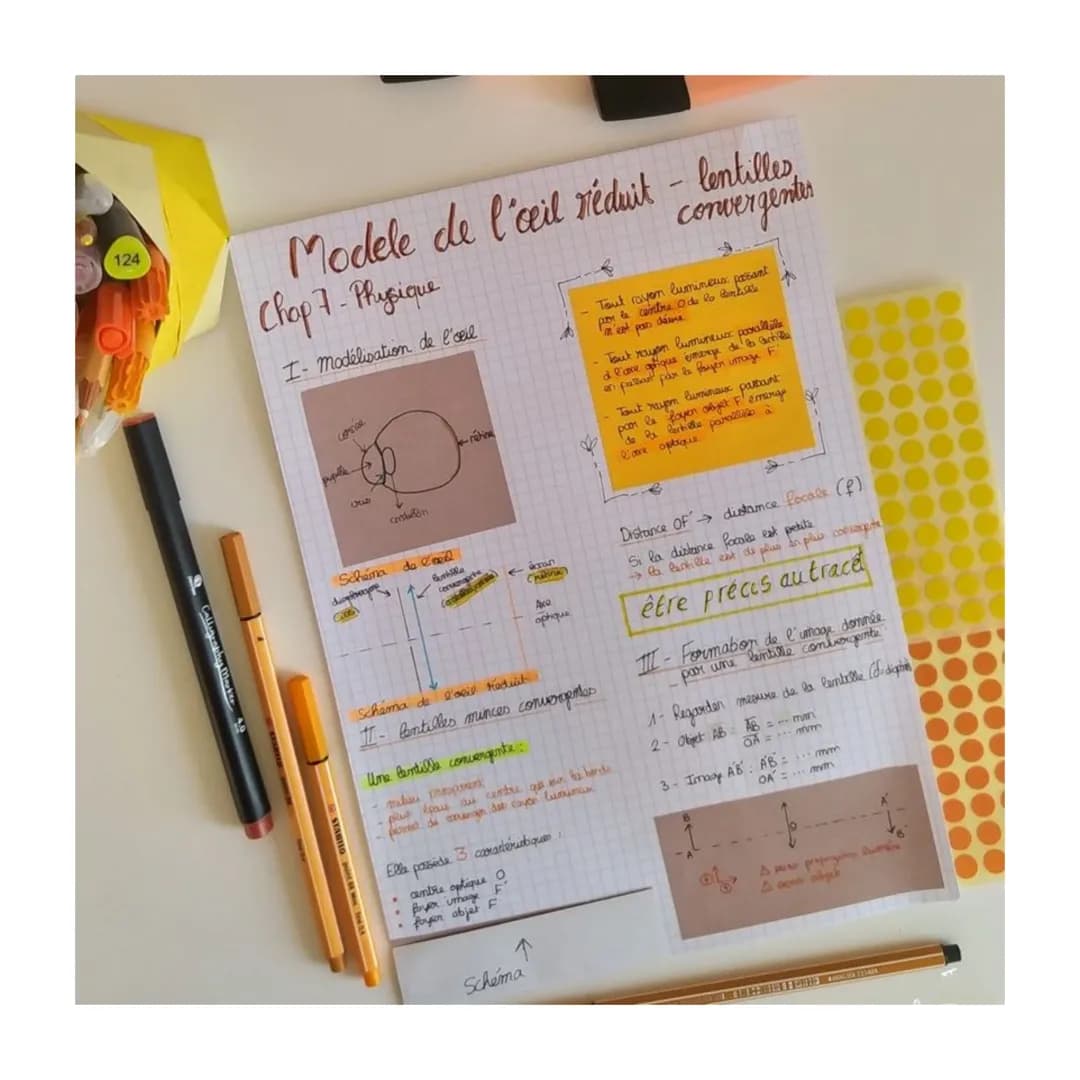

Modélisation de l'œil

La modélisation de l'œil en physique est une étape cruciale pour comprendre son fonctionnement optique. Le schéma de l'œil réduit présente une simplification de la structure complexe de l'œil réel, permettant d'étudier ses propriétés optiques de manière plus accessible.

Définition: Le modèle de l'œil réduit est une représentation simplifiée de l'œil humain, utilisée en physique optique pour étudier la formation des images sur la rétine.

Dans ce modèle, on peut associer à chaque élément du modèle de l'œil réduit un élément de l'œil réel. Par exemple, la cornée et le cristallin sont représentés par une lentille convergente unique, tandis que la rétine correspond au plan de formation de l'image.

Highlight: La distance entre la lentille équivalente et la rétine est invariable dans le modèle de l'œil réduit, ce qui correspond à la réalité anatomique de l'œil humain.

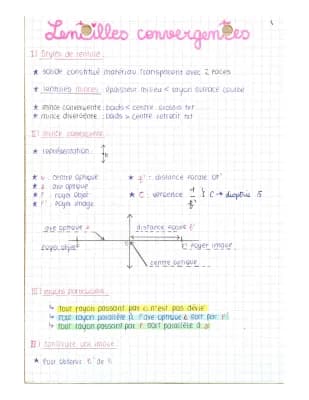

Lentilles minces convergentes

Les lentilles minces convergentes jouent un rôle central dans le modèle de l'œil seconde. Elles sont caractérisées par leur capacité à faire converger les rayons lumineux.

Vocabulaire: Une lentille convergente est plus épaisse au centre qu'aux bords et a la propriété de faire converger les rayons lumineux.

Le schéma d'une lentille convergente met en évidence trois caractéristiques essentielles :

1. Tout rayon passant par le centre optique n'est pas dévié.
2. Un rayon parallèle à l'axe optique émerge en passant par le foyer image F'.
3. Un rayon passant par le foyer objet F émerge parallèle à l'axe optique.

Example: Dans l'œil, le cristallin agit comme une lentille convergente, focalisant la lumière sur la rétine pour former une image nette.

La distance focale (f) est un paramètre important : plus elle est petite, plus la lentille est convergente.

Formation de l'image par une lentille convergente

La formation de l'image par une lentille convergente suit des règles précises, essentielles pour comprendre la vision.

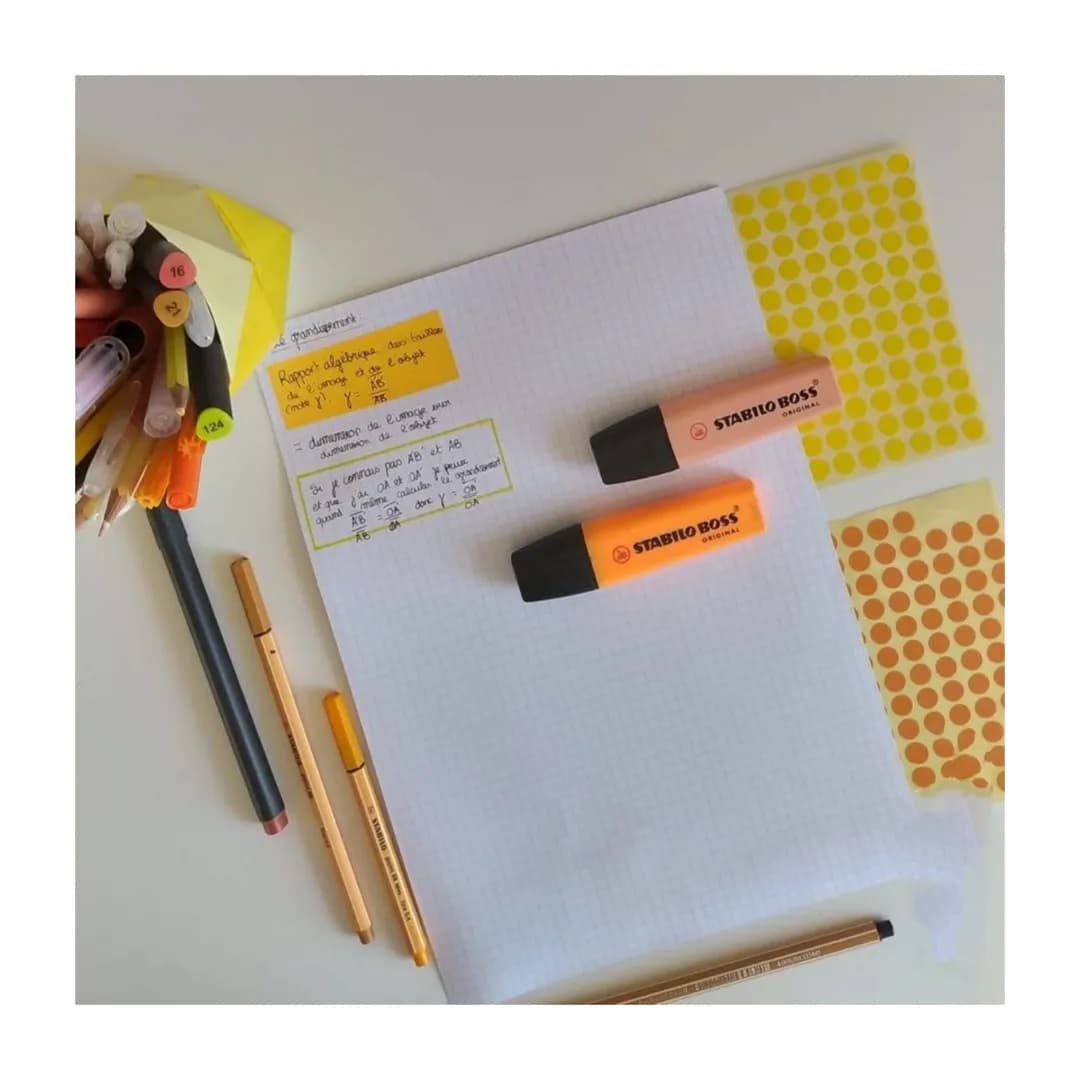

Définition: Le grandissement est le rapport algébrique entre la taille de l'image et celle de l'objet.

Pour déterminer les caractéristiques de l'image, on utilise des relations mathématiques impliquant les distances objet-lentille (OA) et image-lentille (OA'), ainsi que les tailles de l'objet (AB) et de l'image (A'B').

Formule: Grandissement γ = A'B' / AB = OA' / OA

Cette formule permet de calculer le grandissement même lorsqu'on ne connaît pas directement les tailles de l'objet et de l'image, mais seulement leurs distances par rapport à la lentille.
