La tension et l'[intensité électrique](https://knowunity.fr/knows/physiquechimie-physique-chimie-lintensite-electrique-niveau-4eme-cb643ad4-2dc9-4a00-ba51-adc5868fce2e?utmcontent=seolink)s sont des concepts fondamentaux en physique, essentiels pour comprendre le fonctionnement des circuits électriques. Ce résumé explique leurs définitions, unités de mesure, et les lois qui régissent leur comportement dans différents types de circuits.

• La tension électrique représente une différence d'état électrique entre deux points d'un circuit.
• L'intensité électrique mesure la quantité de courant circulant dans un circuit.
• Les lois d'additivité et d'unicité s'appliquent différemment selon que le circuit est en série ou en dérivation.
• La compréhension de ces concepts est cruciale pour analyser et concevoir des circuits électriques efficaces.

03/12/2022

473

Voir

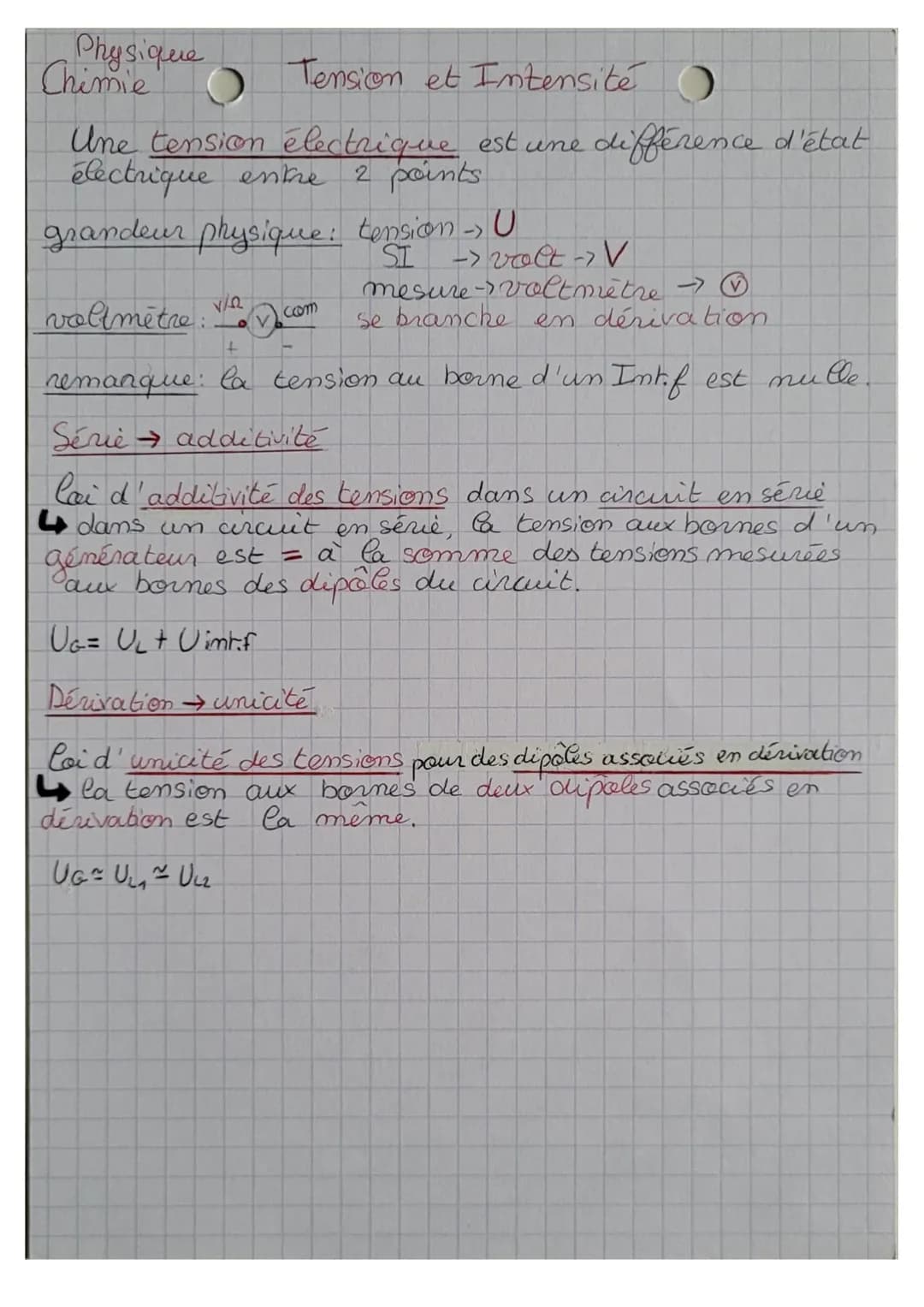

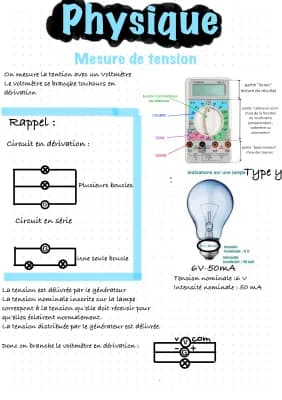

Tension électrique

La tension électrique est une différence d'état électrique entre deux points d'un circuit. Elle se mesure en volts (V) à l'aide d'un voltmètre branché en dérivation.

Définition: La tension électrique, notée U, est une grandeur physique qui représente la différence de potentiel électrique entre deux points d'un circuit.

Vocabulaire: Le volt (V) est l'unité de mesure de la tension électrique dans le Système International (SI).

Dans un circuit en série, la loi d'additivité des tensions dans un circuit en série s'applique. Selon cette loi, la tension aux bornes d'un générateur est égale à la somme des tensions mesurées aux bornes des dipôles du circuit.

Exemple: Dans un circuit en série avec un générateur et deux résistances, si U₁ = 3V et U₂ = 2V, alors UG = U₁ + U₂ = 5V.

Pour des dipôles associés en dérivation, la loi d'unicité des tensions pour des dipôles associés en dérivation s'applique. Cette loi stipule que la tension aux bornes de deux dipôles associés en dérivation est la même.

Highlight: Il est important de noter que la tension aux bornes d'un fil conducteur est nulle, car il n'y a pas de différence de potentiel entre ses extrémités.

Voir

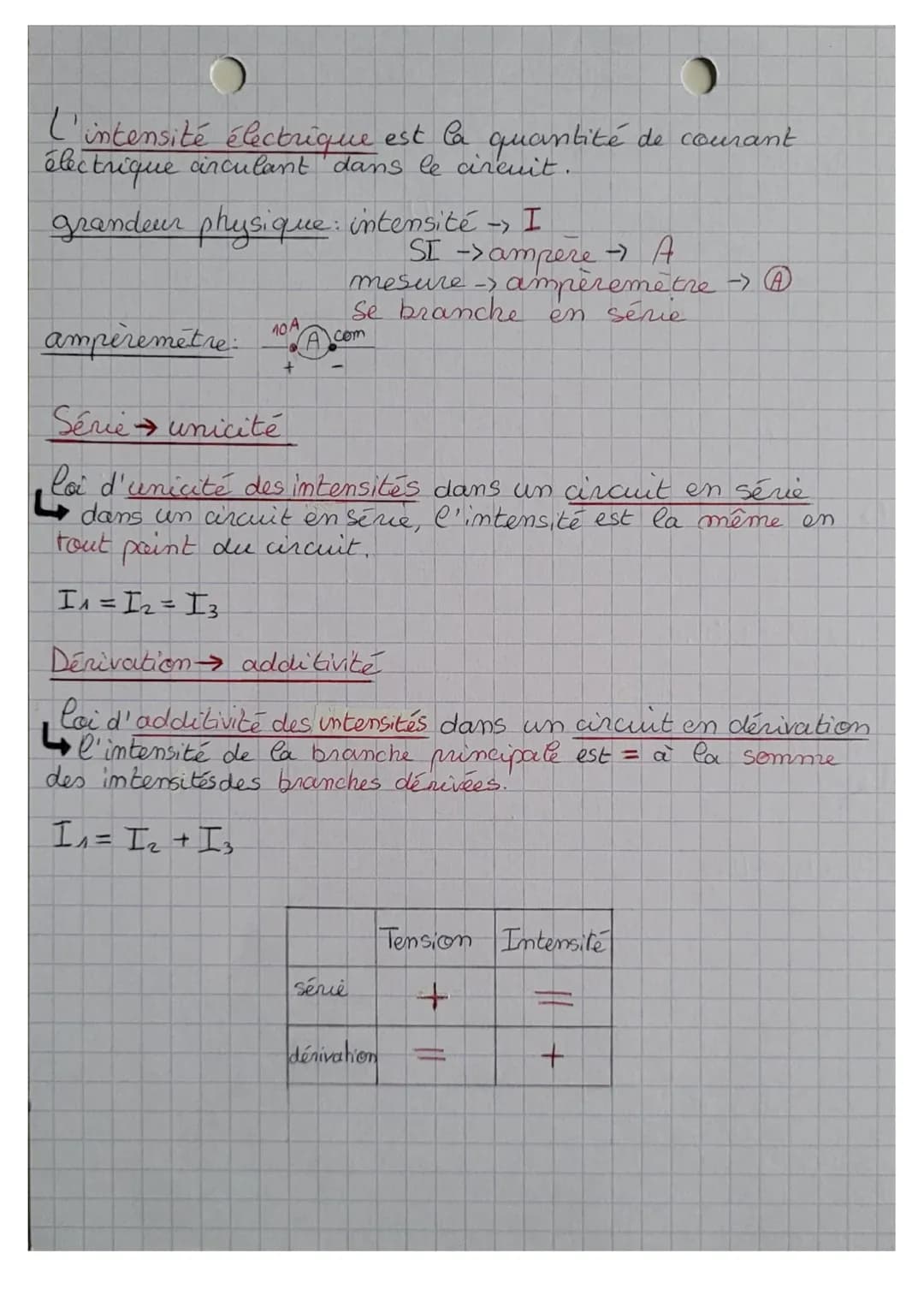

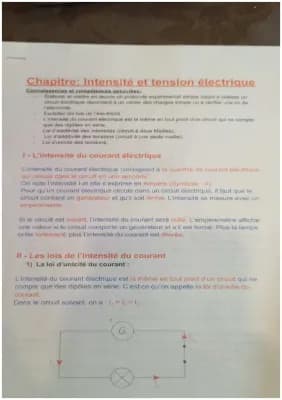

Intensité électrique

L'intensité électrique représente la quantité de courant électrique circulant dans un circuit. Elle se mesure en ampères (A) à l'aide d'un ampèremètre branché en série dans le circuit.

Définition: L'intensité électrique, notée I, est une grandeur physique qui mesure le débit de charges électriques passant par une section du circuit par unité de temps.

Vocabulaire: L'ampère (A) est l'unité de mesure de l'intensité électrique dans le Système International (SI).

Dans un circuit en série, la loi d'unicité des intensités dans un circuit en série s'applique. Cette loi stipule que l'intensité est la même en tout point du circuit.

Exemple: Dans un circuit en série avec plusieurs composants, si on mesure I₁ = 2A au début du circuit, on mesurera également I₂ = 2A et I₃ = 2A en tout autre point du circuit.

Pour un circuit en dérivation, la loi d'additivité des intensités s'applique. Selon cette loi, l'intensité de la branche principale est égale à la somme des intensités des branches dérivées.

Highlight: Il est crucial de comprendre la différence entre les comportements de la tension et de l'intensité dans les circuits en série et en dérivation pour analyser correctement les circuits électriques.
