Fiche : Caractérisation de l’information analogique et numérique
442
•
19 nov. 2025
•
Ce cours explique les différences entre les signaux analogiques et... Affiche plus

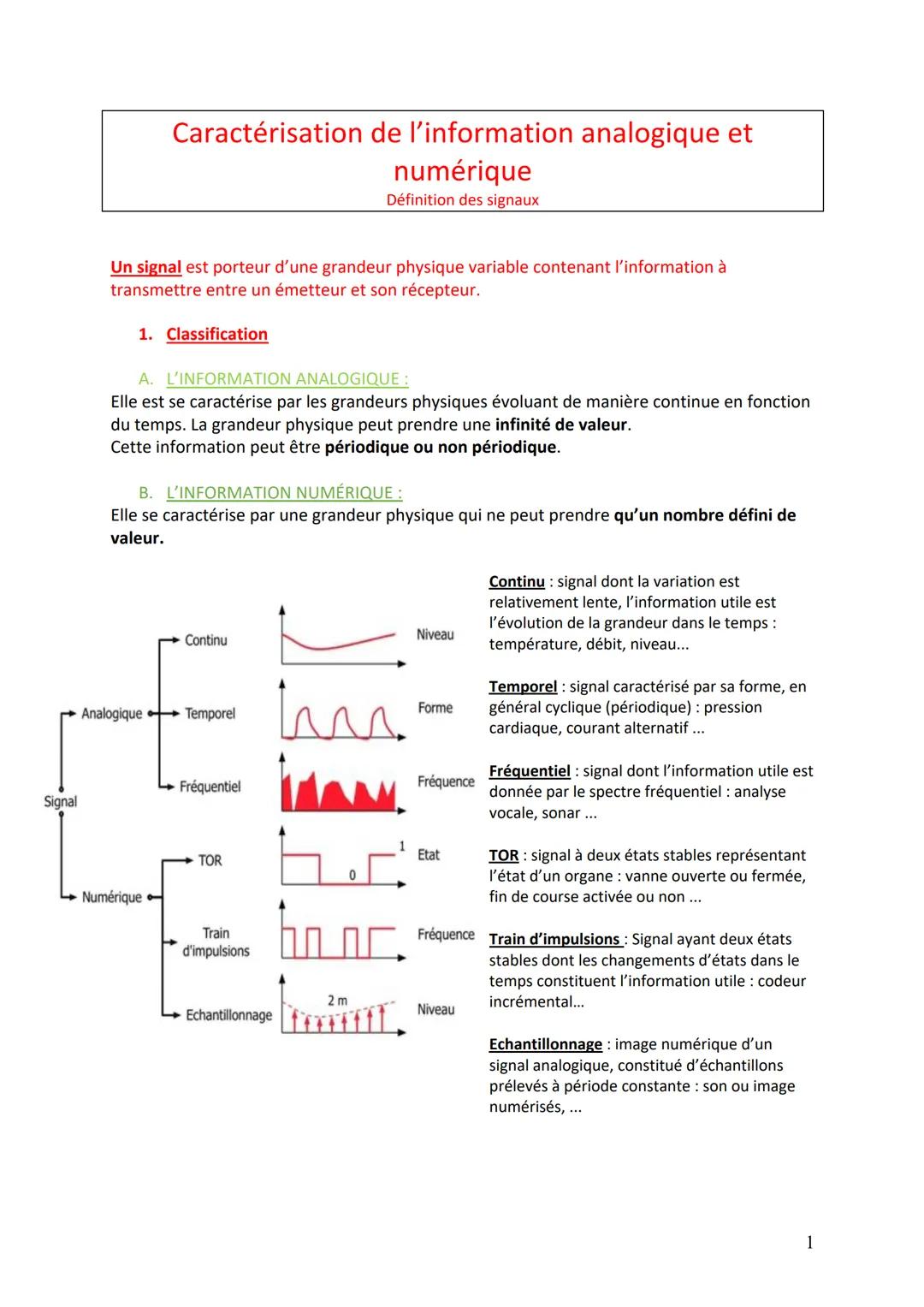

Un signal est une grandeur physique variable qui transporte une information entre un émetteur et un récepteur. On distingue deux grandes catégories de signaux:
L'information analogique évolue de manière continue dans le temps et peut prendre une infinité de valeurs. Elle peut être périodique (comme le courant alternatif) ou non périodique (comme la température ambiante).
L'information numérique, quant à elle, ne peut prendre qu'un nombre défini de valeurs. Elle se présente sous différentes formes comme les signaux TOR (Tout Ou Rien) qui n'ont que deux états stables, ou les signaux échantillonnés qui sont des images numériques de signaux analogiques.
💡 Astuce : Pour retenir la différence, pensez à une horloge - l'analogique montre un mouvement continu des aiguilles, tandis que la numérique affiche des chiffres qui changent par paliers.
Les signaux analogiques peuvent être classifiés en trois types : continus (variation lente comme la température), temporels (caractérisés par leur forme cyclique) et fréquentiels (l'information est dans le spectre de fréquences). Les signaux numériques, eux, comprennent les signaux TOR, les trains d'impulsions et les signaux échantillonnés.

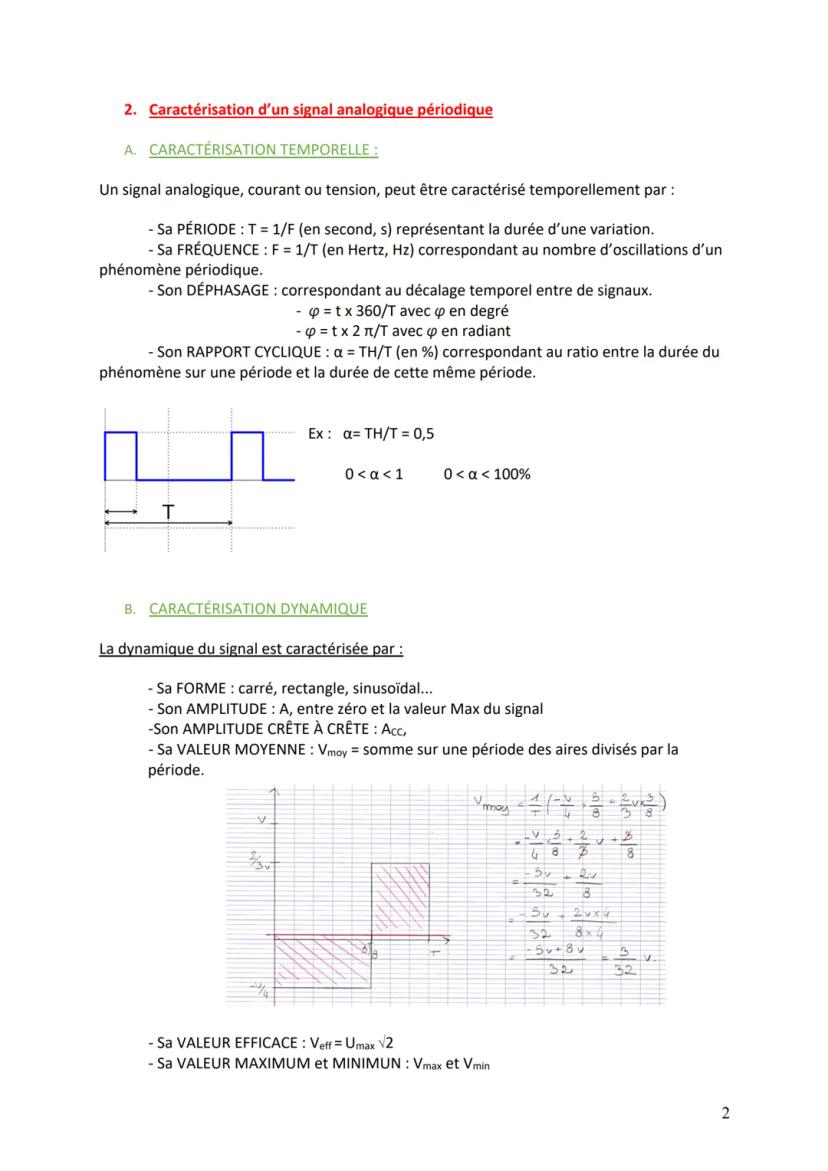

Pour décrire précisément un signal analogique périodique, on utilise plusieurs paramètres temporels essentiels:
La période T (en secondes) représente la durée d'un cycle complet du signal. Elle est liée à la fréquence F (en Hertz) par la relation F = 1/T. Le déphasage indique le décalage temporel entre deux signaux et peut s'exprimer en degrés ou en radians . Le rapport cyclique α correspond au ratio entre la durée du phénomène et la période totale .
Un signal se caractérise également par des paramètres dynamiques qui décrivent son amplitude et sa forme. On distingue la forme (sinusoïdale, carrée, etc.), l'amplitude A (entre zéro et la valeur maximale), l'amplitude crête à crête (différence entre valeurs max et min), la valeur moyenne et la valeur efficace .
🔍 Important : La valeur efficace est celle qui compte pour calculer la puissance d'un signal électrique - c'est celle indiquée sur vos appareils électriques!
Ces caractéristiques permettent de définir complètement un signal et sont essentielles pour comprendre son comportement dans un circuit.

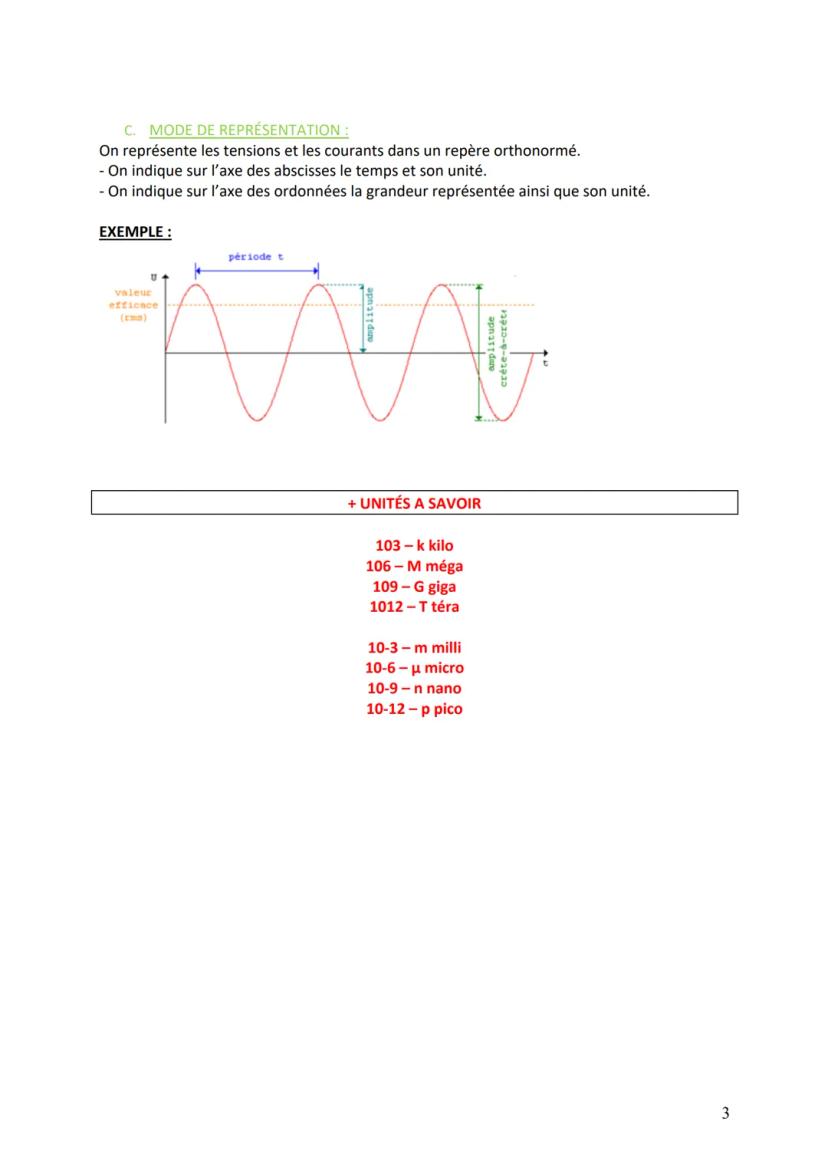

Pour visualiser un signal électrique, on utilise un repère orthonormé où l'axe horizontal représente le temps et l'axe vertical la grandeur mesurée (tension, courant, etc.).
Cette représentation graphique permet d'identifier facilement les caractéristiques importantes comme la période, l'amplitude et la valeur efficace d'un signal. Il est crucial d'indiquer clairement les unités sur chaque axe pour éviter toute confusion dans l'interprétation.
Pour manipuler correctement les valeurs, il faut connaître les préfixes du système international. Les grands nombres utilisent des préfixes comme kilo (k, 10³), méga (M, 10⁶), giga (G, 10⁹) et téra (T, 10¹²). Pour les petites valeurs, on emploie milli (m, 10⁻³), micro (μ, 10⁻⁶), nano (n, 10⁻⁹) et pico (p, 10⁻¹²).
🔢 Conseil pratique : Mémorisez ces préfixes - vous les utiliserez constamment en physique et en électronique! Par exemple, 0,002 ampère s'écrit plus simplement 2 mA.
Ces unités sont essentielles pour exprimer correctement les grandeurs dans vos calculs et vos schémas électriques.
