Moments Quadratiques

Cette page se concentre sur les moments quadratiques, un concept crucial en résistance des matériaux pour analyser la rigidité des sections.

Le moment quadratique, également appelé moment d'inertie de surface, est une propriété géométrique des sections transversales utilisée pour calculer la résistance à la flexion et la déformation des poutres et des colonnes.

Definition: Le moment quadratique est une mesure de la distribution de la masse d'une section par rapport à un axe donné.

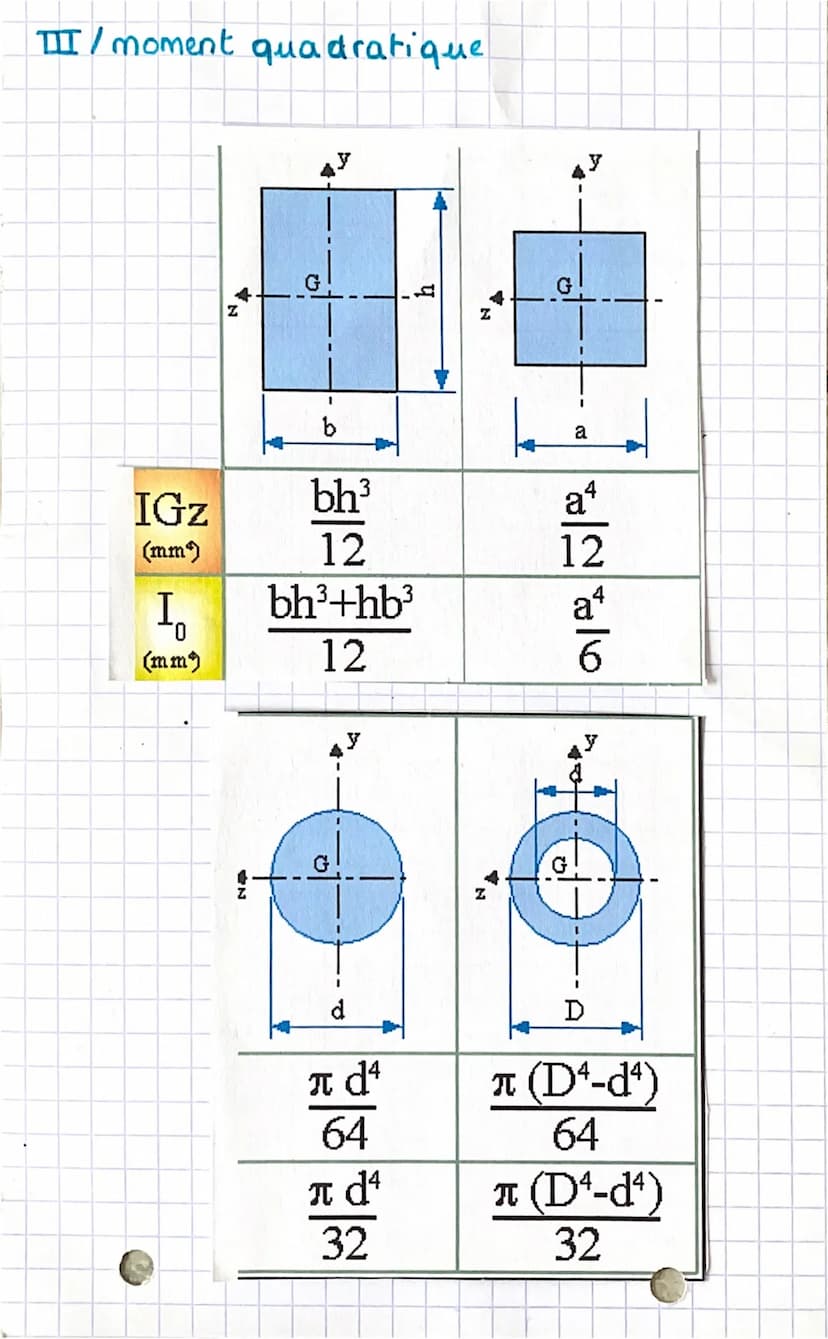

Les formules pour les moments quadratiques de différentes formes géométriques sont présentées:

1. Rectangle:

   • IGz = $b * h³$ / 12
   • I0 = $b * h³ + h * b³$ / 12

2. Cercle plein:

   • IGz = $π * d⁴$ / 64
   • I0 = $π * d⁴$ / 32

3. Anneau circulaire (tube):

   • IGz = π * $D⁴ - d⁴$ / 64
   • I0 = π * $D⁴ - d⁴$ / 32

Highlight: La connaissance de ces formules est essentielle pour résoudre des problèmes complexes en résistance des matériaux et en conception structurelle.

Ces formules sont particulièrement utiles dans le calcul de la résistance des poutres, des colonnes et d'autres éléments structurels soumis à des charges de flexion.

Example: Pour une poutre rectangulaire de largeur b et de hauteur h, le moment quadratique par rapport à l'axe horizontal passant par le centre de gravité est $b * h³$ / 12. Cette valeur est utilisée pour calculer la contrainte maximale et la déflexion de la poutre sous charge.

La compréhension et l'application correctes de ces formules sont cruciales pour les ingénieurs travaillant sur des projets de génie civil ou de conception mécanique, car elles permettent de prédire avec précision le comportement des matériaux sous diverses conditions de charge.

Vocabulary: Le terme "NA" dans le diagramme fait référence à l'axe neutre, qui est l'axe le long duquel il n'y a ni compression ni tension lors de la flexion d'une poutre.

Ces concepts forment une partie intégrale du cours de RDM 1ère année et sont essentiels pour maîtriser les principes de la résistance des matériaux.

Formules Fondamentales et Calculs de Surface

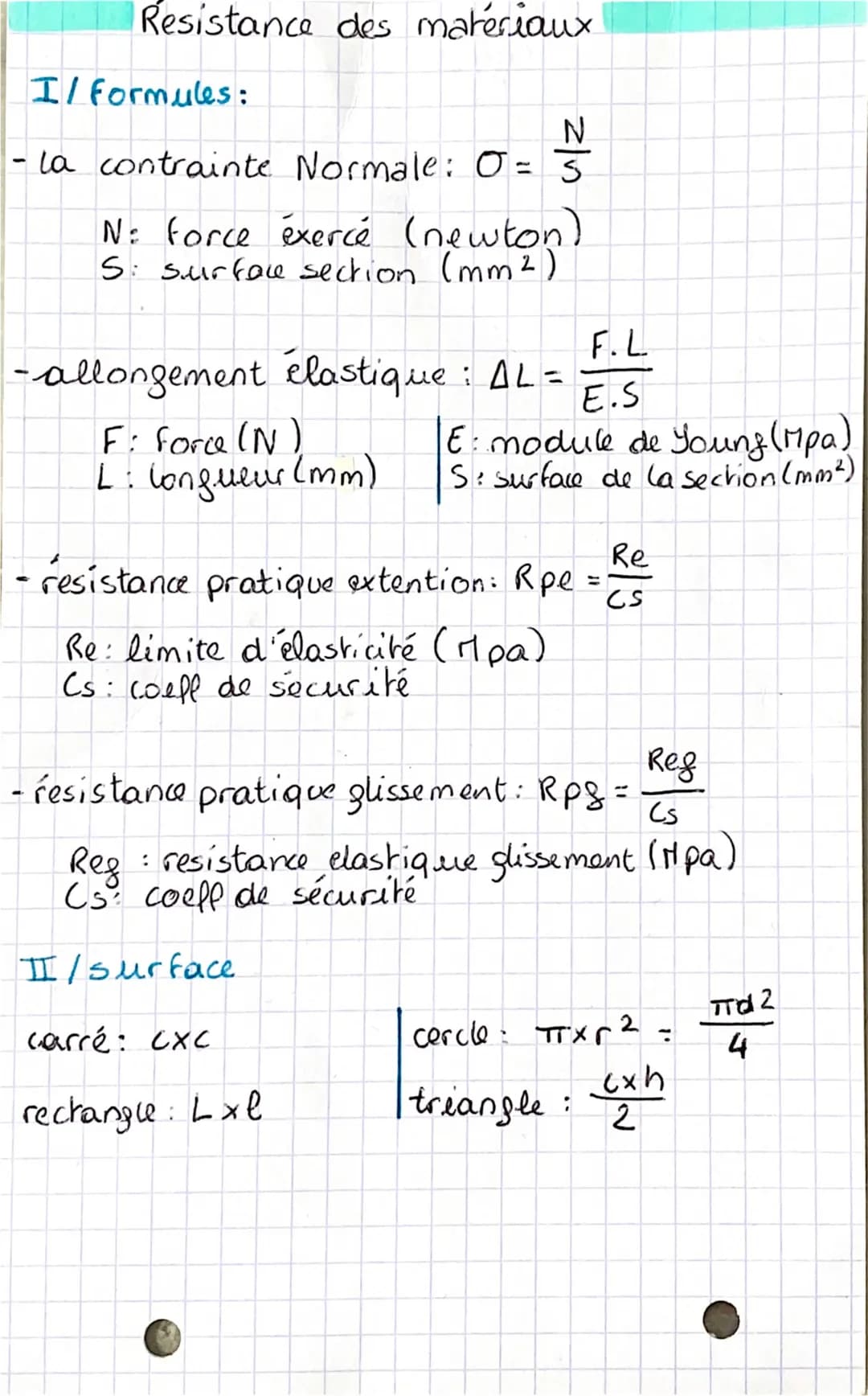

Cette page présente les formules essentielles en résistance des matériaux et les calculs de surface pour diverses formes géométriques.

La contrainte normale est définie par la formule σ = N/S, où N est la force exercée en newtons et S est la surface de la section en mm². Cette formule est fondamentale pour comprendre la distribution des forces dans un matériau.

Definition: La contrainte normale représente la force par unité de surface appliquée perpendiculairement à une section d'un matériau.

L'allongement élastique est calculé par ΔL = $F * L$ / $E * S$, où F est la force en newtons, L est la longueur en mm, E est le module de Young en MPa, et S est la surface de la section en mm².

Highlight: Le module de Young, également connu sous le nom de module d'élasticité, est une mesure de la rigidité d'un matériau.

La résistance pratique en extension (Rpe) est donnée par Rpe = Re / Cs, où Re est la limite d'élasticité en Pa et Cs est le coefficient de sécurité.

Vocabulary: La limite d'élasticité est la contrainte maximale qu'un matériau peut supporter sans déformation permanente.

Pour les calculs de surface, les formules suivantes sont présentées:

• Carré: c x c
• Rectangle: L x l
• Cercle: π * r²
• Triangle: $c * h$ / 2

La résistance pratique au glissement (Rpg) est calculée par Rpg = Reg / Cs, où Reg est la résistance élastique au glissement en MPa.

Example: Pour un matériau avec une résistance élastique au glissement de 200 MPa et un coefficient de sécurité de 2, la résistance pratique au glissement serait de 100 MPa.

Ces formules et calculs sont essentiels pour la conception et l'analyse des structures en génie civil et en mécanique, formant la base du cours de RDM (Résistance Des Matériaux).
