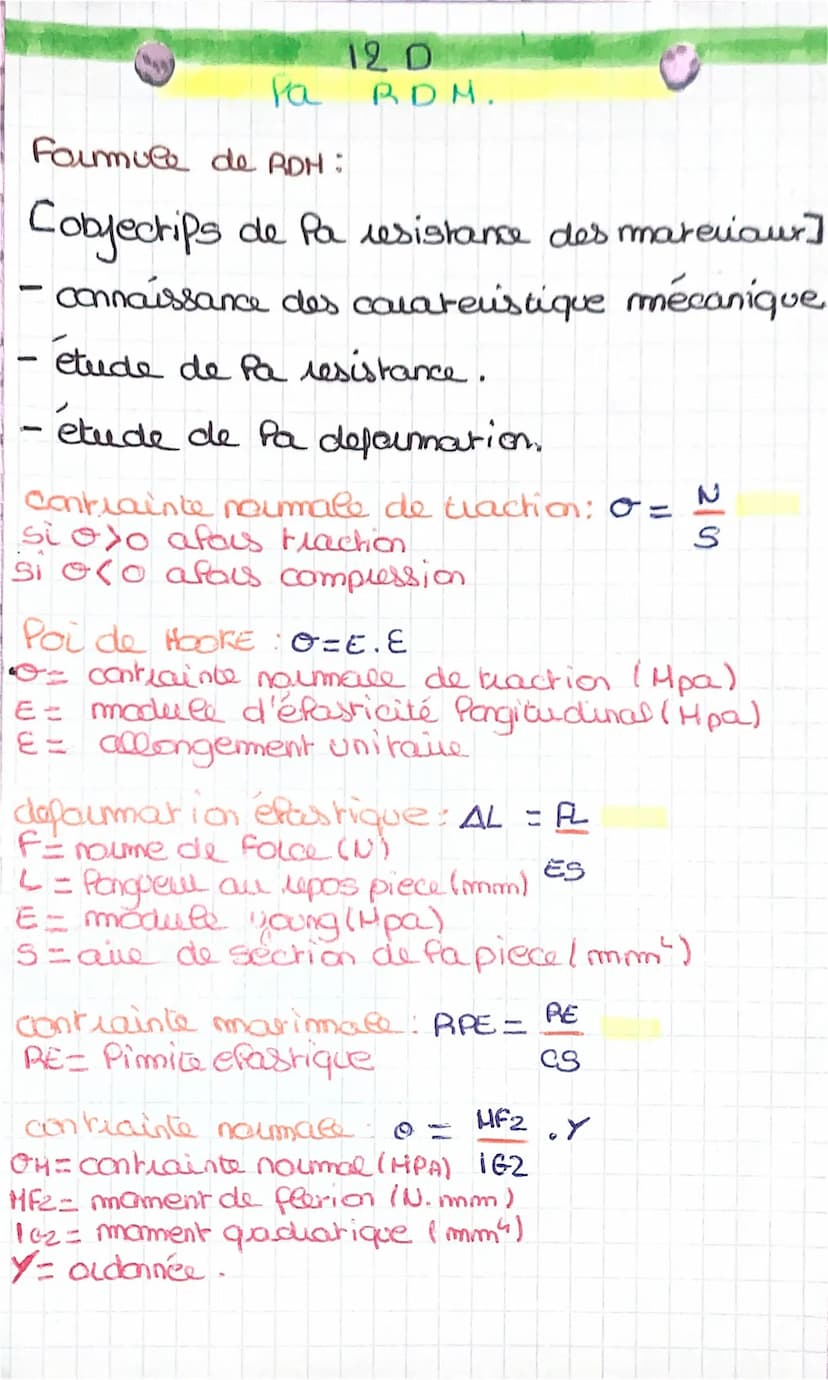

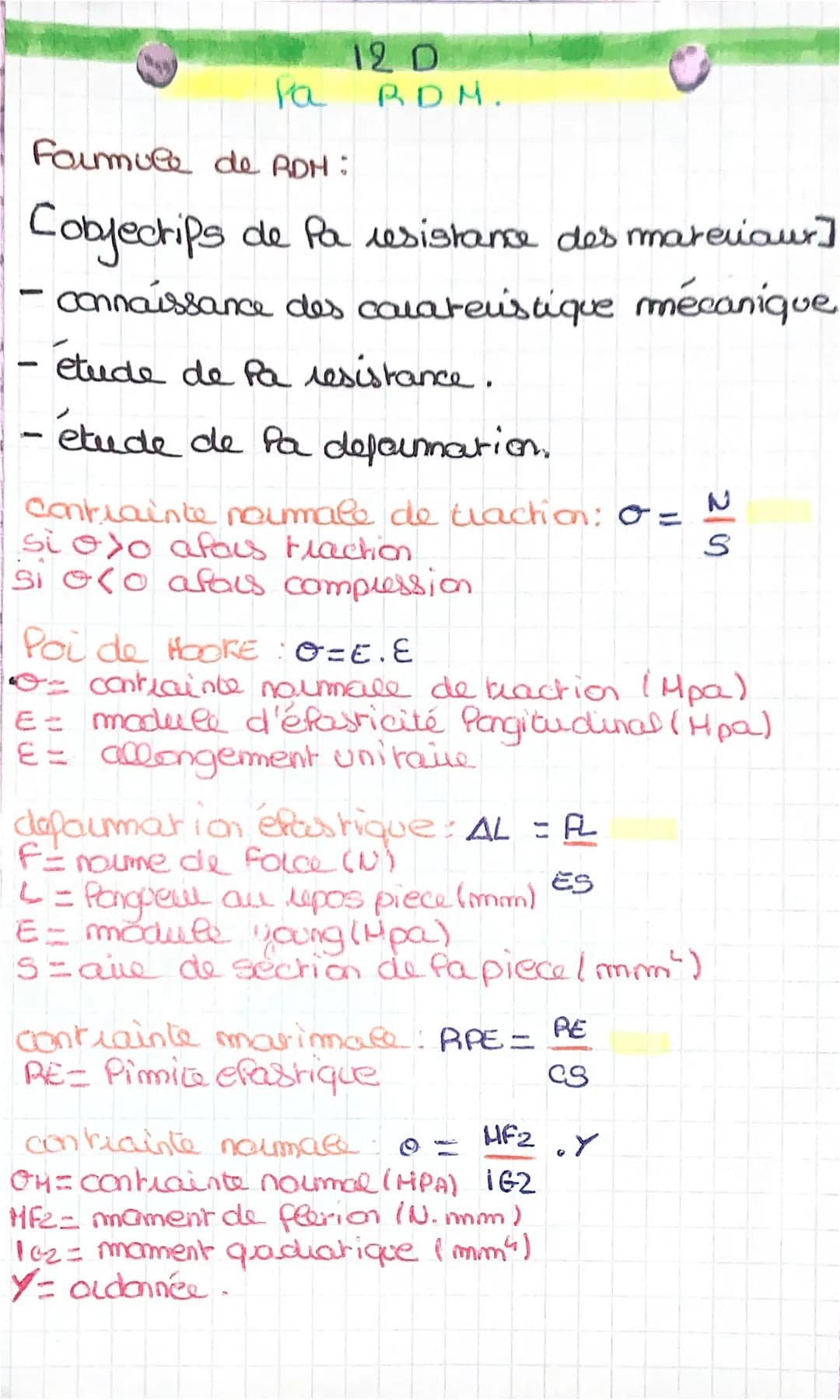

Objectifs et Formules Fondamentales de la RDM

Cette page approfondit les objectifs de la résistance des matériaux (RDM) et présente des formules essentielles pour l'analyse des contraintes et des déformations.

Les principaux objectifs de la RDM sont :

1. La connaissance des caractéristiques mécaniques des matériaux
2. L'étude de la résistance des matériaux sous contrainte
3. L'analyse de la déformation des matériaux sous charge

Highlight: La formule de RDM fondamentale pour la contrainte normale de traction est σ = F/S, où F est la force appliquée et S l'aire de la section.

Définition: La déformation élastique est calculée par ΔL = (F · L) / (E · S), où L est la longueur initiale de la pièce et E le module d'Young.

La loi de Hooke, une relation fondamentale en RDM, est exprimée par σ = E · ε, où ε représente l'allongement unitaire.

Vocabulary: Le module d'Young, noté E, est une constante caractéristique du matériau qui mesure sa rigidité.

La contrainte normale maximale admissible est donnée par la formule RPE = RE/CS, où RE est la limite élastique et CS le coefficient de sécurité.

Example: Dans le cas de la flexion, la contrainte normale est calculée par σM = (MF2 · y) / IG2, où MF2 est le moment de flexion, y l'ordonnée du point considéré, et IG2 le moment quadratique de la section.

Ces formules sont essentielles pour les ingénieurs et les étudiants en STI2D, BAC PRO, ou BTS BÂTIMENT travaillant sur des projets impliquant la résistance des matériaux.

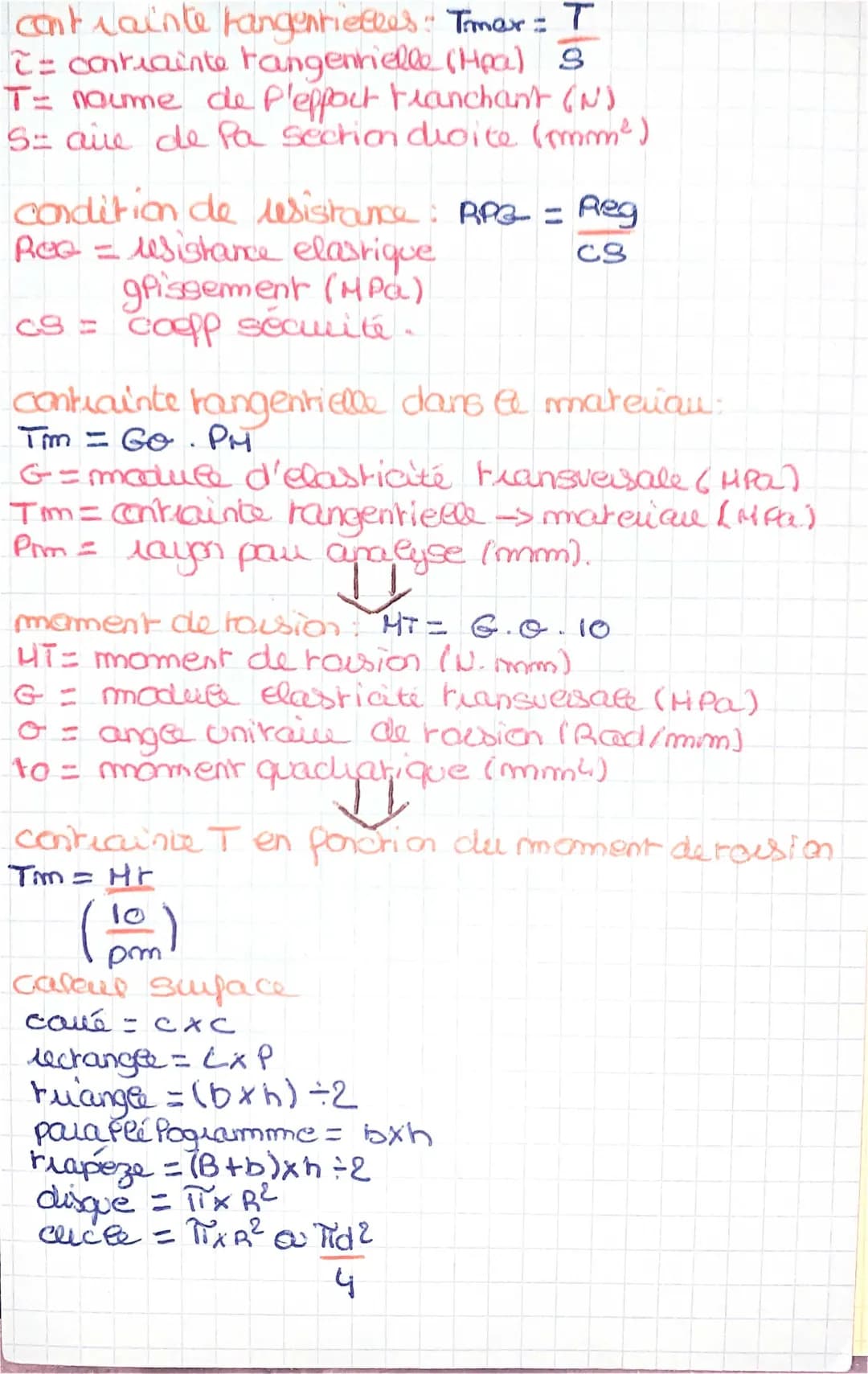

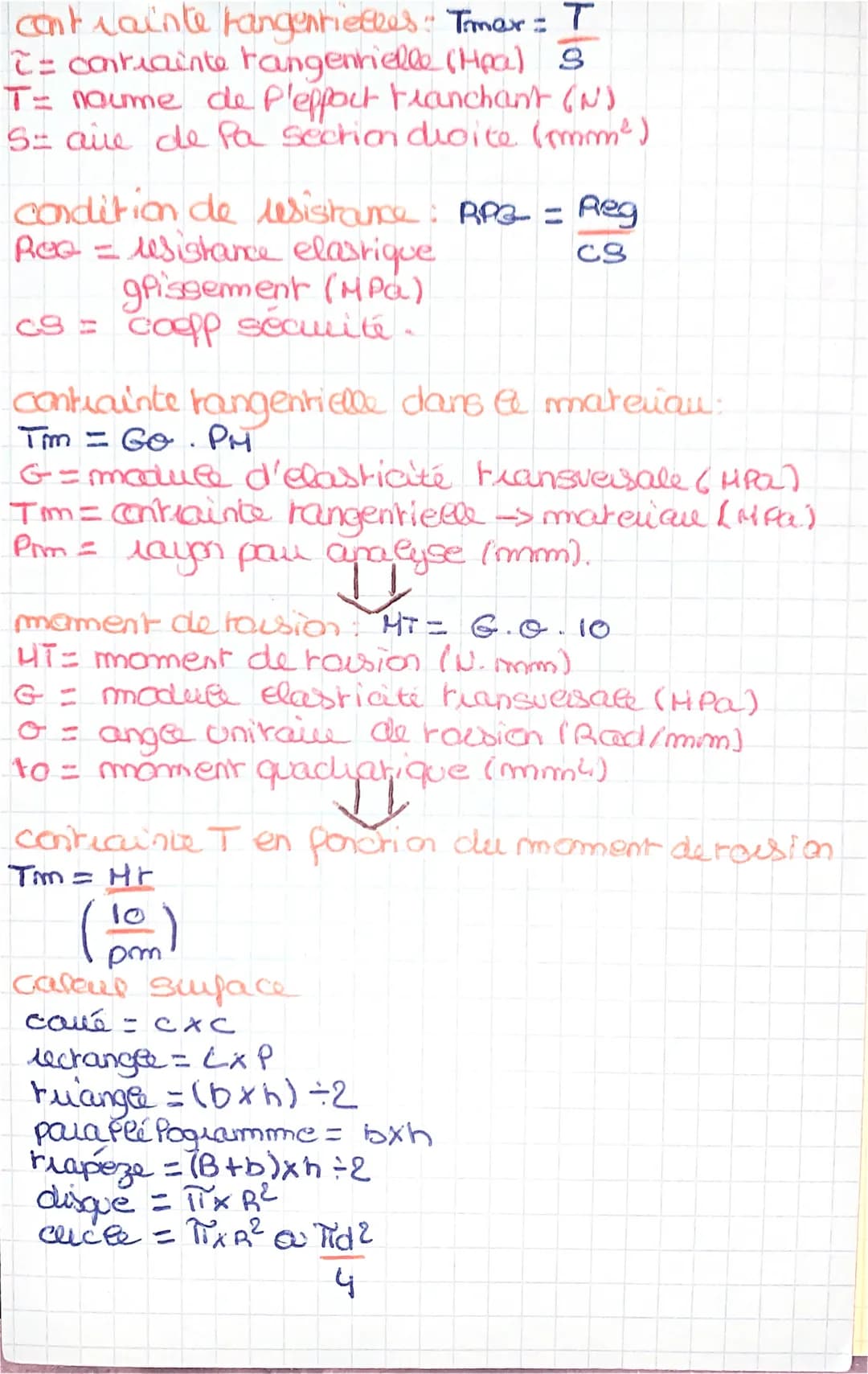

Contraintes et Déformations en RDM

Cette page présente les formules fondamentales pour calculer les contraintes tangentielles et normales dans les matériaux, ainsi que les conditions de résistance associées.

La contrainte tangentielle maximale est donnée par la formule Tmax = T/S, où T est l'effort tranchant et S l'aire de la section droite. La condition de résistance est exprimée par RPG = Reg/CS, où Reg est la résistance élastique au glissement et CS le coefficient de sécurité.

Définition: La contrainte tangentielle dans le matériau est calculée par τm = G · γ · ρm, où G est le module d'élasticité transversale, γ l'angle de torsion, et ρm le rayon pour l'analyse.

Le moment de torsion est donné par la formule MT = G · θ · I0, où θ est l'angle unitaire de torsion et I0 le moment quadratique polaire.

Highlight: La contrainte τ en fonction du moment de torsion est exprimée par τm = (MT · ρ) / I0, une formule cruciale pour l'analyse des contraintes de torsion.

La page inclut également des formules pour le calcul des surfaces de diverses formes géométriques, essentielles pour déterminer l'aire de la section droite dans les calculs de contrainte.

Exemple: Pour un rectangle, l'aire est donnée par S = b × h, tandis que pour un cercle, S = π × R² ou π × d² / 4.
