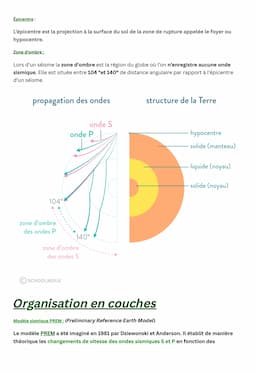

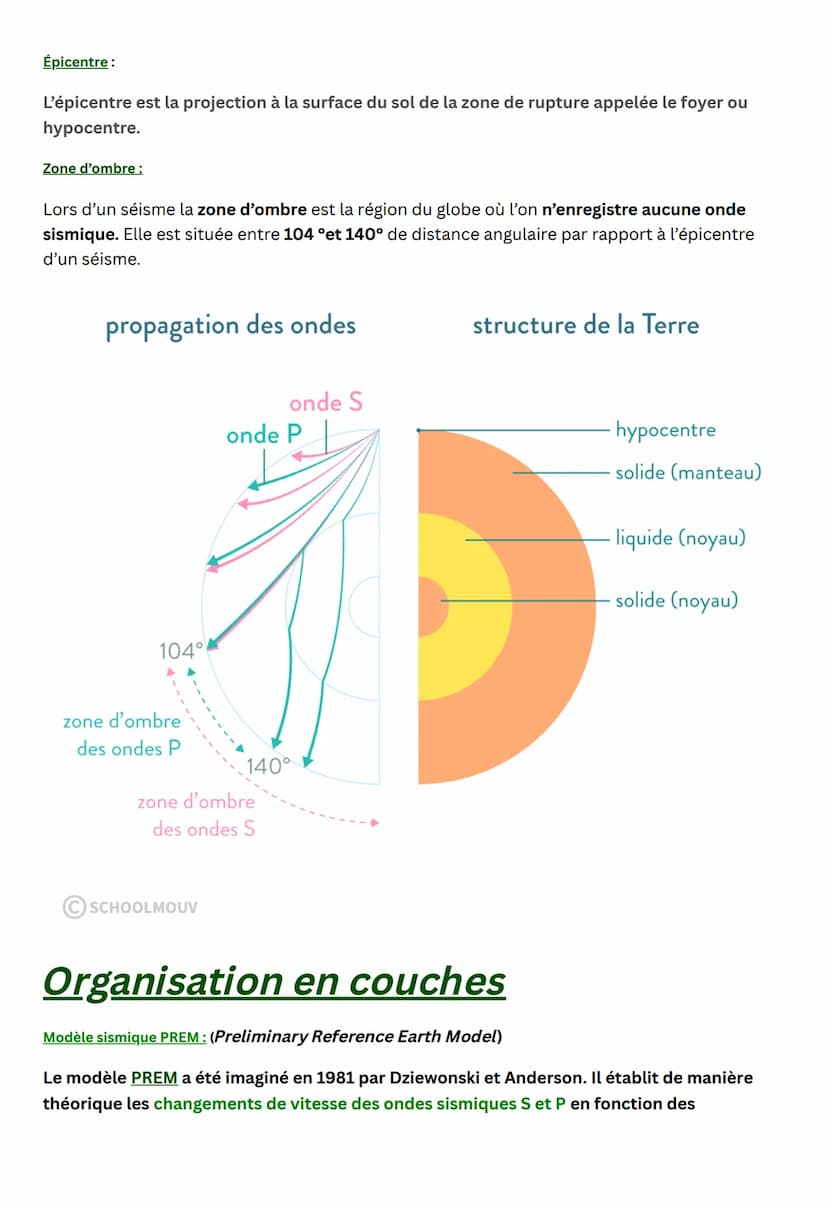

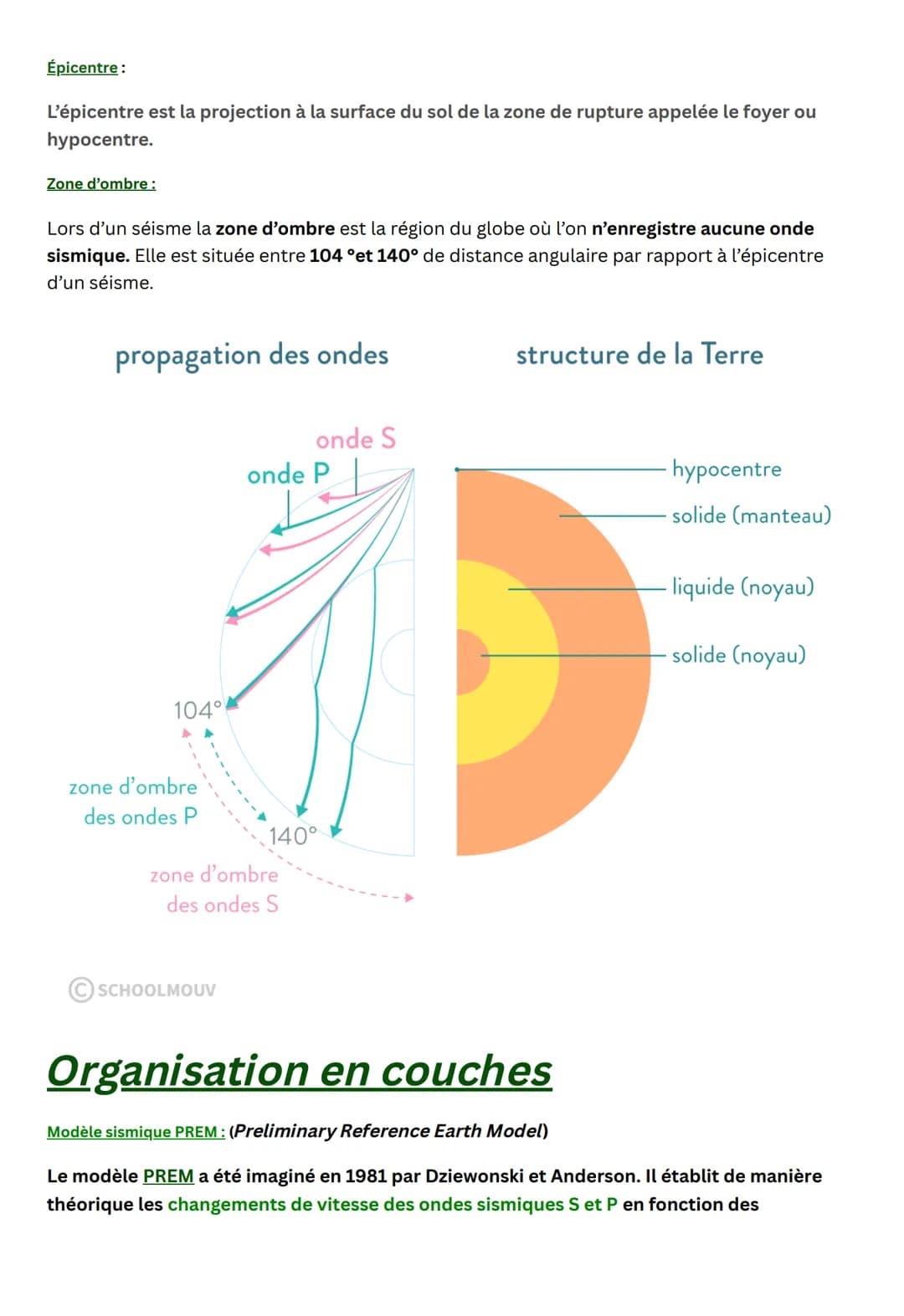

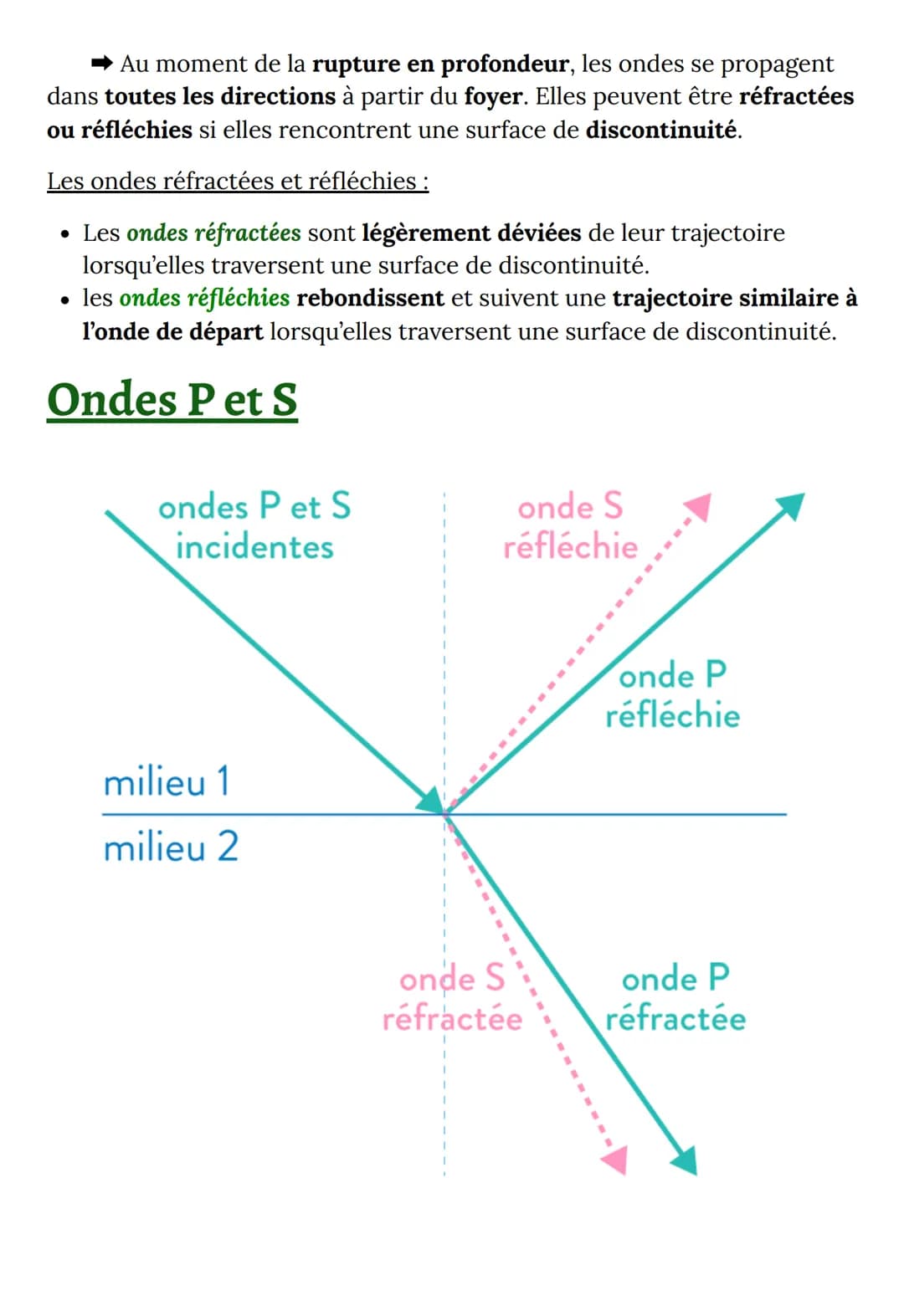

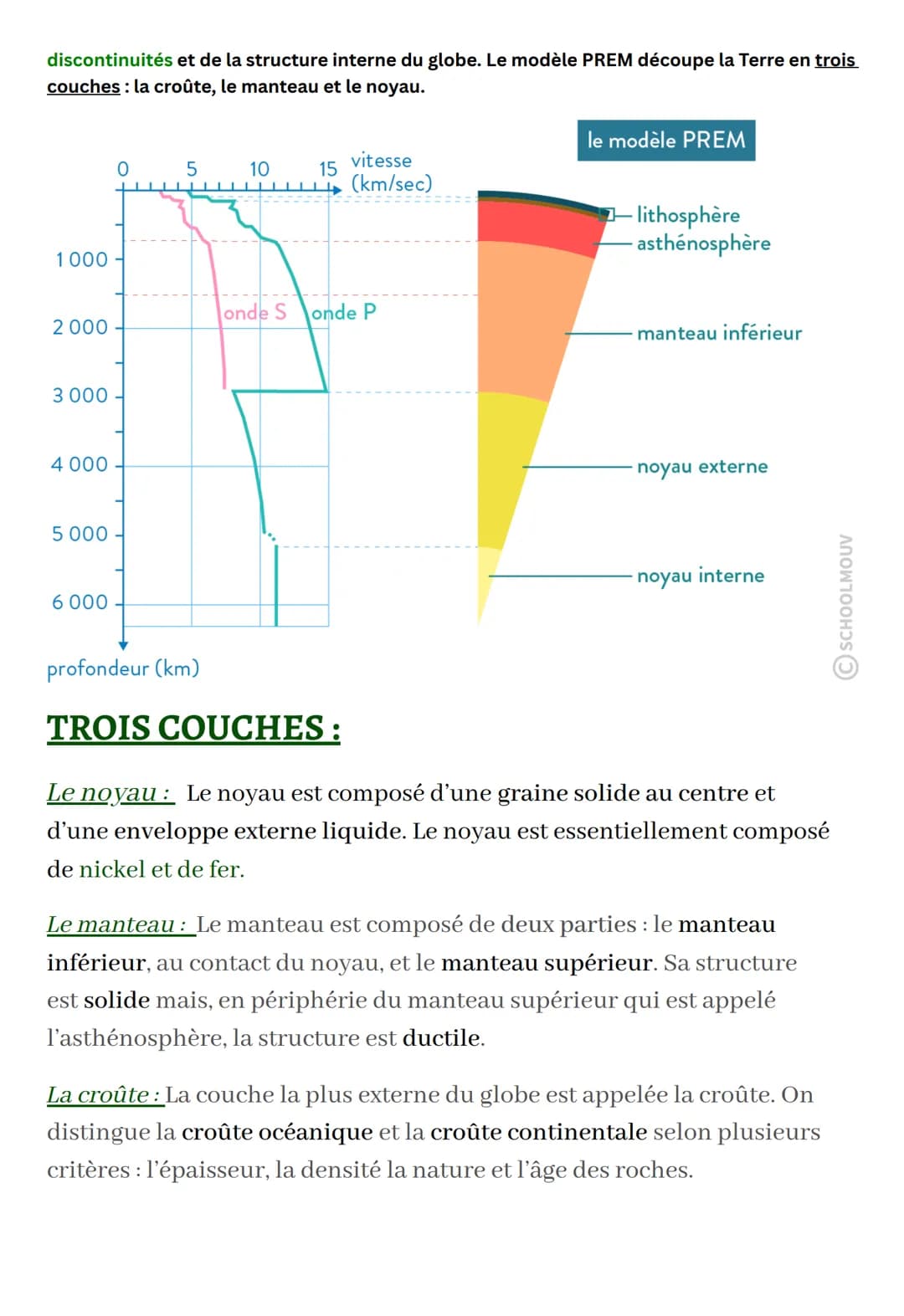

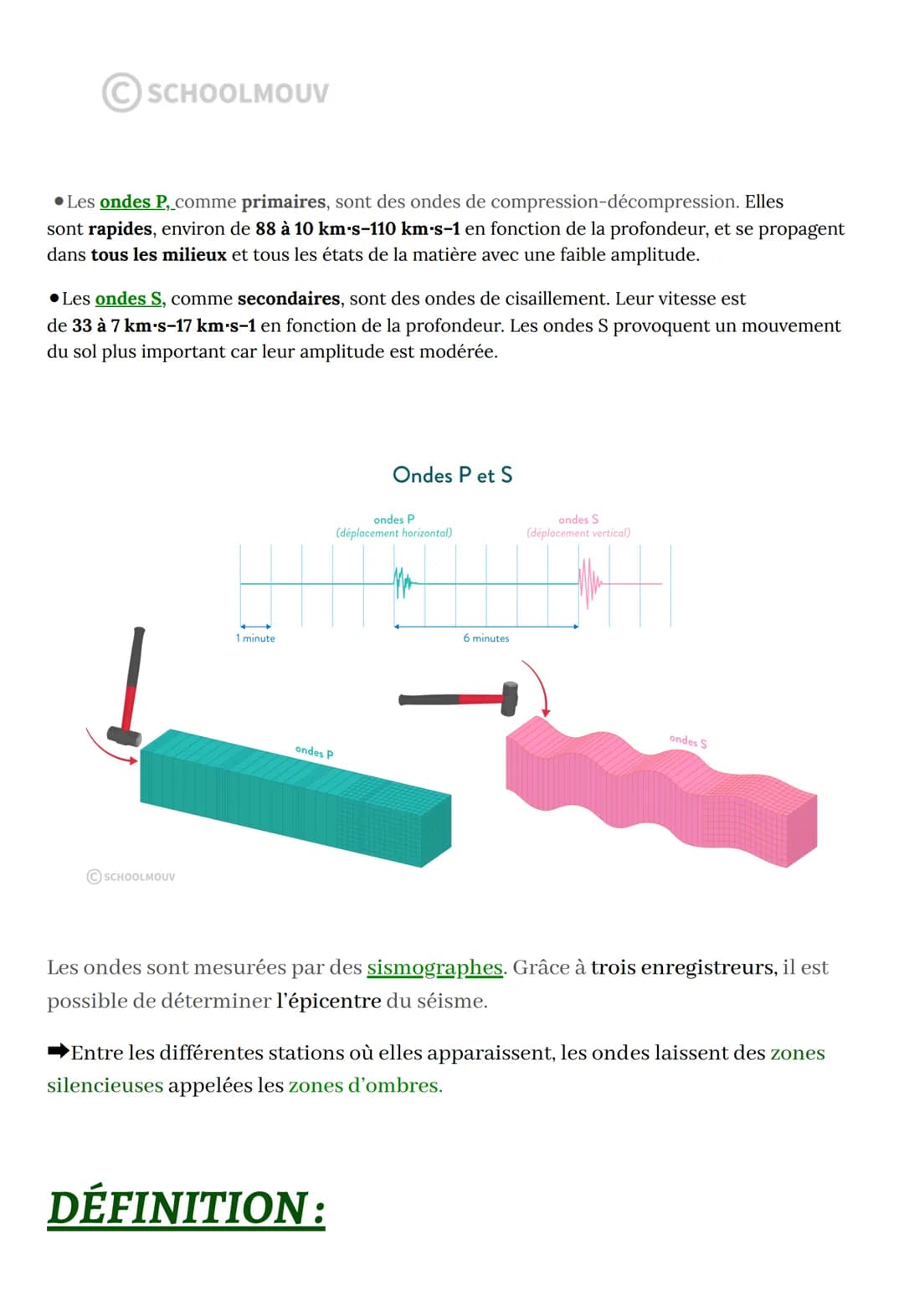

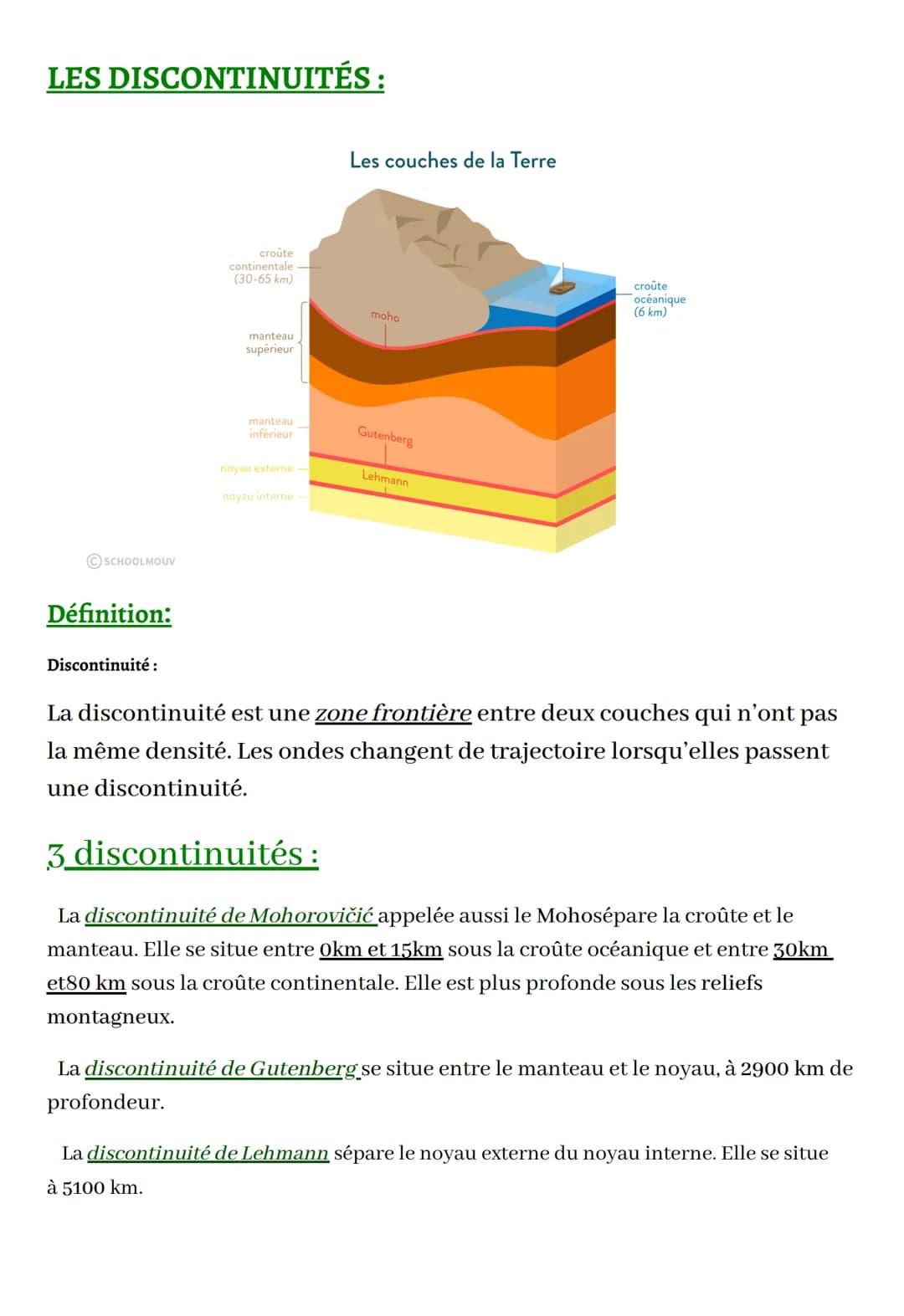

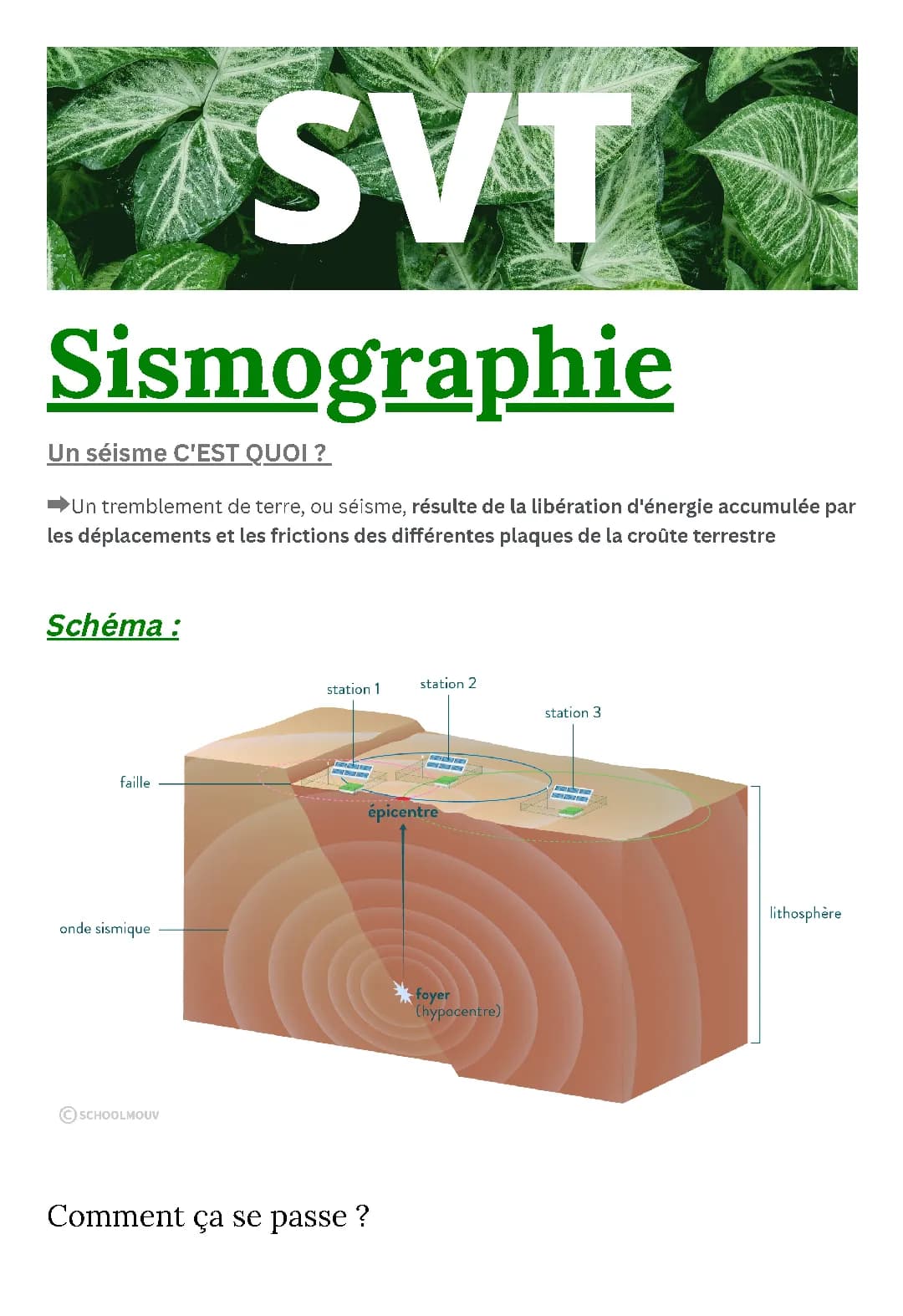

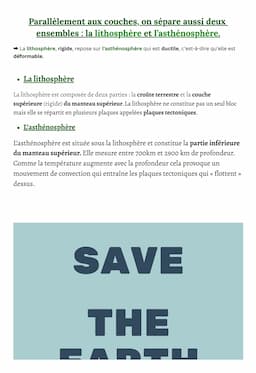

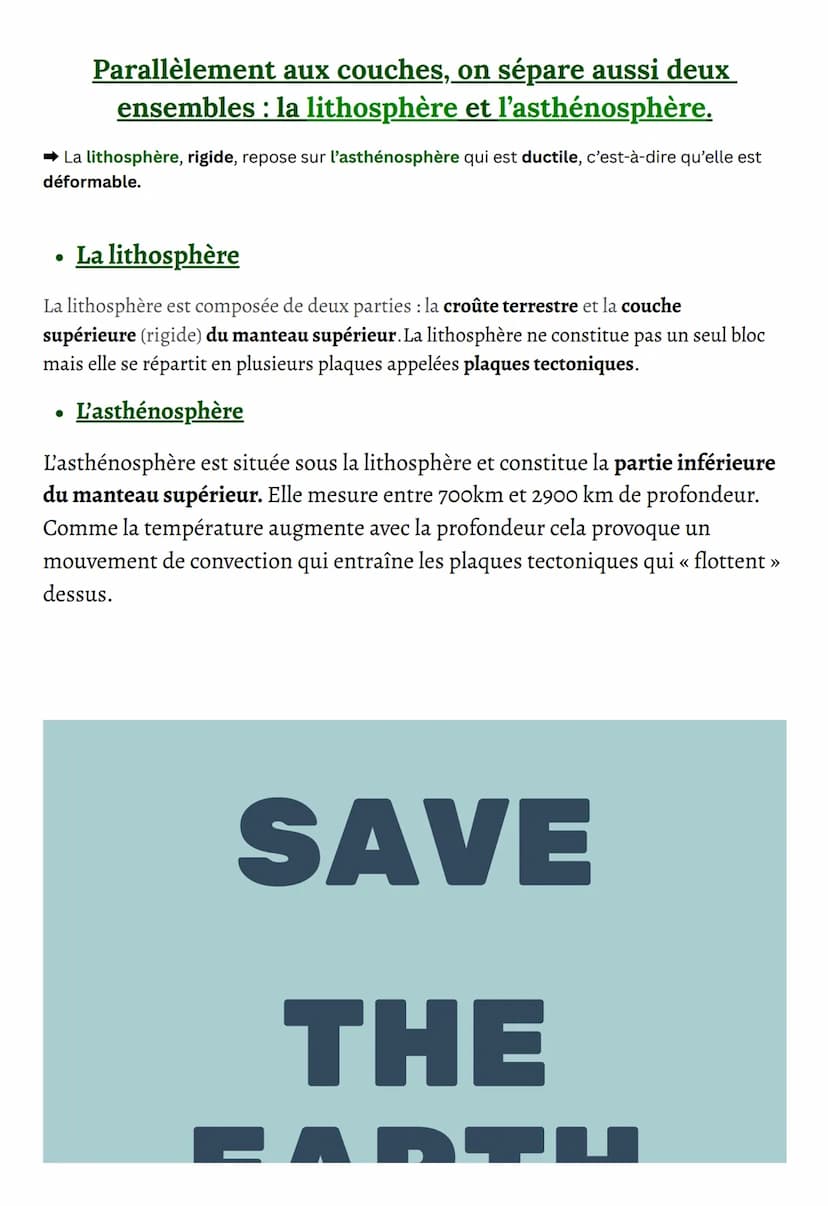

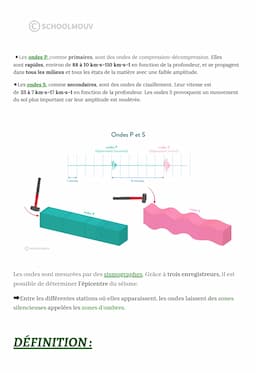

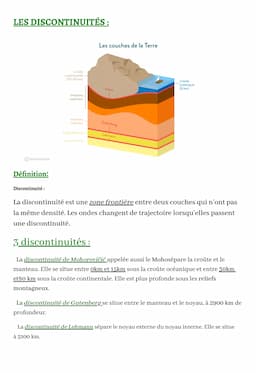

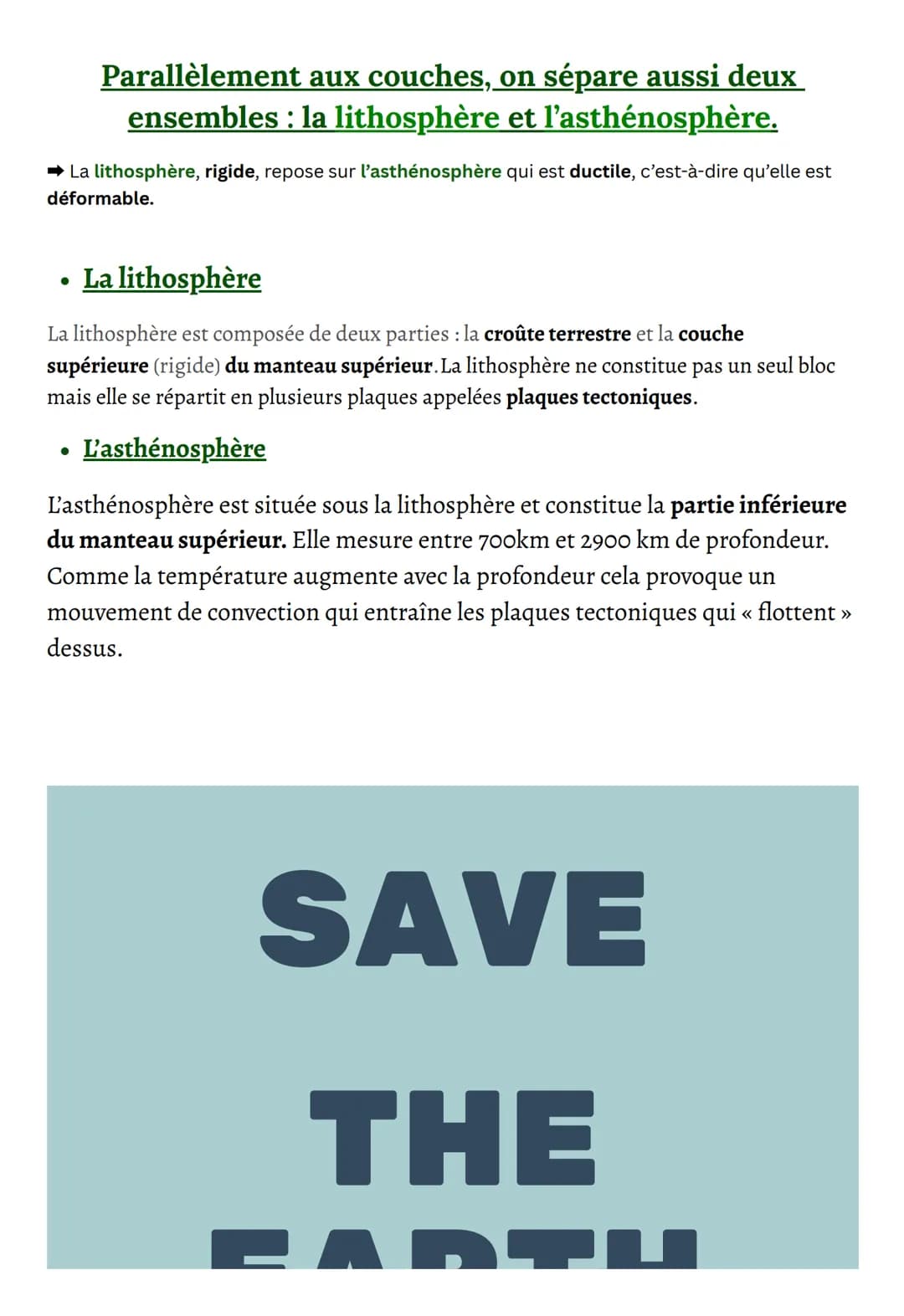

vertical) ondes S Les ondes sont mesurées par des sismographes. Grâce à trois enregistreurs, il est possible de déterminer l'épicentre du séisme. Entre les différentes stations où elles apparaissent, les ondes laissent des zones silencieuses appelées les zones d'ombres. Épicentre: L'épicentre est la projection à la surface du sol de la zone de rupture appelée le foyer ou hypocentre. Zone d'ombre: Lors d'un séisme la zone d'ombre est la région du globe où l'on n'enregistre aucune onde sismique. Elle est située entre 104 °et 140° de distance angulaire par rapport à l'épicentre d'un séisme. propagation des ondes 104° zone d'ombre des ondes P SCHOOLMOUV onde S onde P zone d'ombre des ondes S 140° structure de la Terre hypocentre solide (manteau) liquide (noyau) - solide (noyau) Organisation en couches Modèle sismique PREM : (Preliminary Reference Earth Model) Le modèle PREM a été imaginé en 1981 par Dziewonski et Anderson. Il établit de manière théorique les changements de vitesse des ondes sismiques S et P en fonction des discontinuités et de la structure interne du globe. Le modèle PREM découpe la Terre en trois couches : la croûte, le manteau et le noyau. 1000- 2 000 0 3 000 - 4 000 5 000 - 6 000 5 10 15 vitesse (km/sec) onde Sonde P profondeur (km) TROIS COUCHES: le modèle PREM -lithosphère - asthénosphère manteau inférieur noyau externe noyau interne Le noyau : Le noyau est composé d'une graine solide au centre et d'une enveloppe externe liquide. Le noyau est essentiellement composé de nickel et de fer. Le manteau : Le manteau est composé de deux parties : le manteau inférieur, au contact du noyau, et le manteau supérieur. Sa structure est solide mais, en périphérie du manteau supérieur qui est appelé l'asthénosphère, la structure est ductile. La croûte : La couche la plus externe du globe est appelée la croûte. On distingue la croûte océanique et la croûte continentale selon plusieurs critères : l'épaisseur, la densité la nature et l'âge des roches. SCHOOLMOUV LES DISCONTINUITÉS : SCHOOLMOUV Définition: Discontinuité : croûte continentale (30-65 km) manteau supérieur manteau inférieur noyau externe - noyau interne Les couches de la Terre moho Gutenberg Lehmann croûte océanique (6 km) La discontinuité est une zone frontière entre deux couches qui n'ont pas la même densité. Les ondes changent de trajectoire lorsqu'elles passent une discontinuité. 3 discontinuités : La discontinuité de Mohorovičić appelée aussi le Mohosépare la croûte et le manteau. Elle se situe entre 0km et 15km sous la croûte océanique et entre 30km et80 km sous la croûte continentale. Elle est plus profonde sous les reliefs montagneux. La discontinuité de Gutenberg se situe entre le manteau et le noyau, à 2900 km de profondeur. La discontinuité de Lehmann sépare le noyau externe du noyau interne. Elle se situe à 5100 km. Parallèlement aux couches, on sépare aussi deux ensembles : la lithosphère et l'asthénosphère. ➡ La lithosphère, rigide, repose sur l'asthénosphère qui est ductile, c'est-à-dire qu'elle est déformable. • La lithosphère La lithosphère est composée de deux parties : la croûte terrestre et la couche supérieure (rigide) du manteau supérieur. La lithosphère ne constitue pas un seul bloc mais elle se répartit en plusieurs plaques appelées plaques tectoniques. L'asthénosphère ● L'asthénosphère est située sous la lithosphère et constitue la partie inférieure du manteau supérieur. Elle mesure entre 700km et 2900 km de profondeur. Comme la température augmente avec la profondeur cela provoque un mouvement de convection qui entraîne les plaques tectoniques qui << flottent >> dessus. SAVE THE CADYU CARIN STONOWING STOP GLOBAL WARMING GET INVOLVED AT WWW.SAVETHEEARTH.COM
