Chaine d'Information et d'Énergie: Exercices Corrigés et Exemples Faciles

Signaler
La chaîne d'énergie est un concept essentiel en technologie qui explique comment les objets techniques transforment l'énergie pour fonctionner. Elle se compose de quatre blocs fonctionnels : alimenter, distribuer, convertir et transmettre, qui représentent le parcours de l'énergie de sa source jusqu'à l'action finale. • La fonction "alimenter" fournit l'énergie nécessaire au système • La fonction "distribuer" répartit l'énergie aux différents actionneurs • La fonction "convertir" transforme un type d'énergie en un autre • La fonction "transmettre" achemine l'énergie convertie vers l'action finale
Technologie : La chaîne  d’énergie – page 1

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

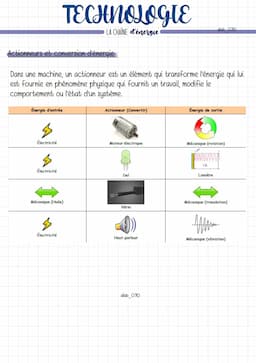

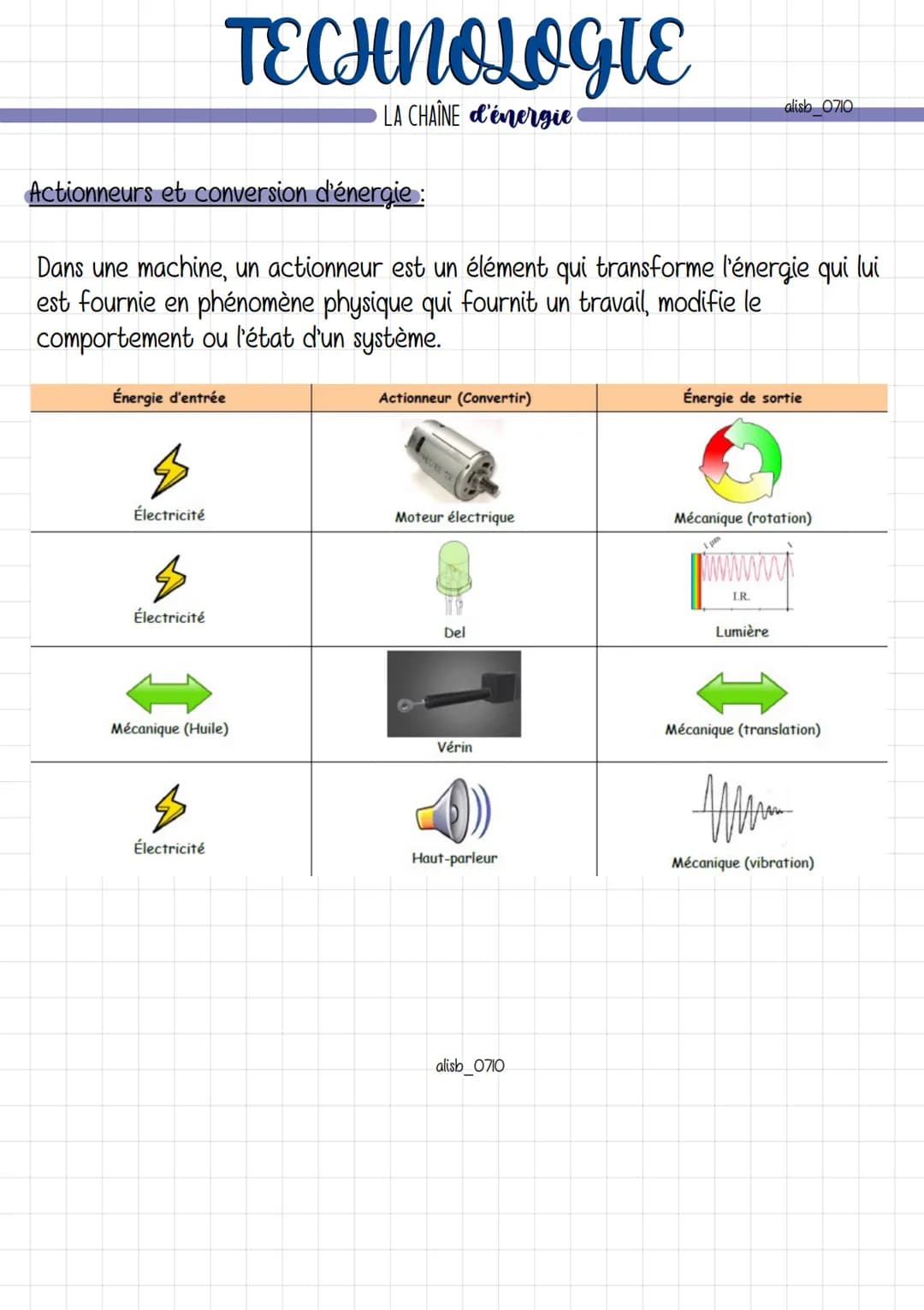

Actionneurs et conversion d'énergie : Le cœur de la transformation énergétique

Les actionneurs sont des éléments essentiels dans la chaîne d'énergie, responsables de la conversion d'un type d'énergie en un autre pour produire une action ou un travail spécifique.

Définition: Un actionneur est un dispositif qui transforme l'énergie qui lui est fournie en un phénomène physique, modifiant ainsi le comportement ou l'état d'un système.

Différents types d'actionneurs existent, chacun spécialisé dans une forme spécifique de transformation d'énergie:

  1. Moteur électrique : Convertit l'énergie électrique en énergie mécanique de rotation.
  2. DEL (Diode Électroluminescente) : Transforme l'énergie électrique en lumière.
  3. Vérin : Convertit l'énergie mécanique (hydraulique ou pneumatique) en mouvement linéaire.
  4. Haut-parleur : Transforme l'énergie électrique en vibrations mécaniques produisant du son.

Highlight: La compréhension des différents types d'actionneurs et de leurs principes de fonctionnement est cruciale pour concevoir et analyser des systèmes techniques efficaces.

Exemple: Dans un robot comme le Mbot, la chaîne d'énergie peut être décomposée ainsi : la pile (alimenter) fournit l'énergie électrique, les câbles et la carte électronique (distribuer) la répartissent, le moteur (convertir) la transforme en énergie mécanique, et les engrenages et roues (transmettre) permettent au robot d'avancer.

Cette compréhension de la chaîne d'énergie et des actionneurs est fondamentale en technologie, permettant aux étudiants de mieux appréhender le fonctionnement des objets techniques qui les entourent.

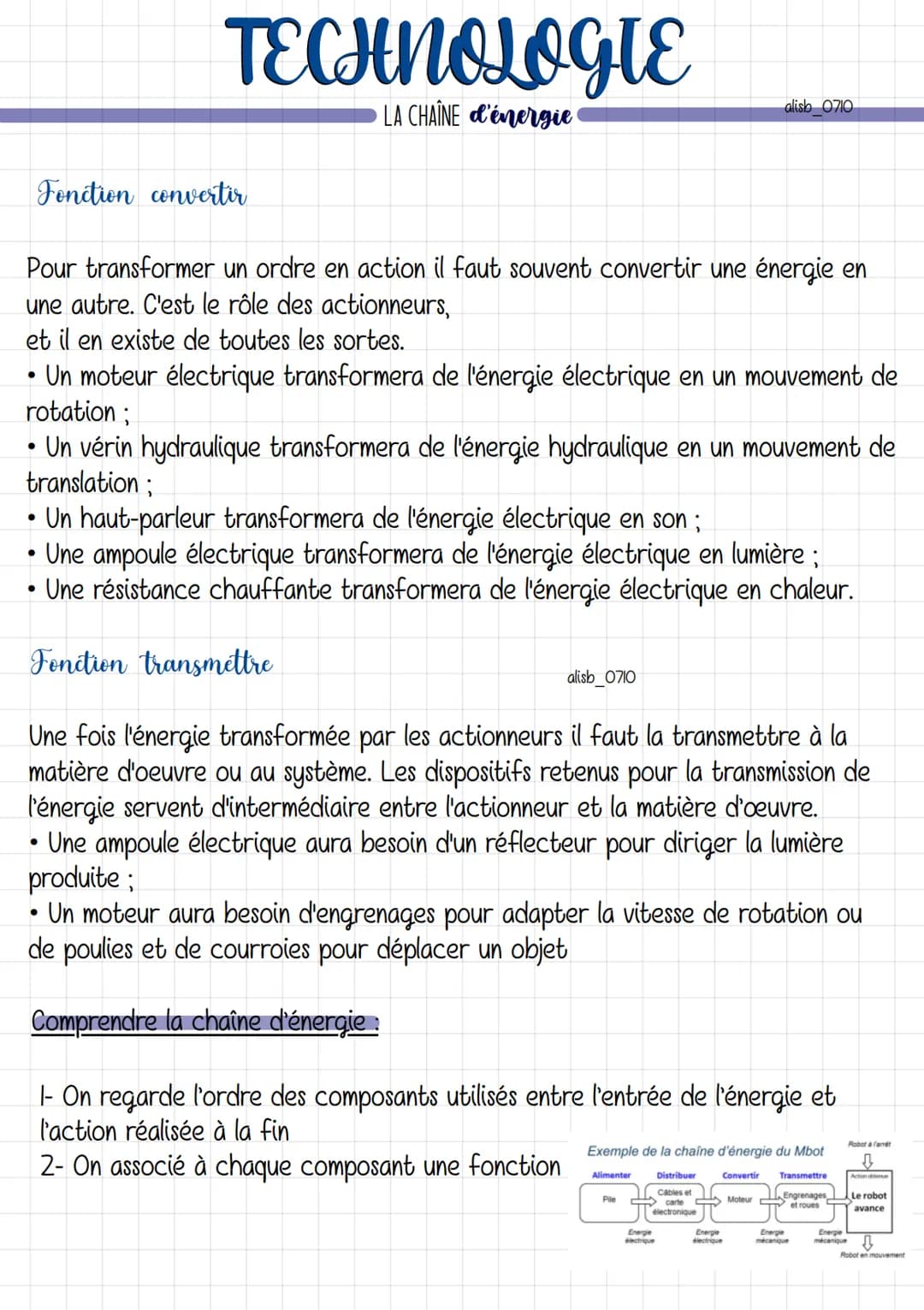

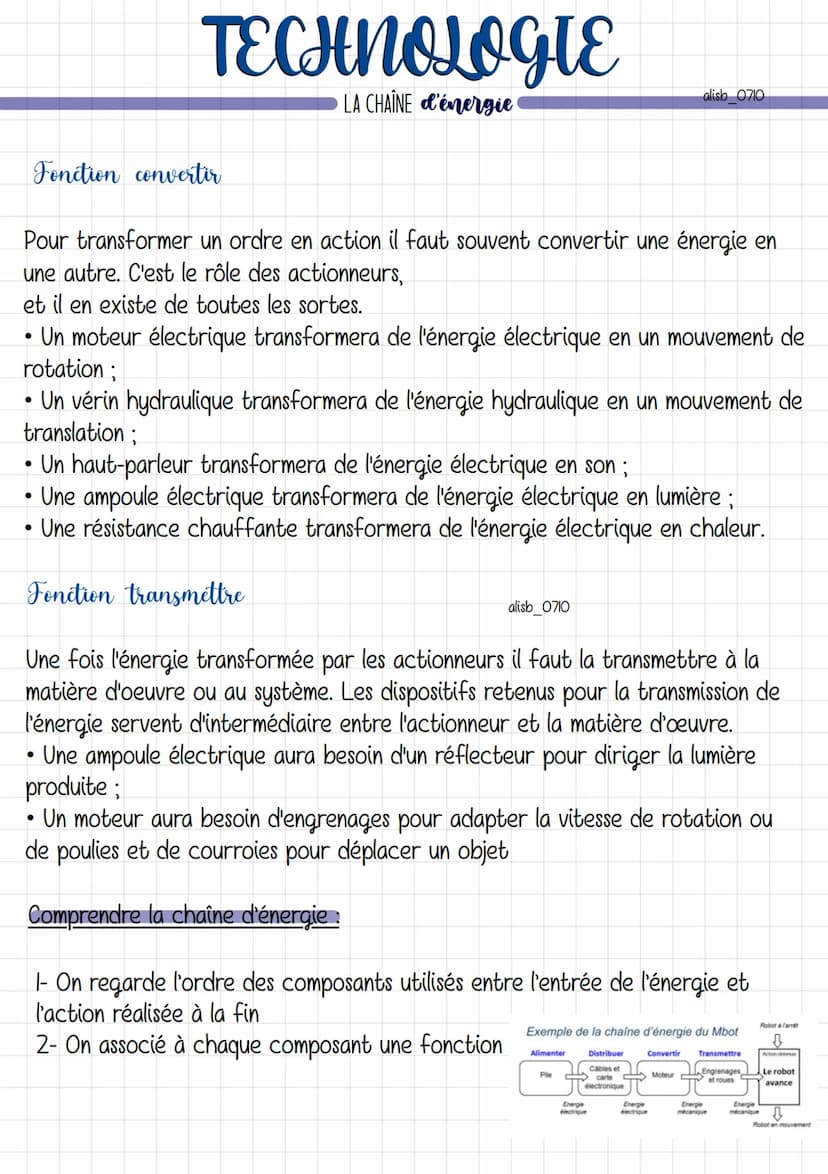

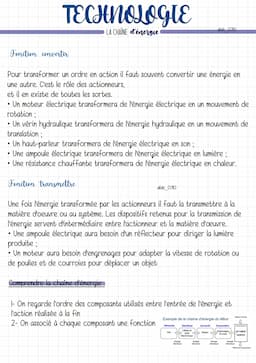

Technologie : La chaîne  d’énergie – page 2

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Exercices pratiques sur la chaîne d'énergie et les actionneurs

Pour consolider la compréhension de la chaîne d'énergie et des actionneurs, il est important de réaliser des exercices pratiques. Voici quelques suggestions d'activités :

  1. Analyse de systèmes existants : Identifiez les quatre fonctions de la chaîne d'énergie dans des objets du quotidien, comme un ventilateur ou un smartphone.

  2. Conception d'un système simple : Créez un petit projet, par exemple une lampe de poche, en détaillant chaque étape de la chaîne d'énergie.

  3. Étude comparative des actionneurs : Comparez différents types d'actionneurs en termes d'efficacité énergétique et d'applications possibles.

Exemple: Comparez un moteur électrique et un vérin hydraulique pour soulever une charge. Analysez les avantages et inconvénients de chaque solution.

  1. Expériences de transformation d'énergie : Réalisez des expériences simples pour observer différentes transformations d'énergie.

Exemple: Construisez un petit circuit électrique avec une pile, un interrupteur et une ampoule pour illustrer la transformation de l'énergie électrique en lumière et en chaleur.

Ces exercices pratiques permettent non seulement de mieux comprendre les concepts théoriques, mais aussi de développer des compétences en résolution de problèmes et en pensée critique, essentielles en technologie.

Highlight: La maîtrise de la chaîne d'énergie et des principes de conversion d'énergie est fondamentale pour la conception et l'analyse de systèmes techniques efficaces et durables.

En conclusion, l'étude de la chaîne d'énergie et des actionneurs offre une base solide pour comprendre le fonctionnement des objets techniques, ouvrant ainsi la voie à l'innovation et à l'amélioration des technologies existantes.

Technologie : La chaîne  d’énergie – page 3

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

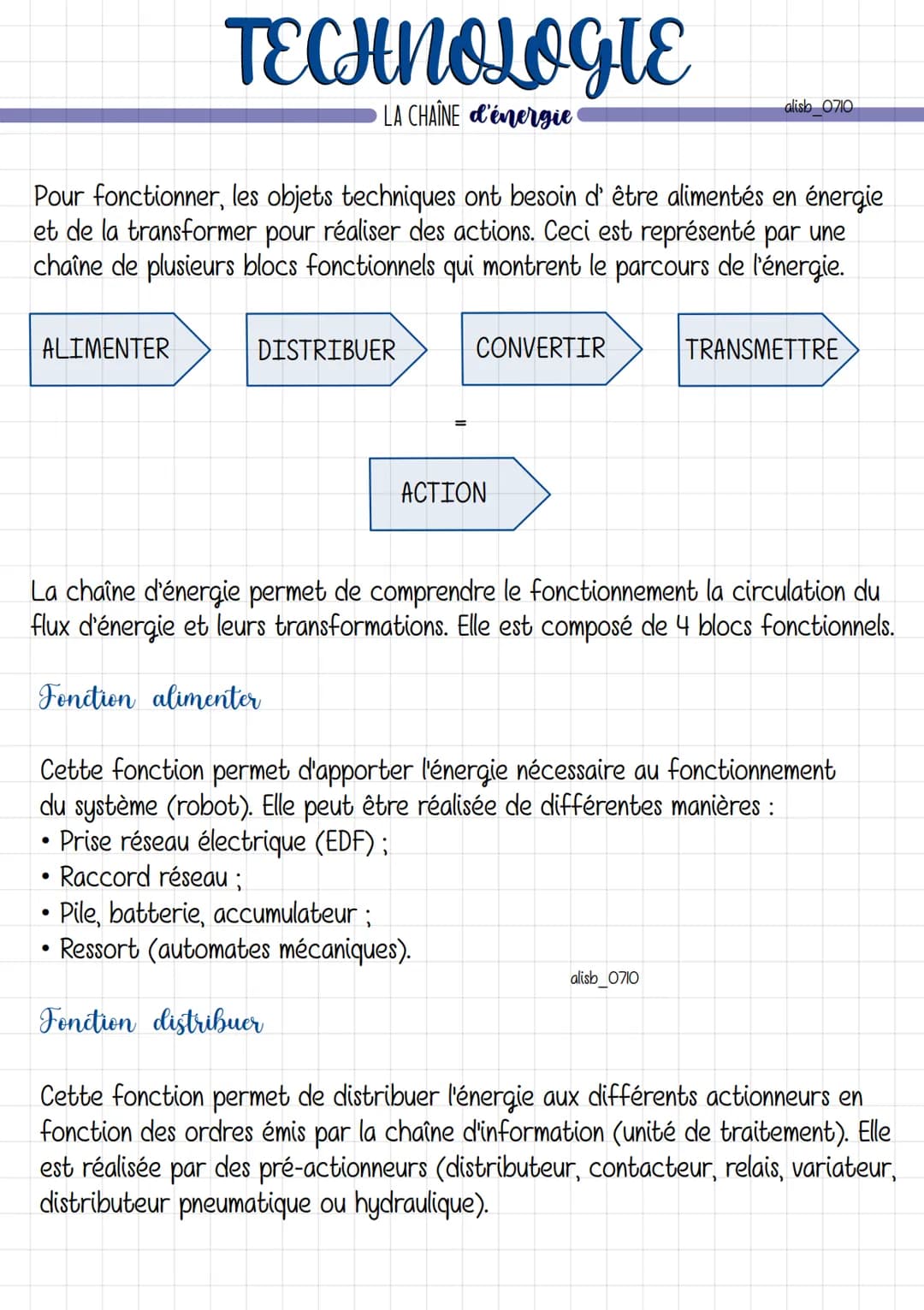

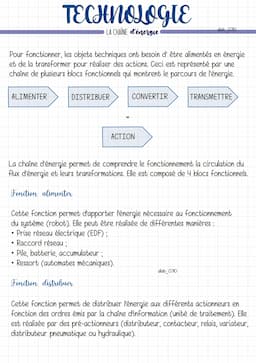

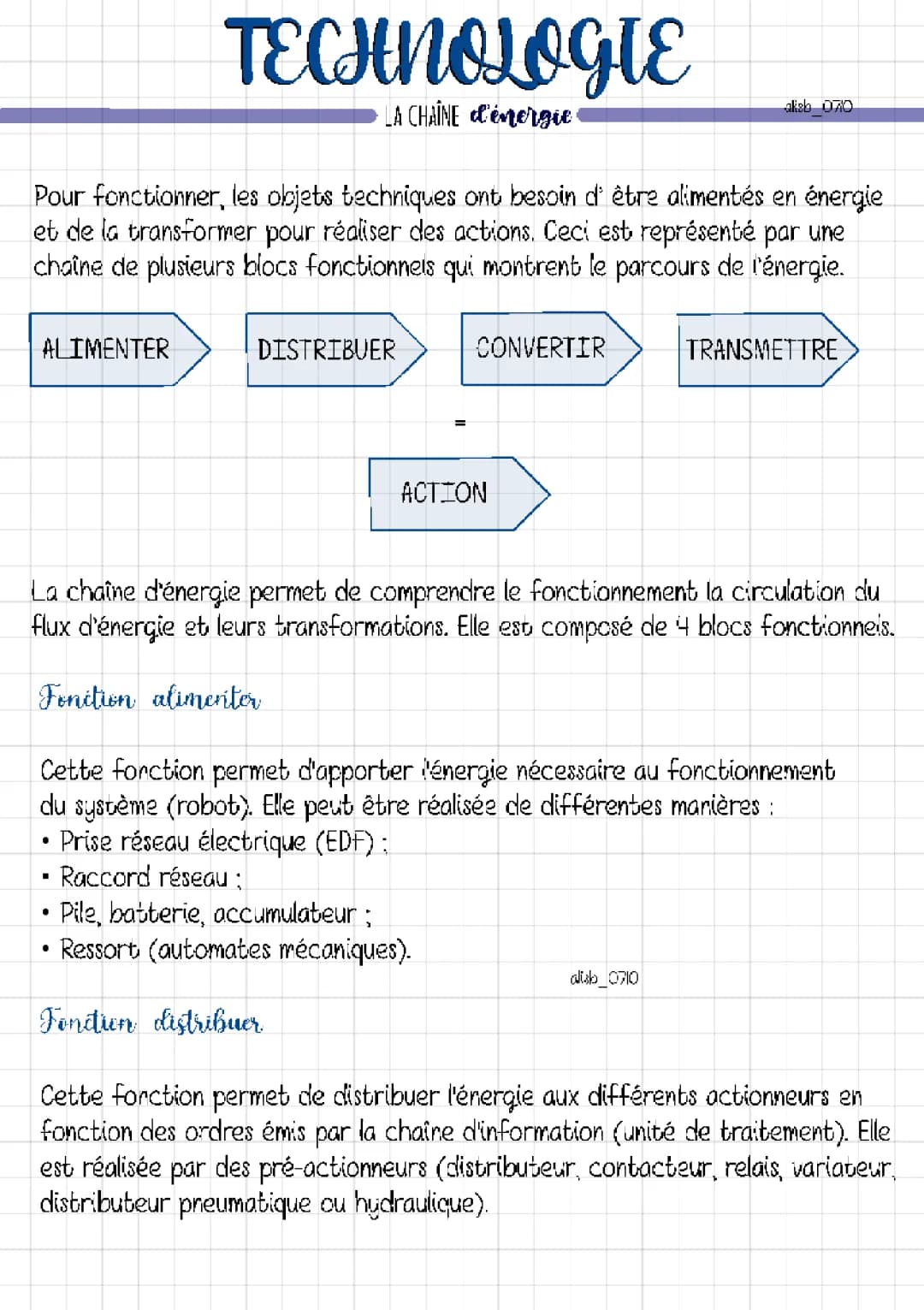

La chaîne d'énergie : Comprendre le flux énergétique des objets techniques

La chaîne d'énergie est un concept fondamental en technologie qui permet de comprendre comment les objets techniques utilisent et transforment l'énergie pour fonctionner. Elle se compose de quatre blocs fonctionnels essentiels qui représentent le parcours de l'énergie depuis sa source jusqu'à l'action finale.

Définition: La chaîne d'énergie est une représentation schématique du flux d'énergie dans un système technique, montrant les étapes de transformation et de transmission de l'énergie.

Les quatre fonctions principales de la chaîne d'énergie sont :

  1. Alimenter : Cette fonction apporte l'énergie nécessaire au fonctionnement du système.

Exemple: Les sources d'énergie peuvent inclure le réseau électrique, des piles, des batteries, ou même des ressorts pour les automates mécaniques.

  1. Distribuer : Cette fonction répartit l'énergie aux différents actionneurs du système.

Vocabulaire: Les pré-actionneurs, tels que les distributeurs, contacteurs, relais ou variateurs, sont responsables de la distribution de l'énergie.

  1. Convertir : Cette fonction transforme un type d'énergie en un autre pour réaliser l'action souhaitée.

Highlight: Les actionneurs jouent un rôle crucial dans la conversion d'énergie. Par exemple, un moteur électrique transforme l'énergie électrique en énergie mécanique de rotation.

  1. Transmettre : Cette fonction achemine l'énergie convertie vers la matière d'œuvre ou le système final.

Exemple: Des engrenages peuvent être utilisés pour adapter la vitesse de rotation d'un moteur, ou des poulies et courroies pour déplacer un objet.

Si on te demande...

Une chaîne d'énergie est une représentation qui montre comment l'énergie circule et se transforme dans un objet technique. Elle comprend quatre blocs fonctionnels principaux: alimenter, distribuer, convertir et transmettre. Cette représentation est super utile pour comprendre comment l'énergie est utilisée dans différents systèmes, comme les robots par exemple, et comment elle subit des transformations d'énergie d'une forme à une autre pour réaliser une action.

La conversion d'énergie se fait grâce aux actionneurs, qui sont des éléments capables de transformer une forme d'énergie en une autre. Par exemple, un moteur électrique transforme l'énergie électrique en mouvement de rotation, tandis qu'une ampoule transforme l'électricité en lumière. Dans la chaîne d'énergie et d'information, les actionneurs reçoivent l'énergie distribuée et la convertissent dans la forme nécessaire pour réaliser l'action souhaitée.

La fonction "distribuer" s'occupe d'acheminer l'énergie aux différents actionneurs selon les ordres donnés par la chaîne d'information. Elle utilise des pré-actionneurs comme les relais ou les contacteurs. La fonction "transmettre", quant à elle, intervient après la conversion et sert à diriger l'énergie transformée vers sa destination finale. Par exemple, les engrenages ou courroies sont des éléments de transmission d'énergie qui adaptent la rotation d'un moteur pour déplacer un objet correctement.

On utilise une représentation en chaîne d'énergie quand on veut analyser ou concevoir un objet technique pour comprendre son fonctionnement énergétique. C'est particulièrement utile pour les projets de robotique comme le Mbot, où l'on peut identifier clairement les transformations d'énergie (de l'électricité de la pile jusqu'au mouvement final). Cette représentation aide aussi à diagnostiquer des problèmes: si un robot ne bouge pas, on peut vérifier chaque bloc de la chaîne pour trouver où l'énergie est bloquée.

Sources Supplémentaires

  1. La Technologie au Collège: Chaînes d'Énergie et d'Information par Martin Dubois, Éditions Nathan 2021, Manuel scolaire, Explique les concepts fondamentaux des chaînes d'énergie avec des exemples concrets pour les élèves de 5ème - Link

  2. Technologie Cycle 4: Comprendre les Systèmes Techniques par Sophie Renaud, Bordas 2020, Livre pédagogique, Présente des exercices progressifs sur les transformations d'énergie et les actionneurs - Link

  3. Les Chaînes d'Énergie: Cahier d'Activités par l'équipe pédagogique CNED, 2022, Cahier d'exercices, Contient des schémas détaillés et des exercices corrigés sur les actionneurs et les conversions d'énergie - Link

  4. Technologie 5ème: Découvrir les Systèmes Automatisés par Jean-Michel Caré, Hachette Éducation 2021, Manuel numérique, Propose des animations interactives pour comprendre le fonctionnement des chaînes d'énergie - Link

Approfondis tes Connaissances

  1. Construis une maquette simple d'un système avec chaîne d'énergie (par exemple, un petit véhicule à moteur électrique) et identifie chaque élément: alimenter, distribuer, convertir, transmettre.

  2. Explore ton environnement quotidien et identifie 5 objets techniques utilisant différents types d'actionneurs. Pour chacun, note l'énergie d'entrée et l'énergie de sortie (comme dans le tableau du cours).
