Les bases des circuits électriques

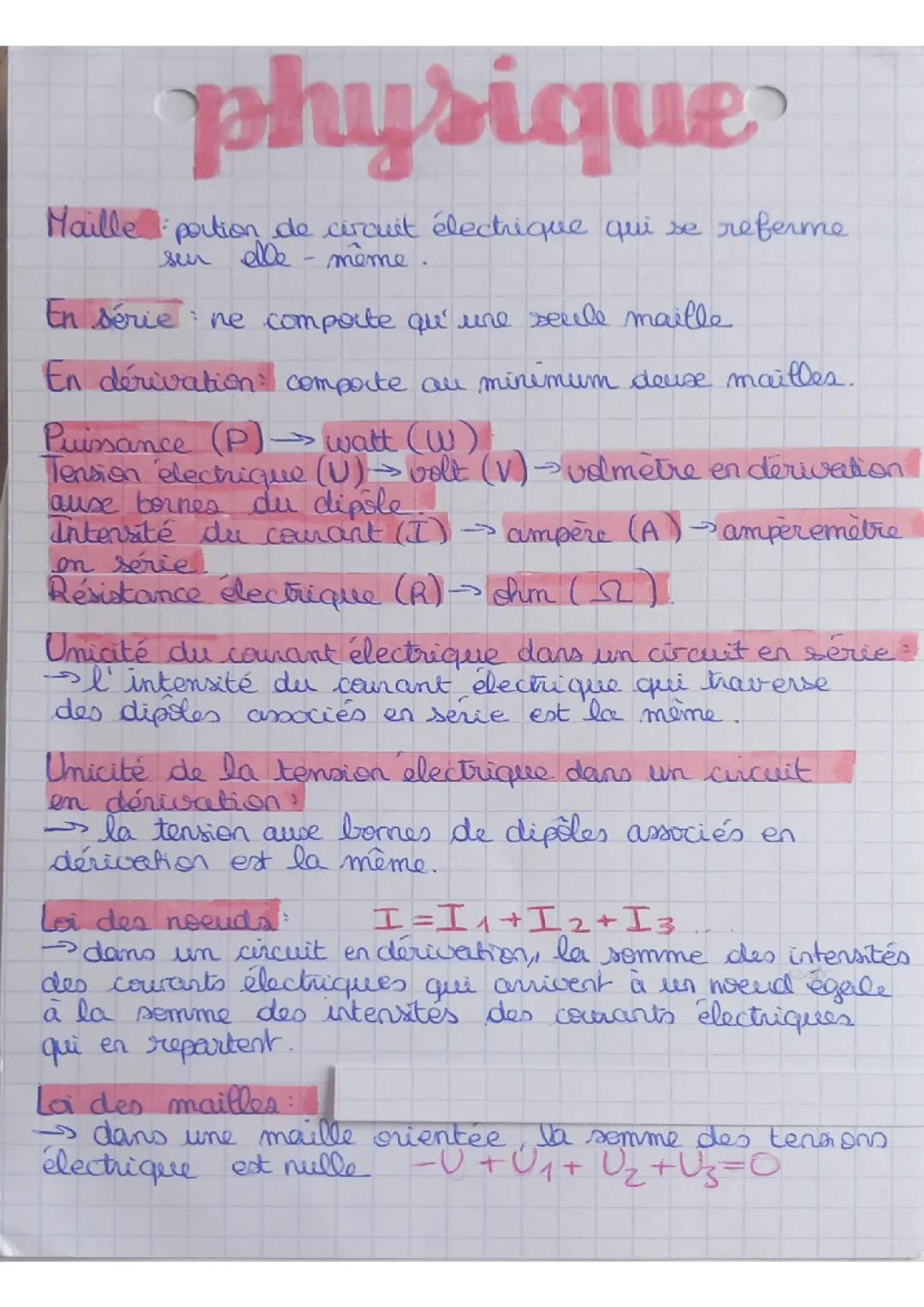

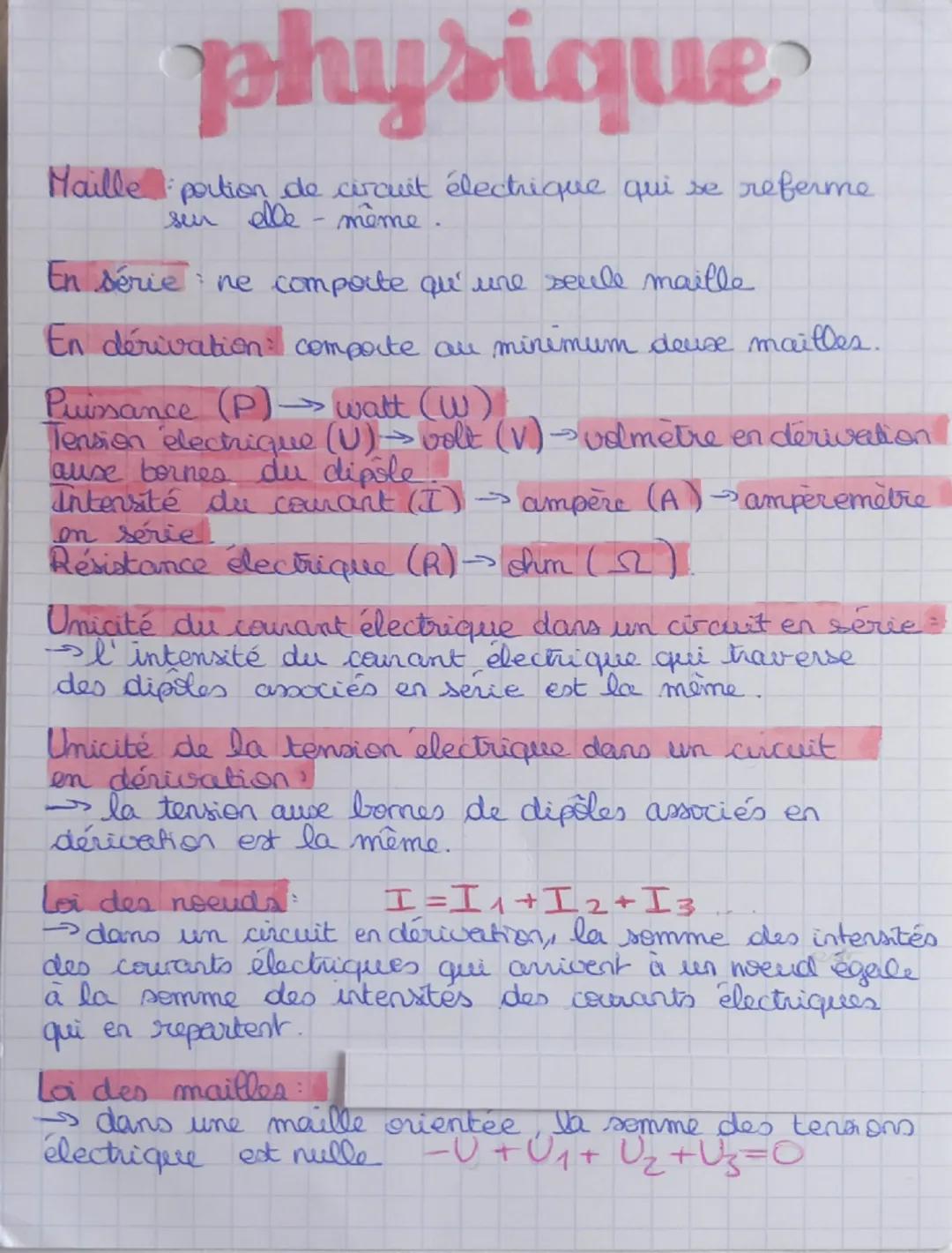

Imagine un circuit comme un système de routes pour l'électricité. Une maille est simplement une portion de circuit qui forme une boucle fermée - comme un rond-point électrique !

Il existe deux types de circuits principaux. Les circuits en série n'ont qu'une seule maille (une seule route), tandis que les circuits en dérivation en ont plusieurs (plusieurs chemins possibles).

Pour analyser ces circuits, tu as besoin de connaître quelques grandeurs essentielles. La puissance (P) se mesure en watts (W), la tension électrique (U) en volts (V) avec un voltmètre branché en dérivation, et l'intensité du courant (I) en ampères (A) avec un ampèremètre en série.

Les circuits suivent des règles précises. Dans un circuit en série, l'intensité est la même partout - c'est l'unicité du courant. Dans un circuit en dérivation, c'est la tension qui reste identique aux bornes de chaque branche - c'est l'unicité de la tension.

💡 Astuce pratique : Pour retenir la différence, pense qu'en série tout est "aligné" (même courant), en dérivation tout est "parallèle" (même tension) !

Deux lois fondamentales gouvernent ces circuits. La loi des nœuds dit que l'intensité qui arrive à un point d'intersection égale la somme des intensités qui en repartent : I = I₁ + I₂ + I₃. La loi des mailles affirme que dans une boucle fermée, la somme algébrique des tensions est nulle.

La loi d'Ohm et les applications pratiques

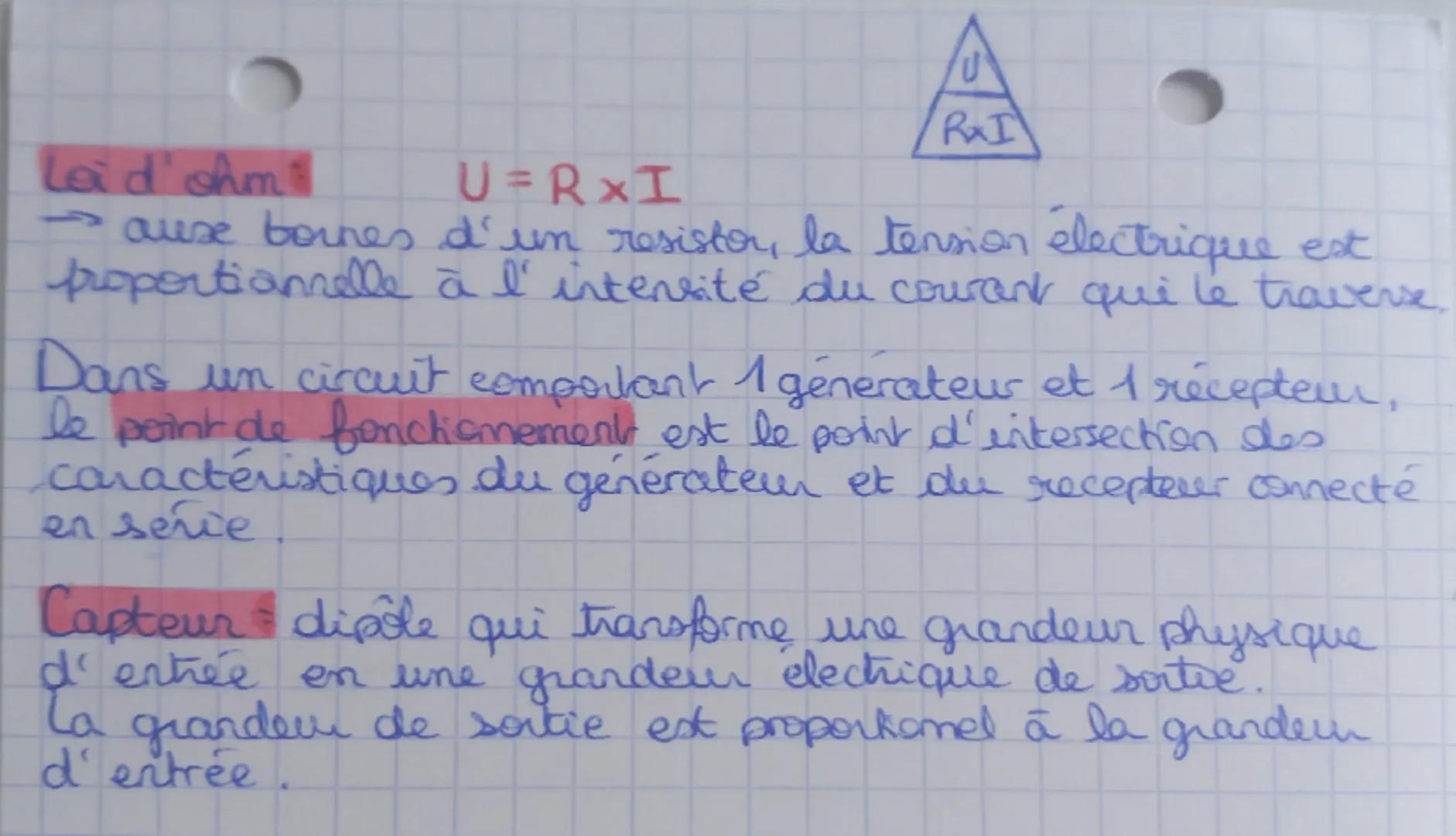

La loi d'Ohm est ton meilleur allié en électricité ! Elle établit une relation super simple : U = R × I. Cela signifie qu'aux bornes d'un résistor, la tension est proportionnelle à l'intensité qui le traverse.

Cette formule magique te permet de calculer n'importe laquelle des trois grandeurs si tu connais les deux autres. La résistance électrique (R) se mesure en ohms (Ω) et représente l'opposition au passage du courant.

Dans un circuit avec un générateur et un récepteur en série, le point de fonctionnement correspond à l'intersection de leurs caractéristiques. C'est là que le système trouve son équilibre !

Les capteurs sont des dipôles intelligents qui transforment une grandeur physique (température, lumière, pression...) en signal électrique. Le plus cool ? La sortie électrique est proportionnelle à l'entrée physique, ce qui permet des mesures précises.

💡 Mémo technique : Retiens U = R × I comme "Une Relation Importante" - cette formule résout 80% de tes exercices d'électricité !
