La Loi d'Ohm
La loi d'Ohm établit une relation mathématique entre trois grandeurs électriques fondamentales. Pour l'énoncer de façon simple : la tension aux bornes d'un conducteur ohmique est proportionnelle à l'intensité du courant qui le traverse.
Cette loi s'exprime par la formule : U = R × I
Où :
- U est la tension en Volts V
- R est la résistance en Ohms Ω
- I est l'intensité en Ampères A
De cette formule principale, on peut déduire deux autres formules équivalentes :
- R = U/I pourcalculerlareˊsistance
- I = U/R pourcalculerl′intensiteˊ
Concept Clé : Un conducteur ohmique est un composant électrique qui respecte la loi d'Ohm, comme une résistance. Sa caractéristique principale est que le graphique tension-intensité est une droite passant par l'origine.

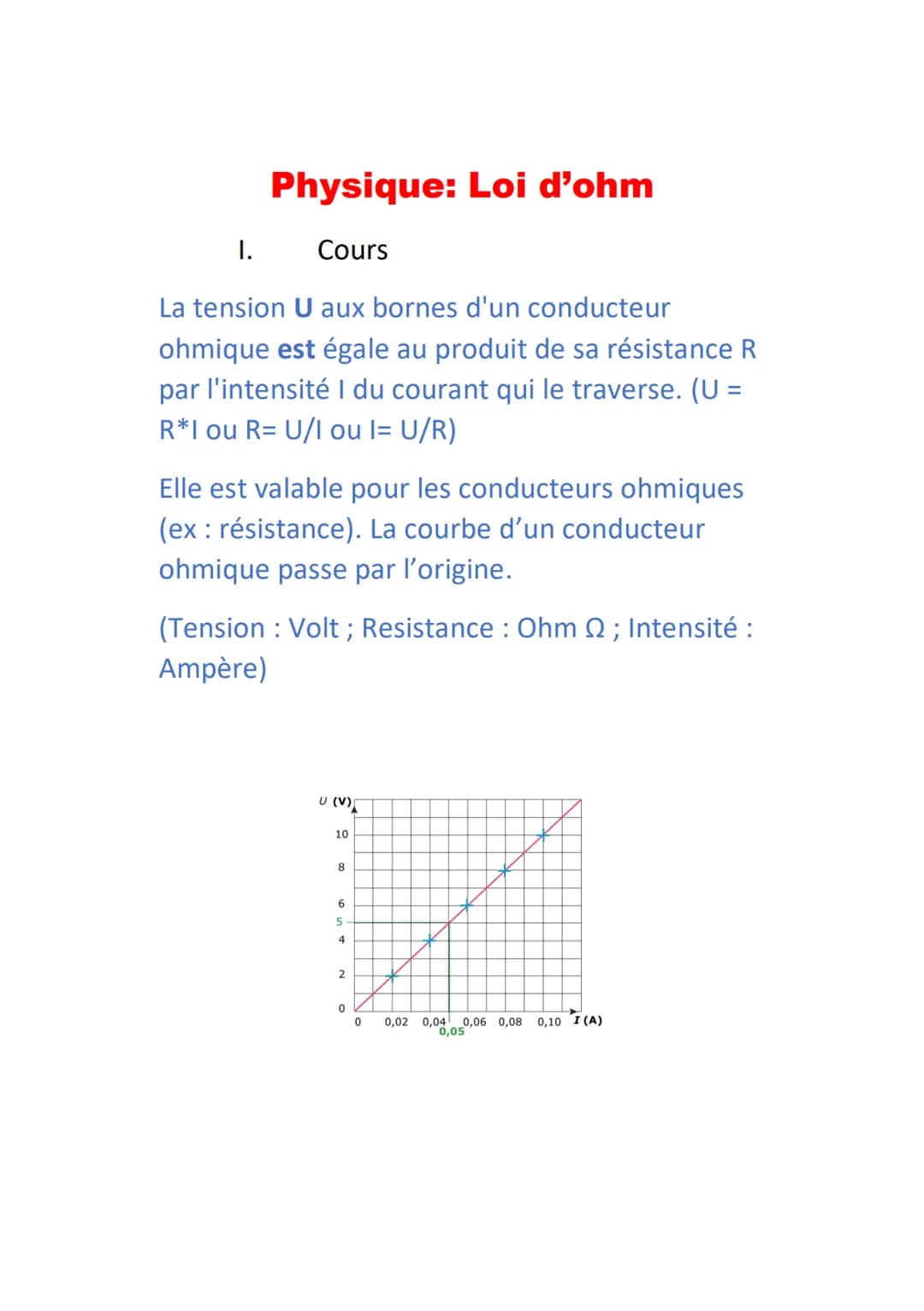

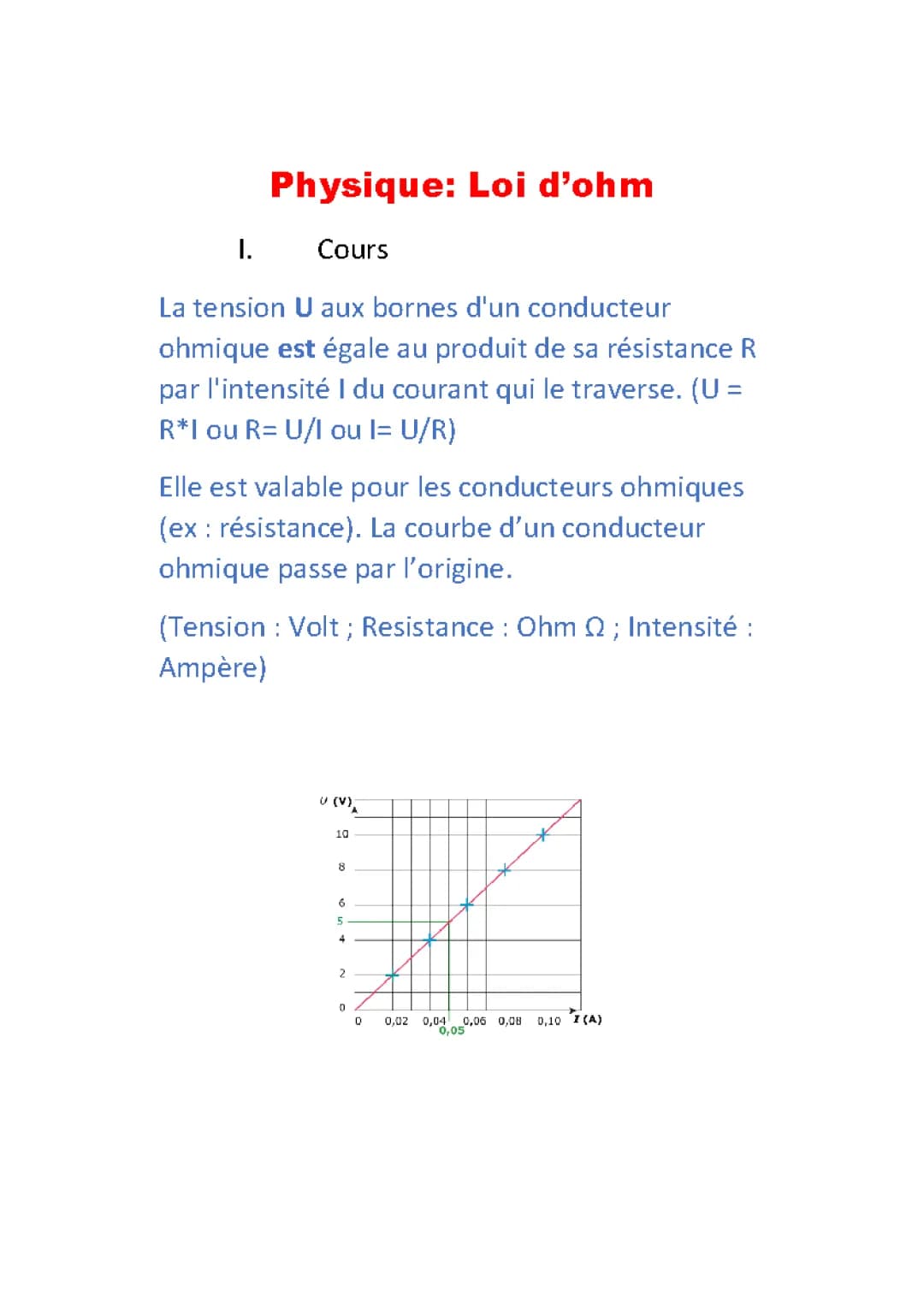

Le schéma de la loi d'Ohm peut être représenté par un graphique tension-intensité qui montre une relation linéaire. Dans l'exemple du cours, nous pouvons observer que lorsque l'intensité augmente, la tension augmente proportionnellement, formant une droite.
!Graphiquetension−intensiteˊpourunconducteurohmique
Cette loi est essentielle pour résoudre des exercices sur les circuits électriques et se retrouve dans de nombreux cours PDF et exercices corrigés PDF sur l'électricité.
