La lunette astronomique

La lunette astronomique est un instrument optique complexe utilisé pour l'observation des astres. Elle se compose de deux éléments principaux : l'objectif et l'oculaire.

Vocabulary:

• L'objectif est la lentille qui reçoit les rayons lumineux issus de l'objet observé.
• L'oculaire est la lentille derrière laquelle on place l'œil pour observer l'image finale.

La lunette astronomique est un système afocal, ce qui signifie qu'elle forme une image à l'infini d'un objet situé à l'infini.

Definition: Un système afocal est un système optique qui forme une image à l'infini d'un objet situé à l'infini.

Pour obtenir cette condition, le foyer image de l'objectif (F'₁) doit être confondu avec le foyer objet de l'oculaire (F₂). Cette configuration permet d'obtenir une image nette et grossie de l'objet observé.

Highlight: La condition d'afocalité est essentielle pour le fonctionnement optimal d'une lunette astronomique.

Le grossissement de la lunette astronomique est une caractéristique importante qui détermine sa puissance d'observation. Il est défini par la formule :

G = α' / α

où α' est l'angle sous lequel on voit l'image à travers la lunette et α l'angle sous lequel on verrait l'objet à l'œil nu.

Example: Pour de petits angles, on peut approximer le grossissement par le rapport des tangentes de ces angles.

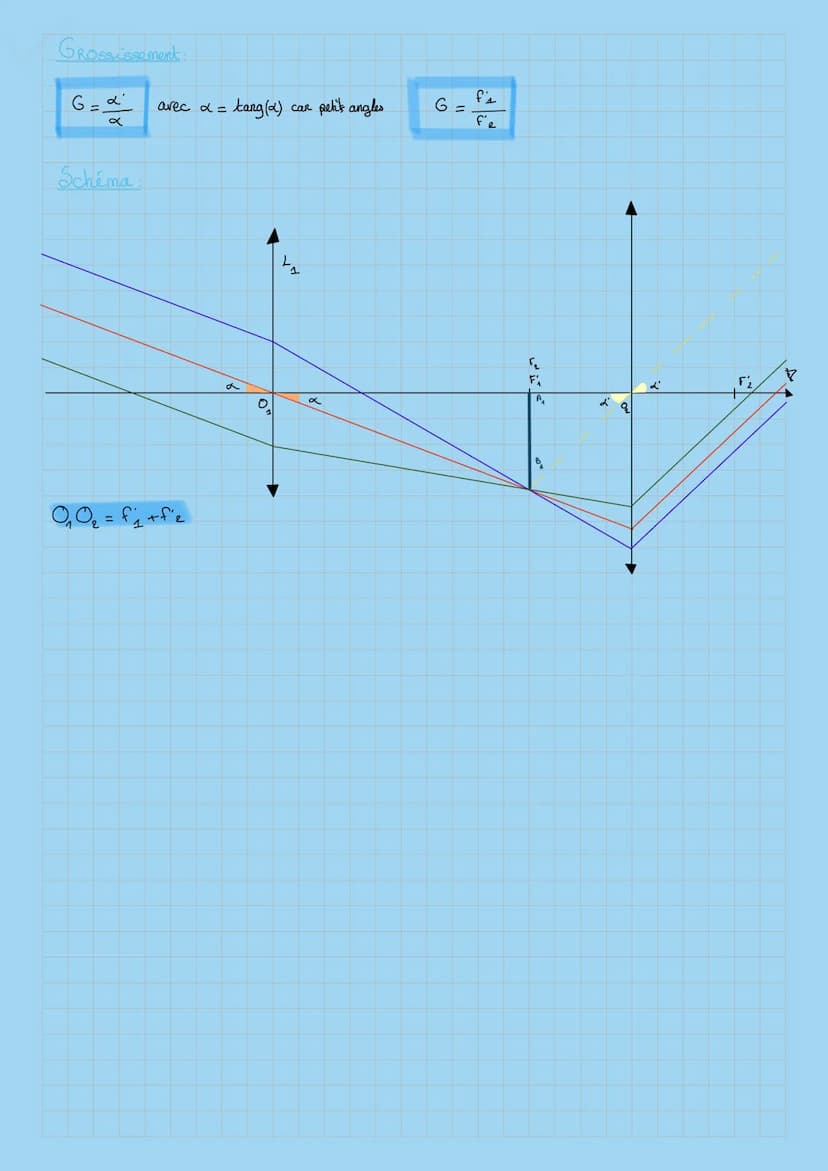

Le schéma présenté illustre la configuration optique d'une lunette astronomique, montrant le trajet des rayons lumineux à travers l'objectif et l'oculaire. On y voit clairement la position des foyers F₁ et F₂, ainsi que la formation de l'image finale à l'infini.

Formula: La distance entre l'objectif et l'oculaire est donnée par : O₁O₂ = f₁ + f₂, où f₁ et f₂ sont respectivement les distances focales de l'objectif et de l'oculaire.

Cette configuration permet d'obtenir un grossissement important des objets célestes, rendant possible l'observation détaillée des planètes, étoiles et autres corps célestes lointains.

Rappel sur les lentilles convergentes

Cette section rappelle les caractéristiques essentielles des lentilles convergentes, éléments fondamentaux de la lunette astronomique.

Les lentilles convergentes sont plus épaisses au centre qu'aux bords. Elles possèdent deux foyers symétriques par rapport au centre optique O, notés F et F'. La distance focale f correspond à la distance OF ou OF'.

Vocabulaire: La distance focale est la distance entre le centre optique de la lentille et son foyer image.

La formation des images par une lentille convergente obéit à des relations de conjugaison. Ces relations permettent de déterminer la position et la taille de l'image d'un objet.

Highlight: La construction géométrique de l'image formée par une lentille convergente utilise des rayons particuliers passant par les foyers et le centre optique.

Deux cas sont présentés :

1. La formation d'une image réelle, située du même côté que l'objet par rapport à la lentille.
2. La formation d'une image virtuelle, située du côté opposé à l'objet par rapport à la lentille.

Definition: Le grandissement est le rapport entre la taille de l'image et la taille de l'objet. Il peut être calculé à partir des distances objet et image au centre optique.
