L'électronique, c'est comme les règles de circulation sur une autoroute...
Physique/Chimie104 vues·Mis à jour Jun 9, 2026·2 pagesComprendre les lois électriques et leurs applications
griebel montana@griebelmontana_gtfy
1
of 2

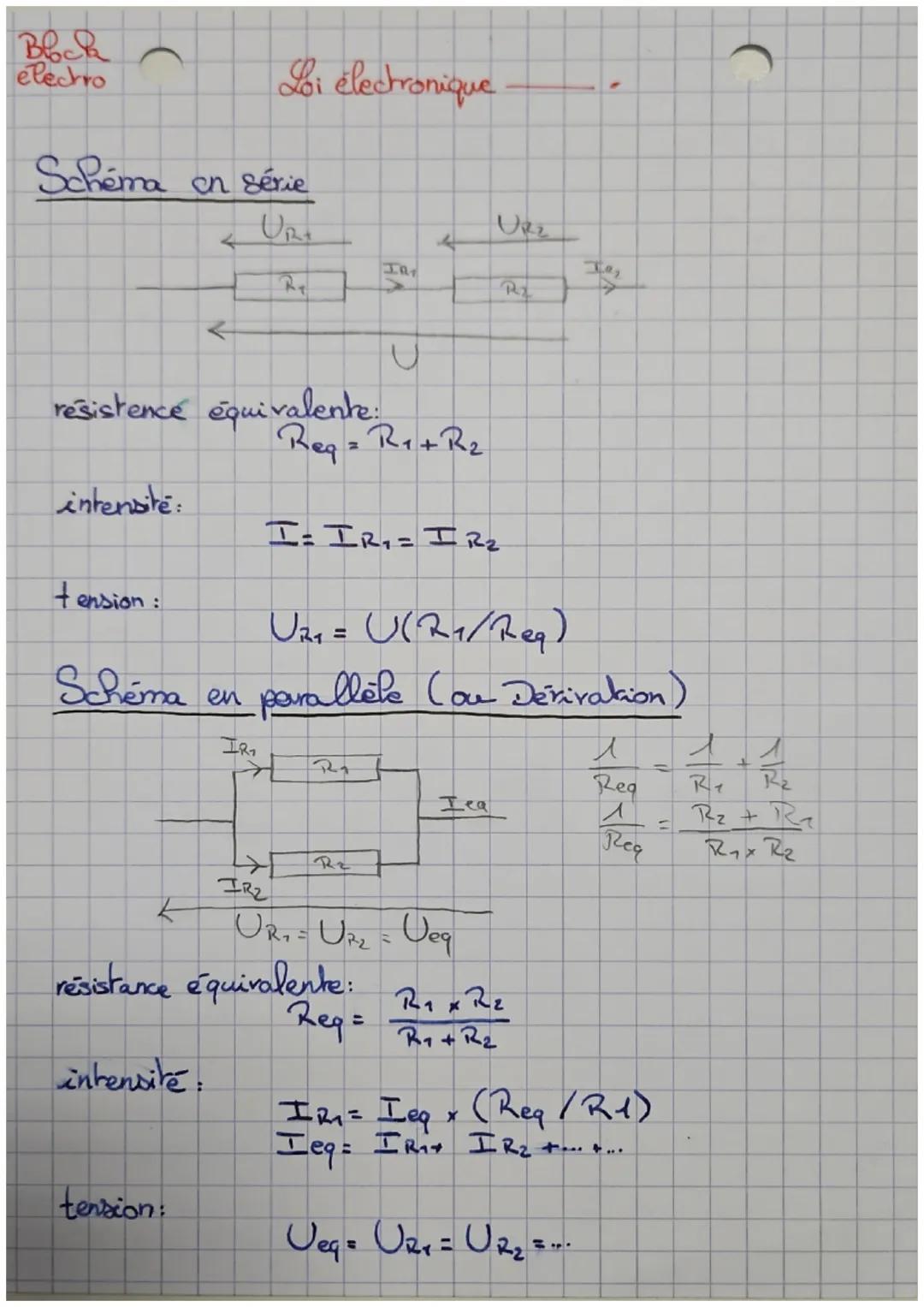

Circuits en série et en parallèle
Imagine que tu branches des résistances comme des wagons sur une voie de train (série) ou comme des routes parallèles (dérivation). Ces deux montages fonctionnent de manière totalement différente !
Dans un montage en série, le courant traverse toutes les résistances une par une. L'intensité reste la même partout : I = I_R1 = I_R2. Par contre, la tension se partage entre chaque résistance selon la formule U_R1 = U × .
Pour calculer la résistance équivalente en série, c'est simple : tu additionnes tout ! Req = R1 + R2. Plus tu ajoutes de résistances, plus ça résiste au passage du courant.
Dans un montage en parallèle, c'est l'inverse : la tension reste identique sur chaque branche (U_R1 = U_R2 = Ueq), mais l'intensité se partage. La formule devient Req = (R1 × R2)/ ou 1/Req = 1/R1 + 1/R2.
💡 Astuce : En parallèle, la résistance équivalente est toujours plus petite que la plus petite résistance du montage !
2
of 2

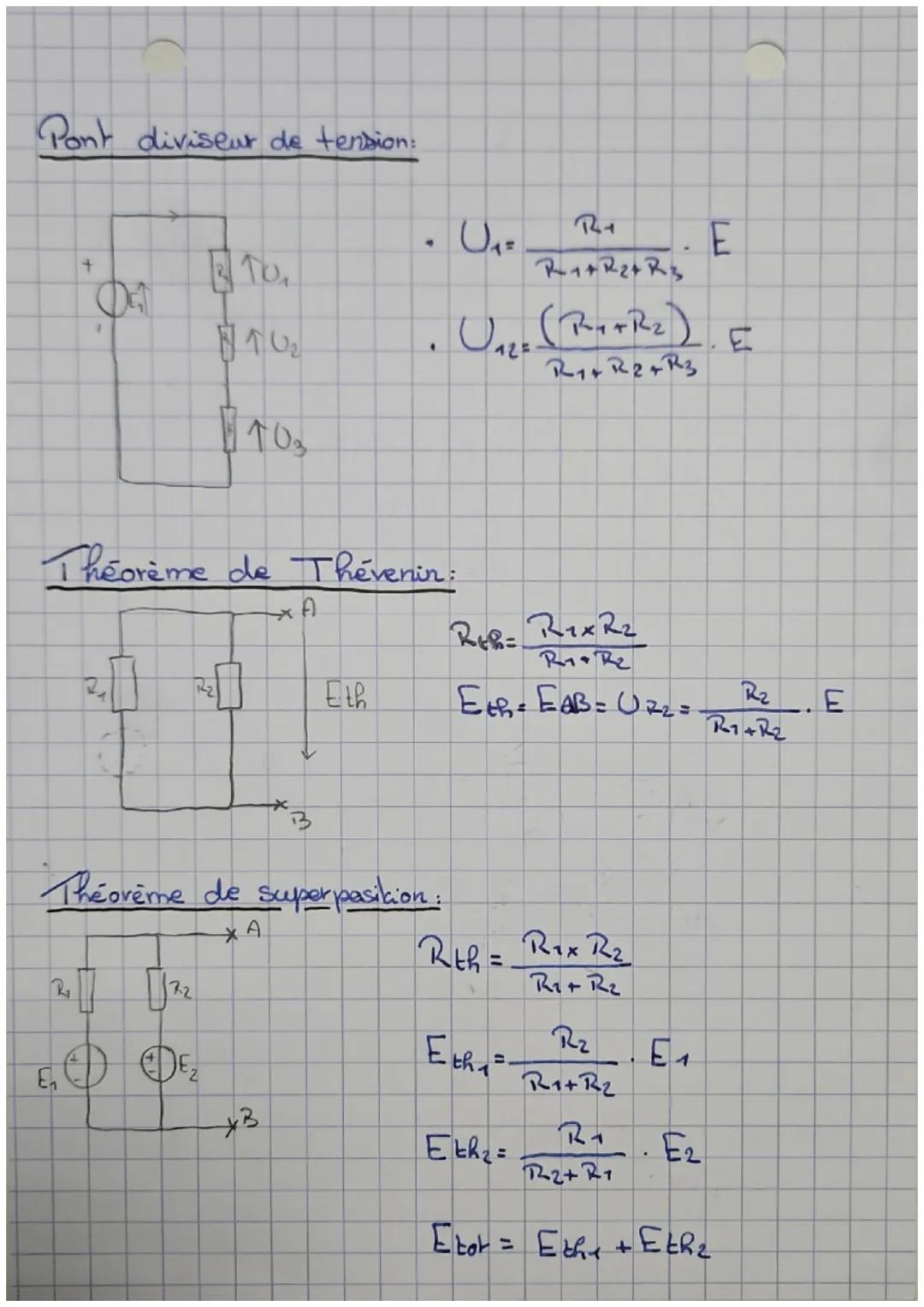

Techniques d'analyse avancées
Quand tes circuits deviennent plus complexes, tu as besoin d'outils plus puissants que les formules de base. Ces théorèmes vont te sauver la mise lors des contrôles !
Le pont diviseur de tension te permet de calculer rapidement n'importe quelle tension dans un circuit. La formule magique : U1 = × E. C'est comme partager un gâteau proportionnellement aux résistances !
Le théorème de Thévenin transforme n'importe quel circuit complexe en un simple générateur avec une résistance. Tu calcules Rth = (R1×R2)/ et Eth = × E. Super pratique pour simplifier tes calculs !
Le théorème de superposition s'applique quand tu as plusieurs générateurs. Tu étudies l'effet de chaque générateur séparément (en éteignant les autres), puis tu additionnes les résultats : Etot = Eth1 + Eth2.
💡 Pro tip : Maîtrise bien Thévenin, c'est LA méthode qui impressionne les profs et qui simplifie vraiment la vie !
