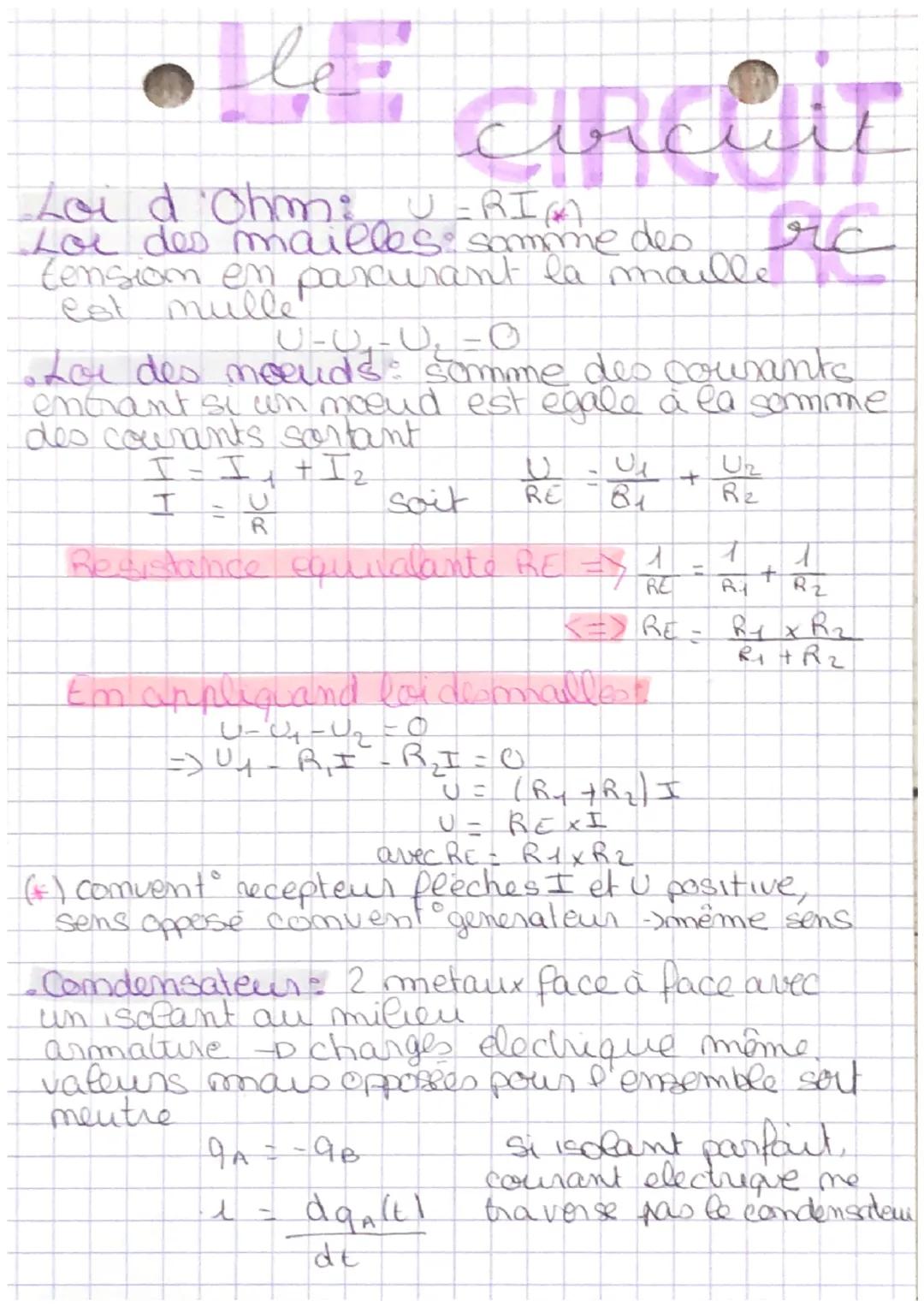

Les lois fondamentales des circuits
Les circuits électriques obéissent à trois lois essentielles que tu dois absolument maîtriser. C'est comme avoir les règles du jeu avant de commencer une partie !
La loi d'Ohm est la plus simple : U = RI. Elle te dit que la tension aux bornes d'une résistance est proportionnelle au courant qui la traverse. Plus la résistance est grande, plus il faut de tension pour faire passer le même courant.
La loi des mailles affirme que si tu fais le tour d'une boucle dans un circuit, la somme algébrique des tensions est toujours nulle. En gros, ce que tu "gagnes" en tension d'un côté, tu le "perds" de l'autre.
La loi des nœuds est tout aussi logique : à chaque point de jonction, le courant qui arrive égale le courant qui repart. L'électricité ne peut pas s'accumuler quelque part ! Pour des résistances en parallèle, cela donne la formule : 1/RE = 1/R1 + 1/R2.
💡 Astuce pratique : Pour retenir les conventions, pense qu'un récepteur "consomme" (courant et tension en sens opposé) tandis qu'un générateur "produit" (même sens).
